7 Fuente de alimentación inteligente
7.1
Vanderbilt
En esta sección se describen los componentes y el cableado de la fuente de
alimentación inteligente.
Fuente de alimentación inteligente SPCP355
La fuente de alimentación inteligente SPCP355 es una fuente de alimentación
combinada con un módulo de expansión de 8 entradas / 2 salidas dentro de una
carcasa G5. La fuente de alimentación cuenta con el respaldo de baterías de
2x24Ah o de 2x27 Ah, y posee ocho salidas de potencia y dos salidas lógicas.
El módulo de expansión supervisa la fuente de alimentación controlando las
sobreintensidades, los fallos en los fusibles, la tensión alterna, las comunicaciones
y la potencia de salida de la batería. El módulo de expansión es alimentado por la
fuente de alimentación y recibe los datos de esta a través de un cable conector.
También actúa como interfaz con el controlador SPC a través del X-BUS SPX.

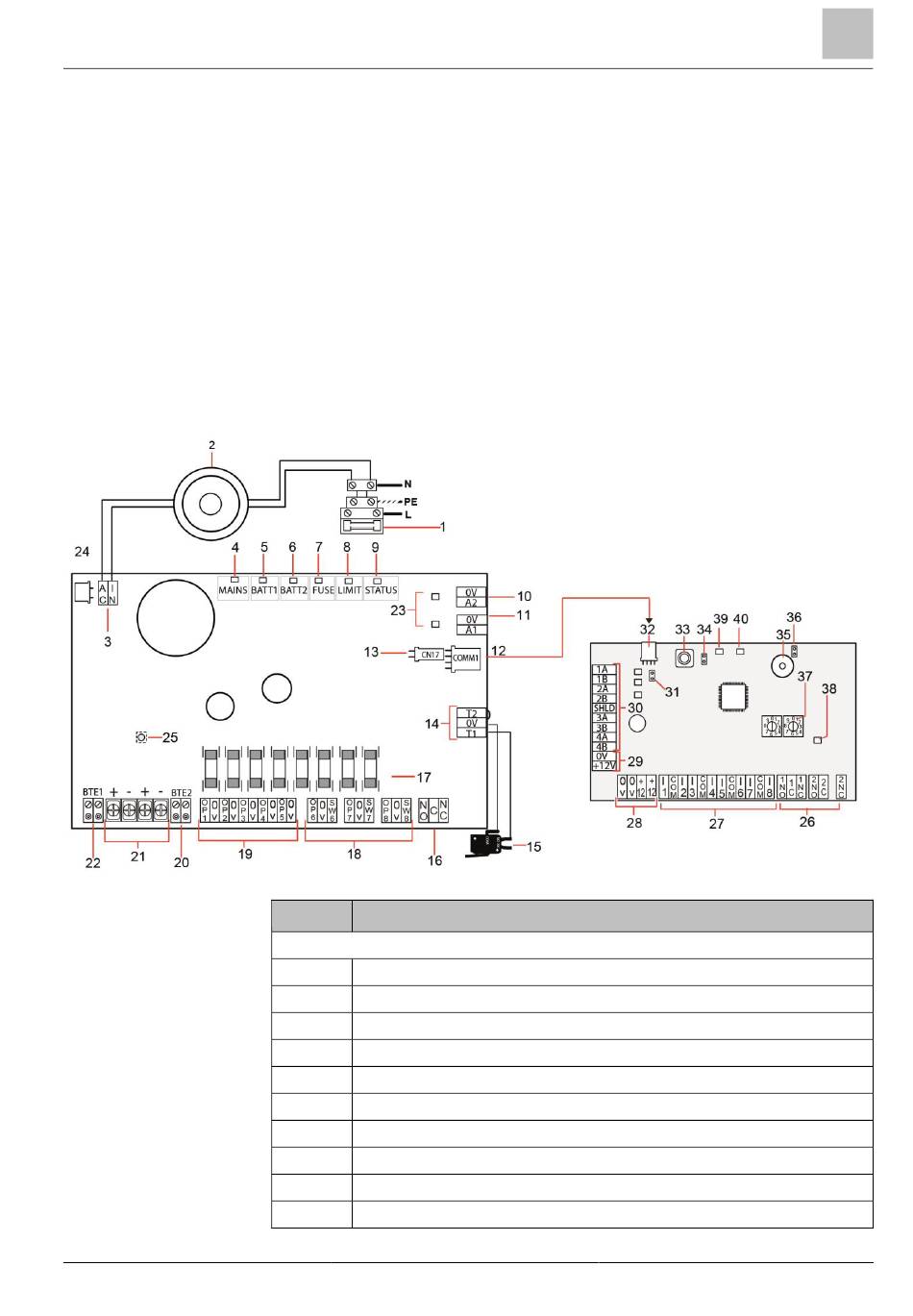

Número Descripción
Fuente de alimentación inteligente SPCP355
1 Entrada de red C.A. y bloque de fusibles
2 Transformador de entrada
3 AC IN: Entrada de alimentación de C.A.
4 MAINS: LED de alimentación de red eléctrica
5 BATT1: LED de estado de carga de batería 1
6 BATT2: LED de estado de carga de batería 2
7 FUSE: LED de fallo de fusible
8 LIMIT: LED de límite de corriente
9 STATUS: LED de estado
10 A2: Salida de alimentación de 14,5 V.
