Cableado De Una Sirena Interna; Cableado Para Rotura De Cristal - Vanderbilt SPC Serie Manual De Instrucciones

Cableado del sistema
10

Cableado de una sirena interna

E Sirena -
F Sirena +
10.7
10.8
88
Vanderbilt

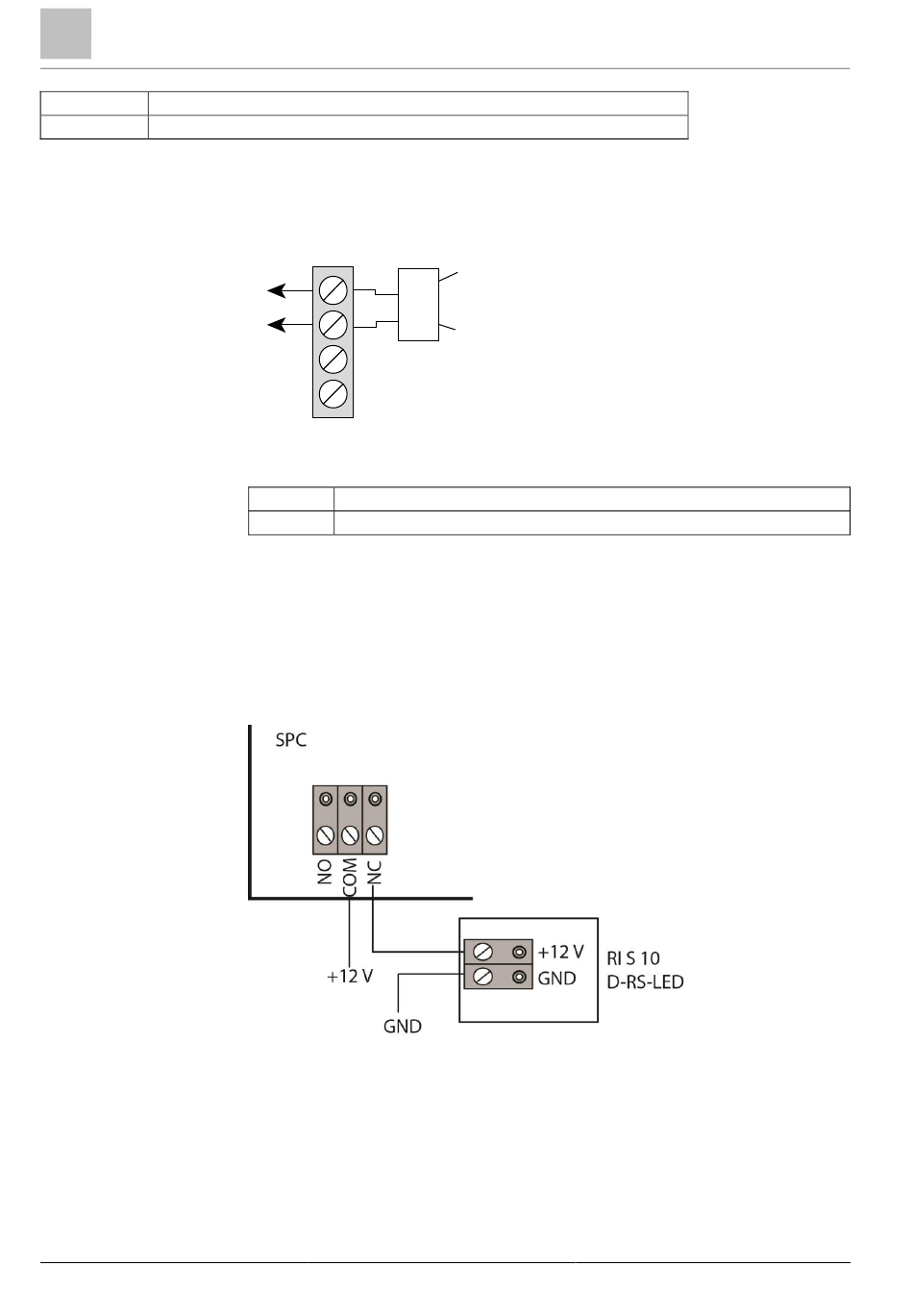

Cableado de una sirena interna
Para cablear una sirena interna hasta el controlador SPC, conecte los terminales
IN+ e IN– directamente a la entrada de la sirena de 12 V.
1
2
Cableado de la sirena interna (12 V)
IN– IN– (controlador SPC)
IN+ IN+ (controlador SPC)

Cableado para rotura de cristal

El SPC admite la interfaz de rotura de cristal RI S 10 D-RS-LED en combinación
con detectores de rotura de cristal GB2001.
El siguiente diagrama muestra cómo se cablea la interfaz de rotura de cristal al
controlador SPC para alimentación, o a un módulo de expansión de 8 entradas / 2
salidas:
Para más información sobre el cableado de la interfaz de rotura de cristal con una
zona, véase la documentación específica del producto.
Para más información sobre el cableado de los sensores de rotura de cristal a la
interfaz de rotura de cristal, véase la documentación específica del producto.
A6V10276963
01.10.2015
