Situaciones de tuberías parcialmente llenas
En algunos sitios, la tubería en proceso puede estar solo parcialmente llena por momentos Algunos ejemplos: ausencia de
presión de retorno, presión de línea insuficiente y aplicaciones de flujo por gravedad
Para eliminar esas situaciones:
•
No instale el medidor en el punto más alto de la tubería
•
No instale el medidor en una sección vertical de flujo hacia abajo de la tubería
•
Siempre ubique las válvulas de ENCENDIDO/APAGADO del lado aguas abajo del medidor
•
Encienda la función de Tubería vacía para aplicaciones o instalaciones donde la tubería se vaciará
INCORRECTO

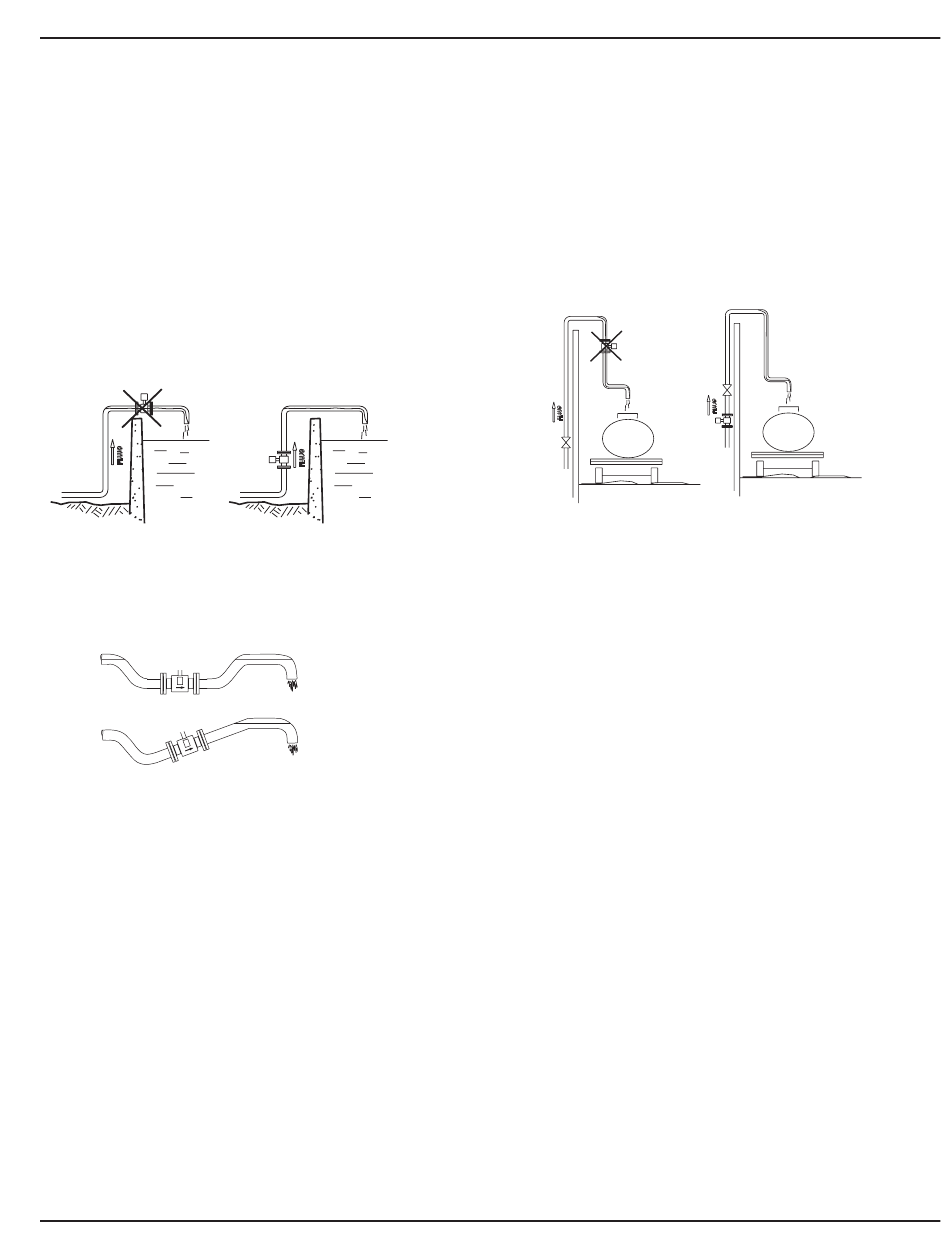

Figura 12: Ubicación incorrecta del medidor
Para minimizar la posibilidad de flujos por tuberías parcialmente llenas en aplicaciones horizontales, por gravedad o de baja
presión, disponga la tubería de manera que el detector permanezca lleno de líquido en todo momento
Figura 14: Tubería posicionada para mantener el agua
en el detector
marzo de 2020
CORRECTO
MAG-UM-02721-ES-04
Ubicación, orientación y aplicaciones del medidor
INCORRECTO
No realice la instalación en una posición vertical
hacia abajo
Figura 13: Posición de las válvulas del lado aguas abajo
CORRECTO
Posición de las válvulas de "encendido/apagado" del
lado aguas abajo
Página 11
