Batería
Instalación del montaje remoto
Si desea instalar el amplificador M5000 en un lugar remoto, revise los procedimientos de esta sección
Montaje del soporte al amplificador
1 Alinee los orificios de montaje del soporte con los orificios de montaje del amplificador
2 Una el soporte al amplificador con los tornillos proporcionados Ajuste los tornillos a 80 pulgadas-libras
Configuración del cableado
El cableado entre el detector y el amplificador M5000 viene completo de fábrica Si su instalación exige el uso de un conducto,
le recomendamos seguir estos pasos para tender los cables desde el detector hasta el amplificador
1 Retire con cuidado los cables conectados a bloque de terminales que va al amplificador M5000 o a la caja de empalme
Consulte la siguiente tabla para tener una referencia de los colores de los cables para conectar las terminales
2 Tienda el cable por el conducto mientras conserva el cableado al amplificador o la caja de empalme, tal como
fue proporcionado
3 Complete el ensamblaje del conducto en ambos extremos y vuelva a conectar el cable como estaba previamente
Cableado para la configuración remota
Los modelos del amplificador M5000 de estilo remoto se pueden ordenar con cables estándares que miden 15, 30, 50 y
100 pies
Caja de empalme
Conexión N.°
Descripción
11
Bobina
12
Bobina
13
Blindaje principal
40
Tubería vacía
44*
Blindaje
Blindaje de tubería
44*
vacía
45
Electrodo
46
Electrodo
*Las conexiones con el n ° 44 tienen el mismo potencial
TUBERÍA VACÍA
BLINDAJE
ELECTRODO
BLINDAJE
ELECTRODO
Página 16
Color del cable
Marrón
Blanco
Sin utilizar
Rojo
—
Cable blindado
Blanco
Negro
CAJA DE EMPALME M5000
BLINDAJE
TUBERÍA VACÍA
BLINDAJE
ELECTRODO
BLINDAJE
ELECTRODO
DEL DETECTOR
AL AMPLIFICADOR
BOBINA
BOBINA
BOBINA
BOBINA

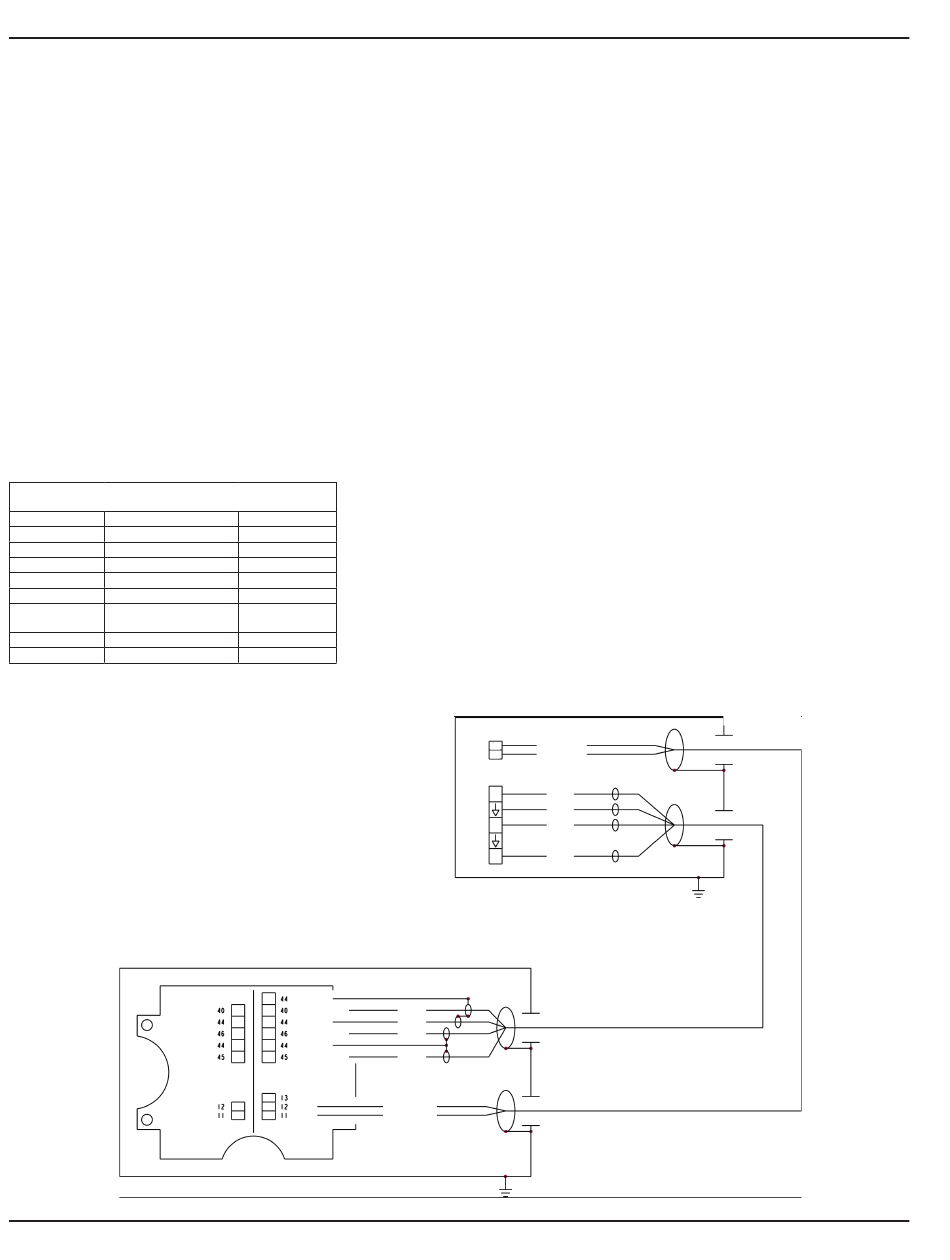

Figura 23: Cableado para la configuración remota
AMPLIFICADOR M5000
BOBINA
MARRÓN
C 1
C 2
BLANCO
ELECTRODO
E 1
BLANCO
VERDE
NEGRO
E 2
EP
ROJO
ROJO
VERDE
NEGRO
BLANCO
BLANCO
MARRÓN
MAG-UM-02721-ES-04
NOTAS:
1) BLINDAJES INDIVIDUALES DESCONECTADOS
DEL LADO DEL AMPLIFICADOR.
2) BLINDAJE EXTERNO CONECTADO ÚNICAMENTE
MEDIANTE PRENSACABLES.
marzo de 2020
