RELEVADOR 2 DE
CALEFACCIÓN
(CALEFACCIÓN AUXILIAR)
1
FUENTE DE ALIMENTACIÓN. INCLUYA MEDIOS DE DESCONEXIÓN Y PROTECCIÓN CONTRA SOBRECARGAS SEGÚN SE REQUIERA.
2
PUENTE INSTALADO EN FÁBRICA.
SENSOR DE SALIDA REQUERIDO EN UN SISTEMA CON CALEFACCIÓN DE RESPALDO DE COMBUSTIBLE FÓSIL QUE
3
NO USE UN KIT DE COMBUSTIBLE FÓSIL EXTERNO.
SENSOR REMOTO EXTERIOR O INTERIOR OPCIONAL DISPONIBLE EN CIERTOS MODELOS. LOS ALAMBRES DEBEN TENER
4
UN CABLE POR SEPARADO DEL CABLE DEL TERMOSTATO.
DEBE CONECTAR EL COMÚN DE 24 VCA CUANDO USE LA TERMINAL L, QUE SE MUESTRA COMO MONITOR DEL EQUIPO Y TAMBIÉN
5
SE PUEDE USAR COMO SALIDA DE 24 VCA. VEA MÁS INFORMACIÓN EN LA SECCIÓN DE LA "TERMINAL L".
6
TERMINAL "O/B" CONFIGURADA COMO CONTROL EN "O" O EN "B" EN LA CONFIGURACIÓN DEL INSTALADOR.

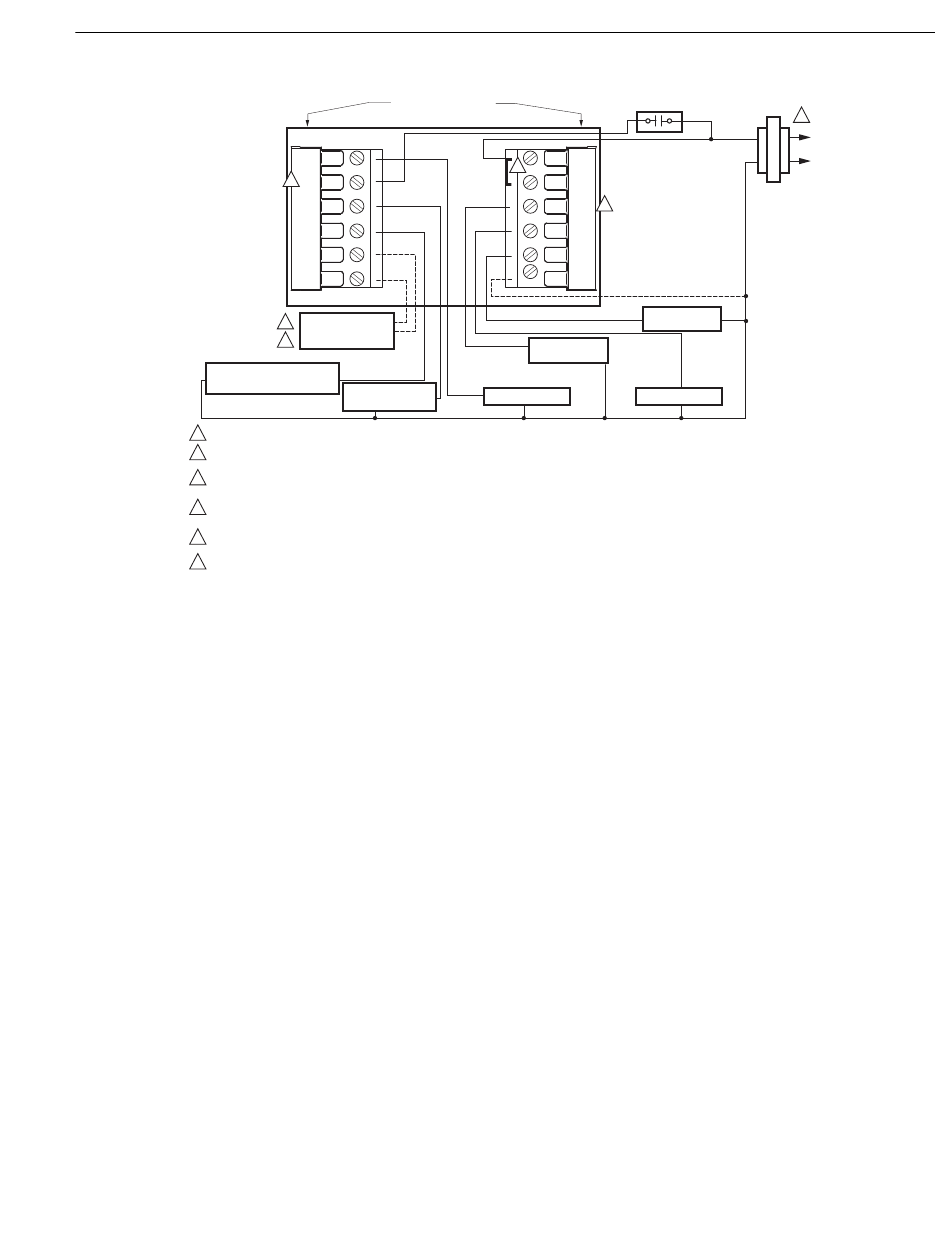

Figura 21. Conexión típica de una bomba térmica multietapas con calefacción auxiliar/de respaldo (bomba térmica 3H/2C).
Termostato programable VisionPRO
BOMBA TÉRMICA
Y2
L
5
E
AUX
SI
S2
SENSOR DE
3
TEMPERATURA
4
EXTERIOR/INTERIOR
RELEVADOR DE
CALEFACCIÓN DE
EMERGENCIA
MONITOR DEL
EQUIPO
RC
2
R
O/B
6
Y
G
C
CONEXIÓN COMÚN
OPCIONAL DE 24 VCA
RELEVADOR DEL
VÁLVULA DE
CONMUTACIÓN
COMPRESOR 2 COMPRESOR 1
11
TM
8000 con pantalla sensible al tacto
1
R
C
VENTILADOR
MS19906
68-0280S—01
