Ubique y monte el sensor de temperatura
exterior C7089U (opcional)
Monte el sensor donde (vea la figura 25):
• no se puedan alterar los ajustes.
• exista buena circulación de aire.
• pueda medir la temperatura ambiente exterior real.
• la superficie sea plana.
• la distancia del cable entre el C7089 y el termostato sea
menor de 200 pies (60 m).
No instale el sensor:
• bajo luz directa del sol.
• donde sople aire frío o caliente sobre el sensor. La línea de
descarga desde una unidad compresora externa o
ventilador provoca lecturas incorrectas de temperatura.
• en sitios donde pueda quedar cubierto por nieve, hielo o
residuos.
Siga estos pasos para instalar el sensor:
1. Quite el sensor del sujetador de montaje.
2. Marque el área en la ubicación seleccionada para
montar el sujetador de montaje del sensor.
3. Monte el sujetador.

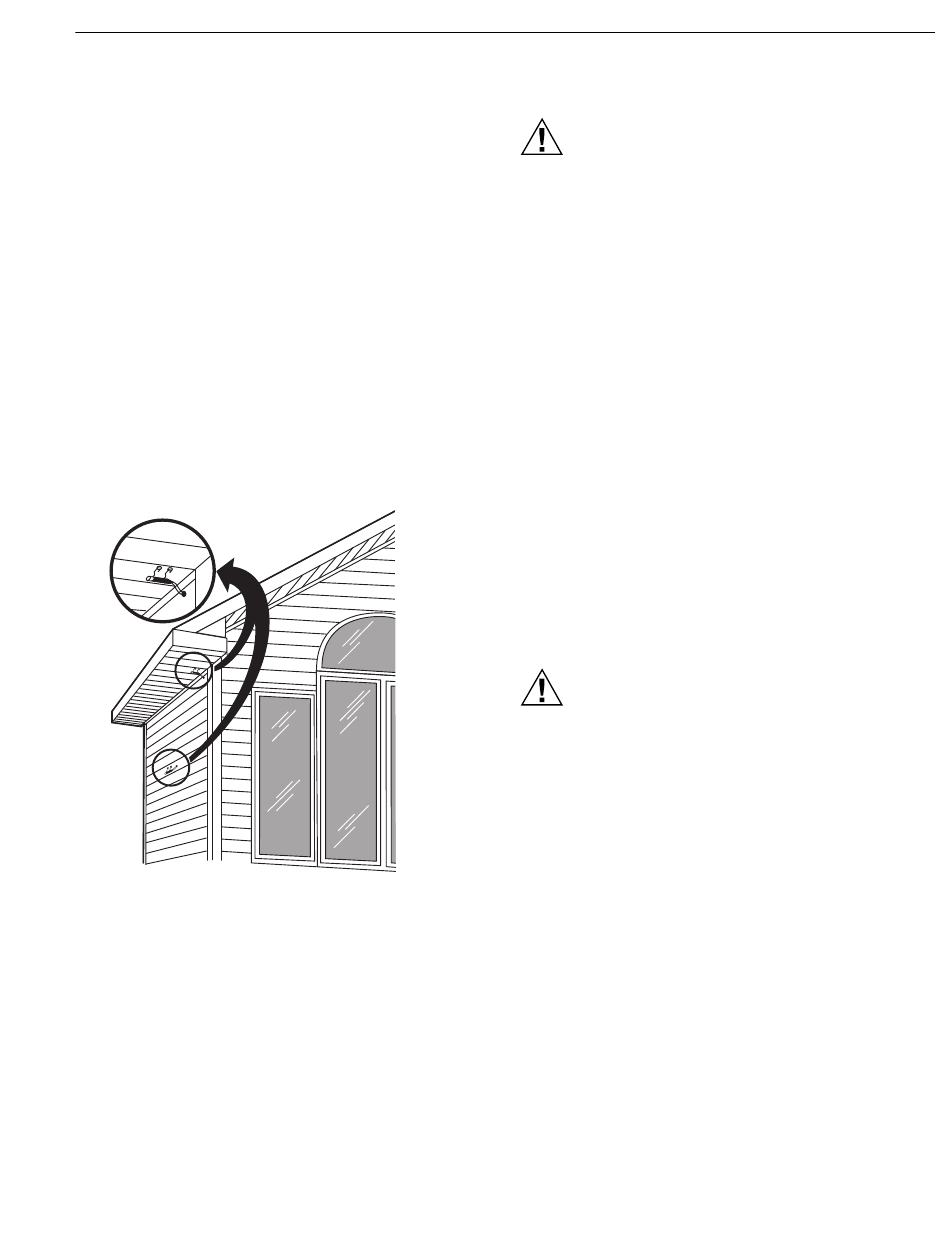

Figura 25. Ubicaciones típicas del sensor exterior
C7089U.
Termostato programable VisionPRO

Cable del sensor para exteriores C7089U

IMPORTANTE
El cableado debe cumplir con los códigos, ordenanzas y
reglamentos aplicables:
1. Cablee el sensor exterior C7089 a las terminales S1 y
M7514
2. Monte el C7089 en su sujetador de montaje.
3. Conecte el orificio de cableado con yeso o masilla que
13
TM
8000 con pantalla sensible al tacto
PRECAUCIÓN
Riesgo de interferencia eléctrica (ruido).
Puede provocar una operación errática del
sistema.
Mantenga el cableado por lo menos a un pie de
distancia de grandes cargas inductivas como motores,
arrancadores de línea, balastas de iluminación y
grandes paneles de distribución de potencia.
Utilice cable blindado para reducir la interferencia
cuando no se pueda volver a tender el cableado.
Cualquiera de las prácticas de cableado descritas a
continuación puede ocasionar lecturas erráticas de
temperatura de un sensor. Evite estas prácticas para
asegurar una operación correcta. Utilice cable
blindado para reducir la interferencia si no es posible
volver a tender el cableado del sensor.
— Asegúrese de que los alambres tengan un cable
separado del cable del termostato.
— No tienda el cableado del sensor de temperatura
junto al cableado de alimentación del edificio, junto a
contactores de control ni cerca de circuitos de
reducción gradual de luz, motores eléctricos o
equipos de soldadura.
— Evite malas conexiones de cableado.
— Evite que la tierra física al edificio sea intermitente o
que no haya tierra física.
PRECAUCIÓN
Peligro de descarga eléctrica.
Puede provocar descargas eléctricas o daños al
equipo.
Desconecte la fuente de poder antes de conectar los
cables.
S2 en el termostato. Si el cable guía incluido no es lo
suficiente largo 60 pulgadas (1.5 m), tienda un cable
por un orificio en la ubicación del C7089.
a. Se recomienda utilizar cables para termostato
calibre 18 con código de color. Si desea un ejemplo
de un cableado general del C7089, vea la figura 26.
b. Se puede usar cableado flexible.
no endurezca.
