Your drill-driver has been engineered and manufactured to our high standards for dependability, ease of operation, and operator
safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using this product.
Thank you for buying a RIDGID
SAVE THIS MANUAL FOR FUTURE REFERENCE
Cette perceuse/tournevis a été conçue et fabriquée conformément
à nos strictes normes de fiabilité, de simplicité d'emploi et de
sécurité d'utilisation. Correctement entretenue, elle vous donnera
des années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
Pour réduire les risques de blessures, l'utilisateur doit
lire et veiller à bien comprendre le manuel d'utilisation
avant d'utiliser ce produit.
Merci d'avoir acheté un produit
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
product.
®
RIDGID
.
®
OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR
18 VOLT DRILL-DRIVER
18 V PERCEUSE/TOURNEVIS
18 V TALADRO-DESTORNILLADOR
Su taladro-destornillador ha sido diseñado y fabricado de
conformidad con nuestras estrictas normas para brindar
fiabilidad, facilidad de uso y seguridad para el operador. Con el
debido cuidado, le brindará muchos años de sólido y eficiente
funcionamiento.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador antes de usar
este producto.
Le agradecemos la compra de un producto RIDGID
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS

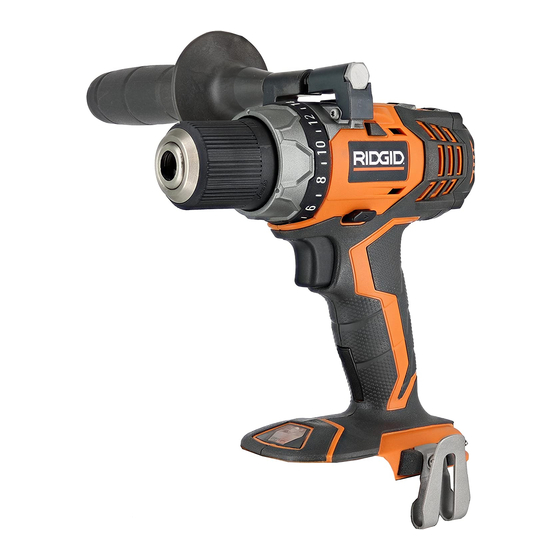

R86008
To register your RIDGID
product, please visit:
http://register.RIDGID.com
Pour enregistrer votre
produit de RIDGID,
s'il vous plaît la visite:
http://register.RIDGID.com
Para registrar su producto
de RIDGID, por favor visita:
http://register.RIDGID.com
.
®
