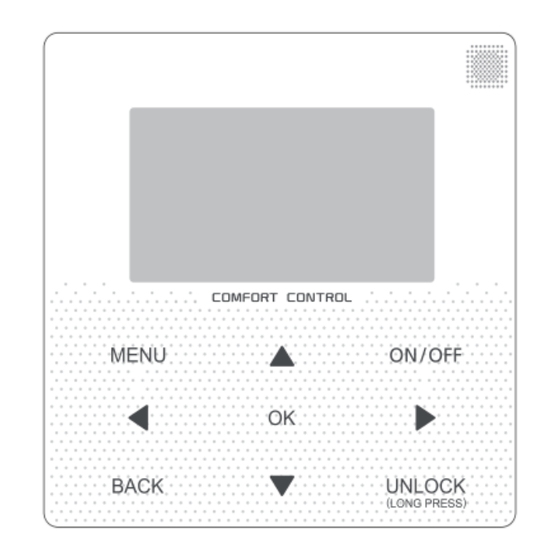

Control remoto cableado MUENR-H7
Wired remote controller MUENR-H7
Manual de usuario e instalación
Owner's & installation manual
KJRM-120H/BMWKO-E
CL97222
www.mundoclima.com
Español ............... pág. 3
English .............. page 45

Publicidad

loading

Manuales relacionados para mundoclima MUENR-H7

Resumen de contenidos para mundoclima MUENR-H7

  • Página 1 Control remoto cableado MUENR-H7 Wired remote controller MUENR-H7 Manual de usuario e instalación Owner's & installation manual KJRM-120H/BMWKO-E CL97222 www.mundoclima.com Español ....pág. 3 English ....page 45...
  • Página 3 Manual de Instalación y Usuario Este manual ofrece una descripción detallada de todas las precauciones que se deben tener en cuenta durante el funcionamiento. Para asegurar el buen funcionamiento del control remoto cableado, le rogamos lea este manual cuidadosamente antes de usar la unidad. Por su conveniencia mantenga este manual accesible después de leerlo para tenerlo de referencia futura.
  • Página 4 Índice 1 Medidas de seguridad ............5 2 Funciones del control cableado ..........7 3 Funciones del menú ............... 9...

  • Página 5: Medidas De Seguridad

    1 Medidas de seguridad El manual de usuario e instalación describe las formas de uso, medidas de precaución, como evitar lesiones y daños así como el uso correcto y seguro del producto. Lea el texto cuidadosamente y tenga en cuenta las medidas de seguridad.
  • Página 6 1 Medidas de seguridad Icono Nombre Indica "prohibido". Las acciones prohibidas se muestran usando gráficos o textos en el icono o cerca de éste. Indica "obligatorio". Las acciones obligatorias se muestran usando gráficos o textos en el icono o cerca de éste. La instalación del equipo se tiene que realizar por un técnico homologado y Instalación autorizado con todo el conocimiento necesario.
  • Página 7 Ó 2 INFORMACIÓN SOBRE EL PANEL DE CONTROL Introduzca la selección del menú desde la página de Enciende o apaga la inicio. unidad Navegador del cursor en la pantalla/ navegador para las opciones del menú / configuración de ajustes Mantenga pulsado Regresa al para bloquear nivel superior...
  • Página 8 Ó 2 INFORMACIÓN SOBRE EL PANEL DE CONTROL Ajuste de temperatura Número de unidades conectadas Modo Calefacción Modo Refrigeración 09/20/2015 10:35 A Modo Automático ONLINE COOL UNITES WEEKLY TIMER ON TIMER ON TEMPORIZADOR Icono de SEMANAL Temporizador Icono de Alarma Icono de funcionamiento Icono de...

  • Página 9: Funciones Del Menú

    3 Funciones del Menú 3.3 Ajuste del modo Con el control desbloqueado, pulse el botón "MENU" para acceder a la 3.1 Bloqueo / desbloqueo página de ajuste en el menú. Pulse los botones " " y " " para seleccionar Cuando el control cableado está...

  • Página 10: Modo Recirculación De Agua

    Modo recirculación de agua USER MENU QUERY 09.20.2015 MON10:35 A TEMP PUMP SILENCE SWITCH Seleccione "QUERY" para acceder a la función de consulta. La página y Cuando selecciona el botón del modo funciones son las que siguen: actual (parpadea), pulse" " y " " para ajustar modo o temperatura.
  • Página 11 TEMP QUERY UNIT 07# QUER OUT-LET IN-LET STATE QUERY AMBIENT WATER WATER TEMP. TEMP. TEMP. TEMP QUERY 25 C 25 C 25 C CURRENT ERROR Consulta de estado: Error actual: Seleccione "STATE QUERY", y pulse Seleccione "CURRENT ERROR" y "OK" para accede a la página que pulse "OK"...
  • Página 12 DAILY TIMER DAILY TIMER UNIT 07# CURRENT ERROR QUERY T. ON T. ON T. OFF T. OFF MODE MODE TEMP. TEMP. CURRENT ERROR CODE 00:00 A 00:00 A 00:00 A 00:00 A HEAT HEAT 18 C 18 C 00:00 A 00:00 A HEAT 18 C...
  • Página 13 Por ejemplo; si el TIMER1 ON se Instrucciones de funcionamiento: programa para las 12 y el TIMER1 OFF se Pulse " " y " " para seleccionar el día de programa para entonces ajuste cuando el cursor se detiene en "ACT", programación del TIMER2 ON y el pulse "...
  • Página 14 Ajuste fecha /hora: TIME Seleccione "DATE AND TIME" y pulse "OK" para accede a la página que es HOUR MINUTE AM/PM como sigue: DATE AND TIME DATE TIME Instrucciones de funcionamiento: Pulse " " y " " para seleccionar el año, Pulse "...
  • Página 15 Pulse " " y " " para ajustar los CANCEL DAILY TIMER parámetros y pulse "OK" para guardarlo. Regrese a la página anterior, pulse CANCEL DAILY TIMER? "BACK" para cancelar el ajuste y regresar a la página anterior. Modo silencio: Seleccione "SILENCE SWITCH"...

  • Página 16: Ajuste De Project Menu

    3.5 Ajuste de PROJECT MENU PROJECT MENU SORRY, WRONG PASSWORD, PLEASE INPUT AGAIN. Introducir contraseña: Seleccione "PROJECT MENU" y pulse "OK" para accede al menú que pide al usuario introducir la contraseña, como se muestra a continuación: PROJECT MENU Si la información es correcta la página de consulta se muestra como sigue: PLEASE INPUT THE PASSWORD PROJECT MENU...
  • Página 17 Consulta de estado: Consulta de parámetros: Seleccione "STATE QUERY y pulse Seleccione "PARAMETERS QUERY", y "OK" para accede a la página. El pulse "OK" para accede a la página. El control pide al usuario seleccionar la control pide al usuario seleccionar la dirección del módulo a consultar, como dirección del módulo a consultar, como...
  • Página 18 MANUAL DEFROST PARAMERERS QUERY ANTI-FREEZE SELECT THE QUERING ADDRESS PRESSURE TEMP BACK Pulse " " y " " para seleccionar la PARAMERERS QUERY dirección del módulo a visualizar dirección fuera de red se salta automátic.), CONDENSOR DISCHARGE y después pulse "OK" para acceder a la PIPE TEMP TEMP página.
  • Página 19 b. Ajuste del modo silencio: SILENT SETTING Seleccione "SILENT MENU y pulse "OK" STANDARD MODE para entrar a la página que se muestra como sigue: SILENT MODE SILENT SETTING NIGHT SILENT MODE RUN SILENT MODE? SUPER SILENT MODE Pulse " " y " " para seleccionar la opción y pulse "OK"...
  • Página 20 Pulse " " y " " para seleccionar el modo HISTORY ERROR nocturno I/II/III/IV. Pulse " " y " " para cambiar el estado de ajuste y pulse "OK" SELECT THE QUERING ADDRESS para guardar el ajuste y regrese a la página anterior.

  • Página 21: Service Menu

    3.6 Ajuste SERVICE MENU HISTORY ERROR 19/03/2015 06:30A Introducir la contraseña: Seleccione "SERVICE MENU" y después 19/03/2015 06:30A pulse "OK" para entrar a la página. El control pide al usuario insertar la contra- 19/03/2015 06:30A seña como se muestra a continuación: 19/03/2015 06:30A SERVICE MENU...
  • Página 22 SERVICE MENU SERVICE MENU SORRY, WRONG PASSWORD, OPEN THE FIRST REFRIGERATI ON PLEASE INPUT AGAIN. UNIT SET PROPORTI ON OPEN THE FIEST HEATING UNIT SET PROPORTI DELAY OFF TIME FOR WATER PUMP Si la contraseña es correcta la página SERVICE MENU de consulta se muestra como sigue: EAH ON TEMP.
  • Página 23 SERVICE MENU c. Temperatura de salida de desescarche: Seleccione "EXIT DEFROST TEMP" y DEFROST CYCLE pulse "OK" para entrar a la página que es como sigue: 35 MIN SERVICE MENU EXIT DEFROSTING TEMP. Pulse " " y " " para ajustar el parámetro y pulse "OK"...
  • Página 24 Pulse " " y " " para ajustar el parámetro SERVICE MENU y pulse "OK" para guardar el ajuste y regresar a la página anterior. Pulse "BACK" HYSTERESIS TEMP. para cancelar el ajuste y regresar a la página anterior. e. Ciclo de ajuste de capacidad: Seleccione "CAP ADJUST CYCLE"...
  • Página 25 Pulse " " y " " para ajustar el parámetro y SERVICE MENU pulse "OK" para guardar el ajuste y regresar a la página anterior. REFRIGERATION PROPORATION Pulse "BACK" para cancelar el ajuste y regresar a la página anterior. h. Temperatura anti-hielo en el modo de baja temp.
  • Página 26 m. Temperatura de desactivación de la SERVICE MENU resistencia eléctrica auxiliar: Seleccione "EAH OFF TEMP" y después DELAY OFF TIME FOR WATER pulse "OK" para entrar a la página que es como sigue: 2 MIN SERVICE MENU EAH OFF TEMP. Pulse "...

  • Página 27: Ajuste Del Menu

    Pulse " " y " " para ajustar el parámetro CHECK MENU y pulse "OK" para guardar el ajuste y regresar a la página anterior. SELECT THE QUERING ADDRESS o. Ajuste de la protección por diferencia de temp. de entrada y salida: Seleccione "TEMP.

  • Página 28: Ajuste De La Dirección Del Control Cableado

    Pulse " " y " " para cambiar la página de CHECK MENU la pantalla. 3.6 Ajuste de la dirección ANTI-FREE OUT-LET WATER IN-LET WATER TEMP. TEMP. TEMP. del control cableado Pulse simultáneamente botones "MENU" y " " durante 3 seg. para 25 C 60 C acceder a la dirección seleccionada del...

  • Página 29: Función De Memoria Y Fallo De Corriente

    3.7 Función de memoria y fallo El botón "OK" se debe pulsar después de corriente de ajustar los parámetros y los valores de consigna finales serán compartidos. ¿Qué sucederá si el suministro eléctrico del 5) Como el bus está procesado en el sistema falla durante su funcionamiento? modo sondeo, los datos del control Cuando vuelve el suministro eléctrico el...
  • Página 30 6 MANUAL DE INSTALACIÓ N 6.1 Medidas de seguridad Lea cuidadosamente las precauciones de seguridad antes de instalar la unidad. Las indicaciones de seguridad a continuación deben ser cumplidas. Si no hay incidencias durante la prueba de funcionamiento, entregue el manual al usuario.

  • Página 31: Otras Precauciones

    PRECAUCIÓN No instale el equipo en un lugar peligroso con posibles fugas de gases inflamables. Si hay fugas de gases inflamables y no se reparan, se puede incendiar el entorno del control. Los cables deben ser compatibles a la corriente del control remoto cableado. De lo contrario, pueden provocarse descargas eléctricas o calentamientos y ocasionarse un incendio.
  • Página 32 Nombre Observaciones Cant. Control remoto cableado Tornillo de montaje de GB950-86 M4X20 madera con cabeza (Para el montaje en la pared) redonda Philips M4X25 GB823-88 Tornillo de montaje de (Para el montaje en la cabeza redonda Philips caja de conexiones) Manual de usuario e instalación Este accesorio se usa para...

  • Página 33: Procedimiento De Instalación Y Ajustes Del Panel De Control

    6.2.3 Nota para la instalación del control cableado: 1) Este manual de instalación contiene información acerca del procedimiento de instalación del control remoto cableado. Consulte el manual de instalación de la unidad interior para la conexión entre el control remoto cableado y la unidad interior. 2) El circuito del control remoto cableado es de bajo voltaje.

  • Página 34: Esquema Con Dimensiones

    6.3.1 Esquema con dimensiones 20mm 120mm Figure A...

  • Página 35: Placa Principal

    6.3.2 Cableado Placa principal A B P Q E Control cableado Voltaje de entrada (A/B) 13.5 VAC Sección del cable 0.75 mm...

  • Página 36: Instalación De La Tapa Trasera

    6.3.3. Instalación de la tapa trasera Ranuras para abertura Tapa trasera Panel frontal Destornillador plano Agujero para instalarlo en la pared tres GB950-86 M4X20...
  • Página 37 Agujero para el tornillo a fijar en pared GB950-86 M4X20 Agujero para tornillo en 86 Caja electrica, use dos M4X25 GB823-88 Tapa trasera Cables de señal...

  • Página 38: Salida Del Cable

    1) Use destornillador de cabeza plana para 6.3.4 Salida del cable insertar en las ranuras de la parte inferior del control remoto cableado, haga palanca con el destornillador hasta sacar la tapa. (Realizar este movimiento del destornillador con cuidado para evitar dañar la tapa) 2) Use tres tornillos GB950-86 M4X20 para instalar directamente la tapa trasera en...
  • Página 39 Agujero para Agujero en la pared y cable cable Diámetro 8-- 10 Masilla Evite que el agua entre en el Trampa Masilla control remoto cableado, use Masilla una trampa y masilla para sellar conectores Trampa cables durante la instalación Trampa eléctrica.

  • Página 40: Instalación Del Panel Frontal

    6.4 Instalación del panel frontal Después de ajustar y fijar la tapa frontal, evitar sujetar con una abrazadera el cable de comunicación durante la instalación. El sensor no se afecta con la humedad.
  • Página 41 Instale correctamente la parte de atrás de la tapa y fije firmemente la tapa delantera, de lo contrario se caerá.
  • Página 42 WZKD WZKD WZKD &...
  • Página 43 W> > >...
  • Página 44 & & gas d && && &W > > > > > > > > &...
  • Página 45 Installation and Owner's Manual 7KLV PDQXDO JLYHV GHWDLOHG GHVFULSWLRQ RI WKH SUHFDXWLRQV that should be brought to your attention during operation. ,Q RUGHU WR HQVXUH FRUUHFW VHUYLFH RI WKH VPDUW SRUW please read this manual carefully before using the unit. )RU FRQYHQLHQFH RI IXWXUH UHIHUHQFH NHHS WKLV PDQXDO after reading it.
  • Página 46 Contents 1 Safety Precautions .................47 2 Overview of Wired Controller ............49 3 Menu Operations................51...

  • Página 47: Safety Precautions

    1 Safety Precautions The product and Operation and Installation Instructions record the following content, including the operation method, how to prevent harms to others and property losses, and how to use the product correctly and safely. Read the text after understanding the content (identification and marker maps) below carefully, and observe the precautions below.
  • Página 48 1 Safety Precautions Icon Name It indicates "prohibited". The specific content of prohibition is provided using graphics or text in the icon or nearby. It indicates "mandatory". The specific mandatory content is provided using graphics or text in the icon or nearby. Entrust your distributor or a professional to install the product.
  • Página 49 2 Overview of Wired Controller Enter the menu structure from Turn on or off the the home page space operation mode Navigate the cursor on the display navigate in the menu structure adjust the settings Come back to Long press for the up level unlocking /locking the controller...
  • Página 50 2 Overview of Wired Controller Set temperature Number of parallel units Heating mode Cooling mode 09/20/2015 10:35 A Auto mode ONLINE COOL UNITES WEEKLY TIMER ON TIMER ON Timer WEEKLY icon TIME icon Alarm icon Number of parallel units Lock icon Compressor Silent operating...

  • Página 51: Menu Operations

    3 Menu Operations 3.3 Setting Mode In Unlock mode, press the "MENU" button to enter the menu setting interface, press 3.1 Unlocking/Locking Operation the " " and " " buttons to select "MODE" and set a mode, and press the "OK" button When the wired controller is locked, press and as shown in the above figure to access the hold the "UNLOCK"...
  • Página 52 Water pump mode USER MENU QUERY 09.20.2015 MON10:35 A TEMP PUMP SILENCE SWITCH Select "QUERY" to access the query function. The interface and operation are When the current mode button is selected as follows: (blinking), press " " and " " to set a mode or temperature, and then press "...
  • Página 53 TEMP QUERY UNIT 07# QUERY OUT-LET IN-LET STATE QUERY AMBIENT WATER WATER TEMP. TEMP. TEMP. TEMP QUERY 25 C 25 C 25 C CURRENT ERROR QUERY ◆ State query: ◆ Current error: Select "STATE QUERY", and press the Select "CURRENT ERROR", and press "OK"...
  • Página 54 UNIT 07# CURRENT ERROR QUERY DAILY TIMER DAILY TIMER T. ON T. ON T. OFF T. OFF MODE MODE TEMP. TEMP. CURRENT ERROR CODE 00:00 A 00:00 A 00:00 A 00:00 A HEAT HEAT 18 C 18 C 00:00 A 00:00 A HEAT 18 C...

  • Página 55: Weekly Schedule

    For example, if Timer1 ON is set to 12:00 for Operation instructions: Timer1 and Timer1 OFF is set to 15:00, then Press the " " and " " buttons to select the day the values of Timer2 ON and Time2 OFF can to be set;...
  • Página 56 ◆ Setting date/time: TIME Select "DATE AND TIME", and press the "OK" button to enter the interface. The HOUR MINUTE AM/PM interface display is as follows: DATE AND TIME DATE Operation instructions: TIME Press the " " and " " buttons to select year, month and date, press the "...
  • Página 57 Press the " " and " " buttons to adjust the parameter, and press the "OK" button to save CANCEL DAILY TIMER the setting and return to the previous CANCEL DAILY TIMER? interface,press the "BACK" button to cancel the setting and return to the previous interface.
  • Página 58 PROJECT MENU 3.5 Setting PROJECT MENU SORRY, WRONG PASSWORD, PLEASE INPUT AGAIN. ◆ Entering the password: Select "PROJECT MENU", and press the "OK" button to enter the menu. The screen prompts the user to enter the password, as shown below: PROJECT MENU The query interface as follows is displayed if the input is correct:...

  • Página 59: Parameters Menu

    ◆ ◆ State query: Parameters query: Select "STATE QUERY", and press the Select "PARAMETERS QUERY", and press "OK" button to enter the interface. The the "OK" button to enter the interface. The screen prompts the user to select the screen prompts the user to select the address for query, as shown below: address for query, as shown below: PROJECT MENU...
  • Página 60 MANUAL DEFROST PARAMERERS QUERY ANTI-FREEZE SELECT THE QUERING ADDRESS PRESSURE TEMP BACK Press the " " and " " buttons to select the module address to view (the offline address PARAMERERS QUERY is skipped automatically), and press the "OK" button to enter the interface. The screen CONDENSOR DISCHARGE display is as follows:...
  • Página 61 b. Setting the silent mode: SILENT SETTING Select "SILENT MENU", and press the "OK" button to enter the interface. The interface STANDARD MODE display is as follows: SILENT MODE SILENT SETTING NIGHT SILENT MODE RUN SILENT MODE? SUPER SILENT MODE Press the "...
  • Página 62 Press the " " and " " buttons to select the night silent mode I/II/III/IV, press the " " and HISTORY ERROR " " buttons to change the set status, and SELECT THE QUERING ADDRESS press the "OK" button to save the setting and go back to the previous interface;...

  • Página 63: Service Menu

    3.6 Setting SERVICE MENU HISTORY ERROR 19/03/2015 06:30A ◆ Entering the password: Select "SERVICE MENU", and press the "OK" 19/03/2015 06:30A button to enter the interface. The screen prompts the user to enter the password, as 19/03/2015 06:30A shown below: 19/03/2015 06:30A SERVICE MENU...
  • Página 64 SERVICE MENU SERVICE MENU SORRY, WRONG PASSWORD, OPEN THE FIRST REFRIGERATI ON UNIT SET PROPORTI ON PLEASE INPUT AGAIN. OPEN THE FIEST HEATING UNIT SET PROPORTI DELAY OFF TIME FOR WATER PUMP The query interface as follows is displayed SERVICE MENU if the input is correct: EAH ON TEMP.
  • Página 65 c. Exit defrost temperature: SERVICE MENU Select "EXIT DEFROST TEMP", and press the "OK" button to enter the interface. The DEFROST CYCLE interface display is as follows: SERVICE MENU 35 MIN EXIT DEFROSTING TEMP. Press the " " and " " buttons to adjust the parameter, and press the "OK"...
  • Página 66 Press the " " and " " buttons to adjust the SERVICE MENU parameter, and press the "OK" button to save the setting and return to the previous interface. HYSTERESIS TEMP. Press the "BACK" button to cancel the setting and return to the previous interface. e.
  • Página 67 Press the " " and " " buttons to adjust the parameter, and press the "OK" button to SERVICE MENU save the setting and return to the previous REFRIGERATION PROPORATION interface. Press the "BACK" button to cancel the setting and return to the previous interface. h.
  • Página 68 m. Temperature of stopping electric auxiliary heating: SERVICE MENU Select "EAH OFF TEMP", and press the "OK" button to enter the interface. The interface DELAY OFF TIME FOR WATER PUMP display is as follows: 2 MIN SERVICE MENU EAH OFF TEMP. Press the "...

  • Página 69: Check Menu

    Press the " " and " " buttons to adjust the CHECK MENU parameter, and press the "OK" button to save the setting and return to the previous SELECT THE QUERING ADDRESS interface. o. Setting temperature difference protection of inlet and outlet water: Select "TEMP.
  • Página 70 Press the " " and " " buttons to switch the CHECK MENU interface display. ANTI-FREE OUT-LET WATER IN-LET WATER 3.7 Setting Wired Controller TEMP. TEMP. TEMP. Address Press the "MENU" and " " buttons for 3s at 25 C 60 C the same time to access wired controller address selection, and press the "...
  • Página 71 4) Start point of data sharing: After the 3.8 Power Failure Memory power-on/off button is pressed, data can be Function shared during parameter adjustment. The "OK" button must pressed after The power supply to the system fails unexpect- parameters are adjusted, and the finally edly during operation.

  • Página 72: Safety Precaution

    6 INSTALLATION MANUAL 6.1 Safety precaution Read the safety precautions carefully before installing the unit. Stated below are important safety issues that must be obeyed. Conform there is no abnormal phenomena during test operation after complete, then hand the manual to the user. Meaning of marks: Means improper handling may lead to personal death or WARNING...

  • Página 73: Other Precautions

    CAUTION Do not install the unit in a place vulnerable to leakage of flammable gases. Once flammable gases are leaked and left around the wire controller, fire may occure. The wiring should adapt to the wire controller current. Otherwise, electric leakage or heating may occur and result in fire. The specified cables shall be applied in the wiring.
  • Página 74 Name Remarks Qty. Wire controller Cross round head wood GB950-86 M4X20 (For Mounting on the Wall) mounting screw M4X25 GB823-88 Cross round head (For Mounting on the mounting screw Electrical Switch Box) Installation & Owner's Manual This accessory is used when Plastic bolt install the centralized control inside the electric cabinet...
  • Página 75 6.2.3 Note to installation of wire controller: 1) This installation manual contains information about the procedure of installing Wired Remote Controller. Please refer to Indoor Unit Installation Manual for connecting between Wired Remote Controller and Indoor Unit. 2) Circuit of Wired Remote Controller is low voltage circuit. Never connect it with a standard 220V/380V circuit or put it into a same Wiring Tube with the circuit.
  • Página 76 6.3.1 Structure size figure 20mm 120mm Figure A...
  • Página 77 6.3.2 Wiring Main Unit control box A B P Q E Wire controller Input Voltage(A/B) 13.5VAC Wiring size 0.75mm...
  • Página 78 6.3.3 Back cover installation Buckling position Back cover Front cover Straight head screwdriver Screw hole installed on the wall,use three GB950-86 M4X20...
  • Página 79 Screw hole fixed on the wall,use one GB950-86 M4X20 Screw hole installed on 86 Electrician box, use two M4X25 GB823-88 Back cover Signal switching wires...
  • Página 80 1 Use straight head screwdriver to insert into 6.3.4 Wire outlet the buckling position in the bottom of wire controller, and spin the screwdriver to take down the back cover. (Pay attention to spinning direction, otherwise will damage the back cover!) 2) Use three GB950-86 M4X20 screws to directly install the back cover on the wall.
  • Página 81 Wall hole and wiring hole Wiring Diameter 8-- 10 hole Putty Trap Putty Avoid the water enter into the Putty wired remote controller, use trap and putty to seal the Trap connectors of wires during Trap wiring installation.

  • Página 82: Front Cover Installation

    6.4 Front cover installation After adjusting the front cover and then buckle the front cover; avoid clamping the communication switching wire during installation. Sensor can not be affected with damp.
  • Página 83 Correct install the back cover and firmly buckle the front cover and back cover, otherwise will make the front cover drop off.
  • Página 84 WZKD WZKD WZKD & >...
  • Página 85 > W> &...
  • Página 86 & && && &W > > > > > > > > &...
  • Página 87 MD16IU-014AW 16117100001020...
