Contrel EMM-D4h Manual De Instrucciones

MANUAL DE INSTRUCCIONES
IM443-E v0.7

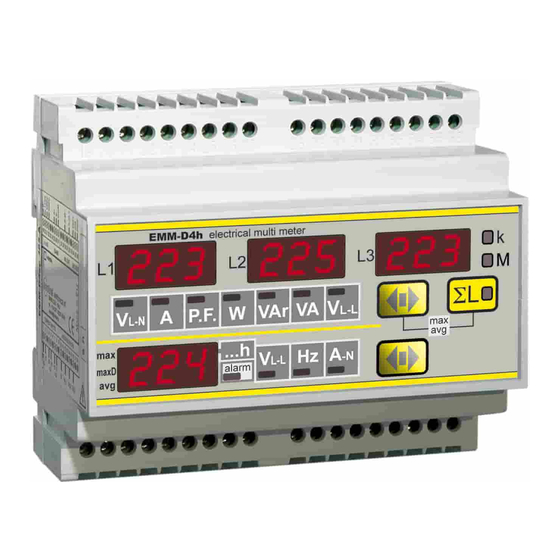

EMM-D4h
MULTÍMETRO ELÉCTRICO MULTIFUNCIÓN
GENERAL
Los Multímetros digitales de la serie EMM permiten monitorizar todos los
parámetros eléctricos de la red. Permite visualizar 30 parámetros
eléctricos mediante 4 pantallas de LED rojo que garantizan una lectura
perfecta y simultánea. Un simple panel frontal completa la selección de
una forma intuitiva de los diferentes parámetros eléctricos, ofreciendo gran
cantidad de información. Estos instrumentos, además de las medidas
instantáneas monitorizan el valor máximo de los principales parámetros
(pico máximo y máxima demanda). La presencia del puerto de
comunicaciones serie EIA485 (opcional) permite la conexión en red de
más instrumentos para realizar una centralización de medidas en red.
Esta familia de multímetros de redes eléctricas sustituye las funciones de
voltímetros, amperímetros,
termómetros y contadores de energía, permitiendo un gran ahorro económico, una reducción de dimensiones y una
mayor sencillez de utilización porque cubre todas las necesidades de medición de un cuadro eléctrico, una máquina,
etc.
MODELOS DISPONIBLES
Hay un modelo disponible para montaje en carril DIN.
- EMM-D4h versión básica para montaje sobre carril DIN 35 mm
- EMM-D4hp como la versión anterior, con salida digital
- EMM-D4hp-485 como la versión anterior, con salida serie (RS485)
- EMM-D4hp-485-A como la versión anterior, con salida analógica
OPCIONES
- Alimentación Auxiliar: 20÷60 Vac/dc (-C1)
- Alimentación Auxiliar: 90÷250 Vac/dc (-C2)
- Entrada de corriente: 1A (-1A)
- Entrada de corriente aislada (-t)
- Entrada de intensidad de Neutro (-n)
- Entrada digital (-DI) (no está disponible para la versión con salida analógica: EMM-D4hp-485-A)
MEASURED PARAMETERS
Parámetros
Tensiones de fase y del sistema trifásico
Tensiones concatenadas y del sistema trifásico
Corrientes de fase y del sistema trifásico
Corriente al neutro
Factores de Potencia monofásico y trifásico
Potencias Activas en monofásico y trifásico
Potencias Reactivas en monofásico y trifásico
Potencias Aparente en monofásico y trifásico
Frecuencia
Temperatura
Energía Activa en sistema trifásico
Energía Reactiva en sistema trifásico
Energía Aparente en sistema trifásico
Contador de Horas
Valores medios y pico (máximos):
Máxima Tensión de fase
Máxima Corriente de fase
Máxima Corriente de Neutro
Máxima Potencia trifásico
Media de máx. de corriente de fases (máxima demanda)
Media de máx. de corriente del neutro (máxima demanda)
Media de máximos de Potencia trifásica (máxima demanda)
Media de corriente de fase
Media de corriente de Neutro
Media de Potencia trifásico
EMM-D4h
fasímetros, vatímetros,
Manual de instrucciones
frecuencímetros,
Unidades de medida
[V-kV] V
[V-kV] V
[A-kA] A
[A-kA] A
n
PF
[W-kW-MW] W
[VAr-kVAr-MVAr] VAr
[VA-kVA-MVA] VA
[Hz] Hz
[°C] T
[kWh] Σ kWh
Σ kVArh
[kVArh]
Σ kVAh
[kVAh]
[hr] h
[V-kV] V
[A-kA] A
[A-kA] A
n max
[W-VAr-VA (k-M)] Σ W
[A-kA] I
L1 max (avg)
[A-kA] A
n max (avg)
[W-VAr-VA (k-M)] Σ W
[A-kA] A
[A-kA] A
n avg
[W-VAr-VA (k-M)] Σ W
IM443-E v0.7
