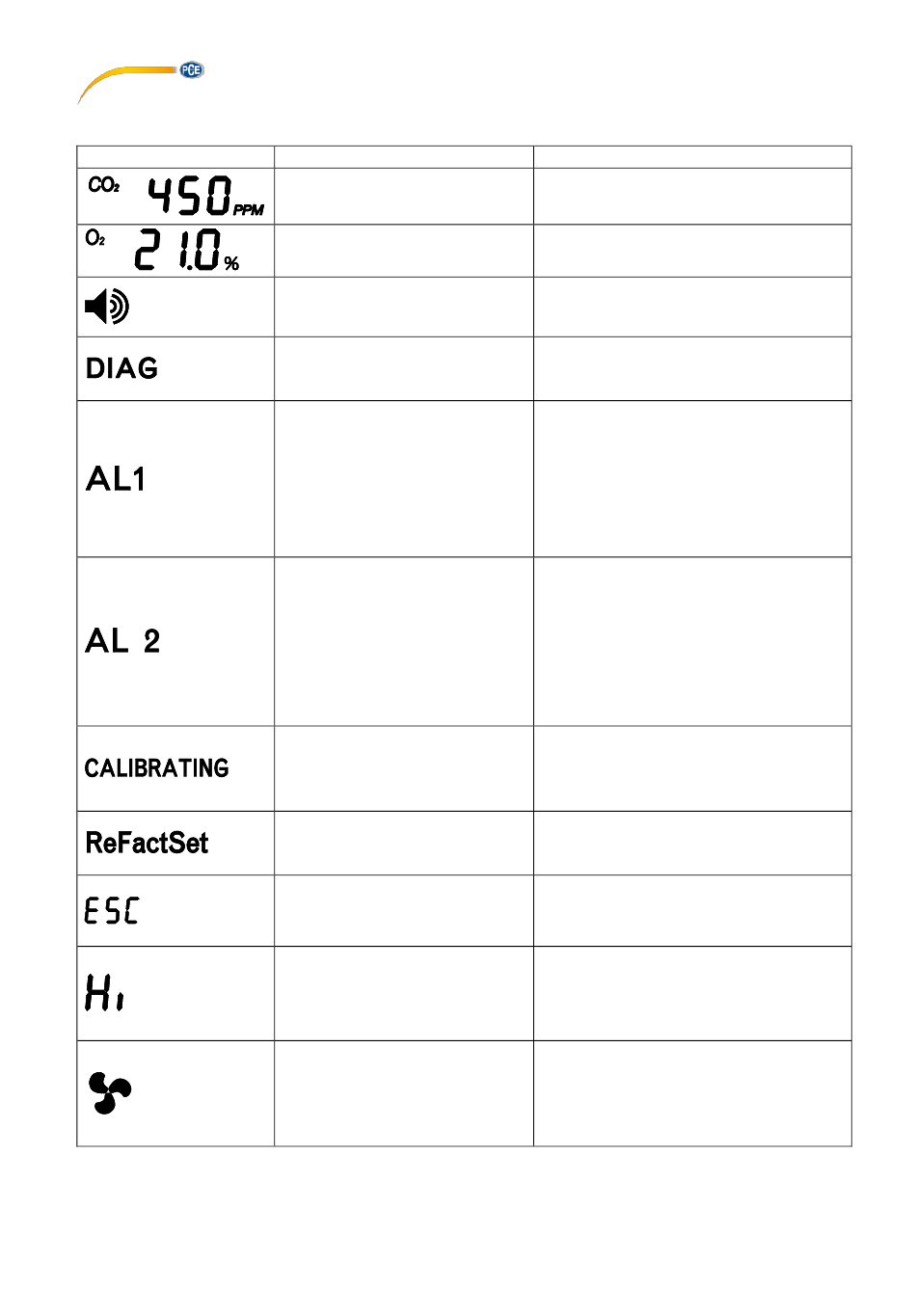

4.3 Descripción de los símbolos de la pantalla
Símbolo
4.3.1.1.1
T
Significado
Concentración CO2 ppm
(Partes por millón)
Concentración O2
Alarma
Diagnóstico
CO2 / O2
Valor límite de exceso o
defecto
Alarma 1
CO2 / O2
Valor límite de exceso o
defecto
Alarma 2
Calibración
Restaurar la configuración de
fábrica (Restore Factory
Settings)
Escape
Sobre rango de medición
Relé para el control
de los ventiladores
U
© PCE Instruments
V
Descripción
Concentración de CO2 en el aire de
la habitación
Concentración de O2 en el aire de la
habitación
Símbolo de alarma
Prueba de comunicación entre la
unidad del sensor y el indicador
remoto
Si la concentración de CO2 y / o O2
por debajo del primer valor límite de
la alarma 1,
- LED 1 rojo parpadea,
- suena el zumbador y
- el contacto libre de potencia se
cierra.
Si la concentración de CO2 y / o O2
por debajo del primer valor límite de
la alarma 2,
- se muestra en la pantalla
„ESC",
- los dos LEDs rojos 1 y 2
parpadean,
- suena el zumbador.
Para calibrar el sensor de CO2 / O2,
si la medición se desvía demasiado
de la actual concentración de CO2 /
O2
Borrar los ajustes del usuario y
restaurar los ajustes de fábrica.
Aparece, cuando la concentración de
CO2 / O2 se excede / cae por debajo
del límite de la alarma 2
Las concentraciones están por
encima de los rangos de medición
CO2 > 5 %
O2 > 30 %
Concentración de CO2 es superior al
valor límite de la alarma de CO2 1
Concentración de O2 es menor que
el valor límite de la alarma de O2 1,
el relé está activado.
