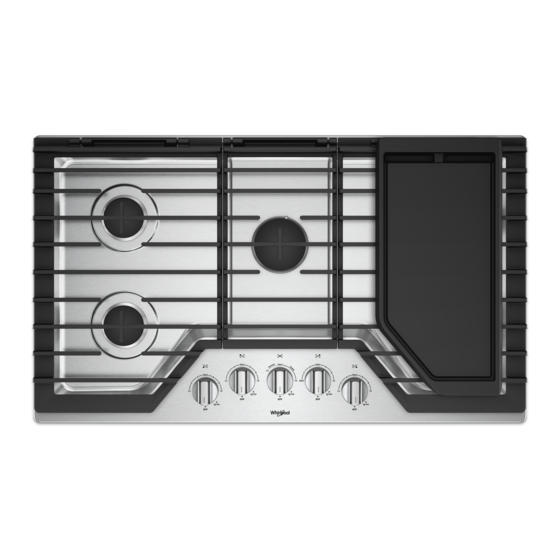

- Página 1 Manual de instrucciones Mesa de trabajo de empotrar a gas WCG97US6HS WCG97US0HS...
-
Página 2: Tabla De Contenido
TABLA DE CONTENIDO LEA ESTO ANTES DE USAR LA ESTUFA IDENTIFICACIÓN DEL PRODUCTO ADVERTENCIAS DE SEGURIDAD Qué hacer si huele a gas: Notas importantes PRECAUCIONES Y CONSEJOS GENERALES Notas INSTRUCCIONES TÉCNICAS PARA LA INSTALACIÓN Y AJUSTE INFORMACIÓN TÉCNICA PARA EL INSTALADOR Para comprobar el funcionamiento de los quemadores de la cocina Herramientas y piezas MONTAJE... - Página 3 CARACTERÍSTICAS TÉCNICAS INSTRUCCIONES DE USO Y MANTENIMIENTO DESCRIPCIÓN DEL PRODUCTO Ensamblaje de los quemadores Quemadores estándar y doble llama Ubicación de la rejilla FUNCIONES DE LA COCINA Quemadores de la cocina QUEMADOR DE DOBLE LLAMA O ULTRA DE DOS NIVELES QUEMADOR ACCUSIMMER®...
-
Página 4: Lea Esto Antes De Usar La Estufa
LEA ESTO ANTES DE USAR LA ESTUFA NOTA: Los quemadores y las tapas están diseñados para proporcionar una llama uniforme incluso a diferentes niveles de potencia. Si las llamas parecen ser irregulares o que no funcionen correctamente, pruebe los siguientes consejos: ●... -
Página 5: Identificación Del Producto
IDENTIFICACIÓN DEL PRODUCTO ADVERTENCIAS DE SEGURIDAD ● Este artefacto no debe instalarse en baños ni dormitorios. ● Este artefacto está ajustado para ser instalado de 0 a 2700 metros sobre el nivel del mar. -
Página 6: Qué Hacer Si Huele A Gas
● Este gasodoméstico debe ser instalado únicamente por personal calificado. ● Leer las instrucciones técnicas antes de instalar este gasodoméstico. ● Leer las instrucciones de uso antes de encender este gasodoméstico. ● Se requiere de personal calificado para instalar y ajustar la cocina. ●... - Página 7 ● Las fugas de gas no siempre se pueden detectar por el olor. Los proveedores de gas recomiendan que utilice un detector de gas aprobado. Para obtener más información, comuníquese con su proveedor de gas. ● Si una fuga de gas se detecta, siga las instrucciones “Qué hacer si huele a gas” ●...
-
Página 8: Precauciones Y Consejos Generales
● Asegúrese de que la habitación esté bien ventilada o instale una campana extractora con conducto de salida. PRECAUCIONES Y CONSEJOS GENERALES ● Para utilizar la estufa correctamente, lea atentamente estas instrucciones y guárdelas para consultas futuras. ● Mantenga el material de embalaje (bolsas de plástico, espuma de poliuretano, etc.) fuera del alcance de los niños. -
Página 9: Instrucciones Técnicas Para La Instalación Y Ajuste
INSTRUCCIONES TÉCNICAS PARA INSTALACIÓN Y AJUSTE Tras desembalar la estufa compruebe que no se ha dañado durante el transporte. Si se observa algún problema, contactar con el distribuidor o el servicio de asistencia más cercano INFORMACIÓN TÉCNICA PARA EL INSTALADOR ●... -
Página 10: Importante
○ Resolución 41385 de 2017 y 90902 de 2013, Reglamento Técnico de Instalaciones Internas de gas ● Es responsabilidad del instalador cumplir con las distancias de instalación especificadas este manual. Consulte la sección D IMENSIONES Y DISTANCIAS QUE DEBEN RESPETARSE ●... -
Página 11: Herramientas Y Piezas
2. Si los quemadores no se encienden correctamente, gire la perilla de control a la posición de apagado. Asegúrese de que las tapas de los quemadores estén en la posición correcta. 3. Compruebe que el cable de alimentación esté enchufado. Compruebe que el disyuntor no se ha disparado o el fusible de la casa no se haya quemado. - Página 12 Defina la ubicación final de la estufa. Evite perforar o cortar el cableado existente durante la instalación. 1. Determine si la construcción de su gabinete proporciona espacio para la instalación de soportes de sujeción en los extremos de base de la estufa. Esta es la ubicación recomendada.
-
Página 13: Conexión Eléctrica
NOTA: El cable de alimentación debe tener la longitud suficiente para que se pueda extraer hacia arriba. CONEXIÓN ELÉCTRICA ● La información relativa a tensión eléctrica se encuentra en la placa de características. ● Al instalar la estufa, coloque un interruptor automático de circuito de varios polos con una separación del contacto de al menos 3 mm que ofrezca una desconexión total. -
Página 14: Conexión Del Gas
Si el cable de alimentación está dañado, sólo deberá utilizarse un cable de características idénticas a las del original suministrado por el fabricante y deberá ser reemplazado por el fabricante o agente autorizado o un electricista calificado para evitar riesgos. ●... -
Página 15: Tipo De Gas
IMPORTANTE : Si se utiliza tubería flexible de acero inoxidable o manguera flexible de acuerdo a las normas locales, debe instalarse de modo que no toque las partes móviles del mueble. Debe pasar por una zona sin obstrucciones y en la que sea posible inspeccionarlo en toda su longitud. -
Página 16: Conector De Metal De Amplitud Flexible
compuestos que resisten la acción del gas debe ser utilizado. No utilice cinta de teflón Conector de metal de amplitud flexible: ● Si los códigos locales lo permiten, use un conector flexible de 1/2“ o de 3/4” de diámetro interno de acero inoxidable del tubo de gas para conectar la estufa a la línea de suministro de gas rígido. -
Página 17: Pruebas De Presión Por Encima De La Línea Media De Calibre 1/2 Psi (14" / 35,6 Cm.c.a.)
Pruebas de presión por encima de la línea media de calibre 1/2 psi (14” / 35,6 cm.c.a.) La estufa y su válvula de cierre individual deben ser desconectados del sistema de suministro de gas durante cualquier prueba de presión de ese sistema a presiones de más de 1/2 psi (3,5 kPa). - Página 18 3. Use una Llave combinada 24 mm (15/16”) y alicates de bloqueo para fijar el conector flexible a los adaptadores. Compruebe que el conector no esté doblado. IMPORTANTE: Todas las conexiones deben ser la apretadas con llave maestra. No hacer conexiones con el regulador de gas demasiado apretado. Hacer las conexiones demasiado apretadas puede romper el regulador y causar una fuga de gas.
-
Página 19: Complete Conexión
● Utilice únicamente el compuesto para juntas de tuberías realizadas para usarse con gas natural. ● No utilice cinta de teflón. Usted tendrá que determinar los accesorios que se requieren dependiendo de su instalación. Complete conexión 1. Abra la válvula de cierre manual en A la línea de suministro de gas. -
Página 20: Complete Instalación
4. Conecte a un tomacorriente de tres terminales a tierra. Complete instalación SISTEMA DE ENCENDIDO ELECTRÓNICO Los quemadores de la estufa utilizan encendido electrónico en lugar de pilotos permanentes. Cuando la perilla de control de estufa se empuja hacia adentro y girado a la posición “ENCENDER”, el sistema crea una chispa para encender el quemador. -
Página 21: Verifique El Funcionamiento De Los Quemadores De La Estufa
Esta chispa continúa, siempre y cuando el mando de control está presionado y girado a “ENCENDER”. VERIFIQUE EL FUNCIONAMIENTO DE LOS QUEMADORES DE LA ESTUFA ● Presione y gire la perilla de control a la posición “ENCENDER”. ● Las llamas de los quemadores de la superficie y la llama parrilla debe encenderse dentro de 4 segundos. -
Página 22: Ajuste Para Válvula Individual
Ajuste para válvula individual 1. Ajuste la llama del quemador para “L - baja” 2. Retire la perilla de control. 3. Mantenga el mando de tallo con un par de alicates. Use un pequeño destornillador de punta plana para girar el tornillo situado en el centro del tallo de la perilla de control hasta que la llama es del tamaño adecuado. -
Página 23: Dimensiones Del Producto
DIMENSIONES DEL PRODUCTO Modelo WCG97US0DS Modelo WCG97US6DS... -
Página 24: Dimensiones Y Distancias Que Deben Respetarse
DIMENSIONES Y DISTANCIAS QUE DEBEN RESPETARSE Si se instala un extractor sobre la superficie de cocción, consulte las instrucciones del extractor para averiguar cuál es la distancia correcta. A. 13” profundidad menos de 1/4” [0,6 cm] de madera recomendada del gabinete superior. resistente al fuego cubiertos con no B. -
Página 25: Dimensiones De Abertura - Vista Superior
Dimensiones de abertura - Vista superior DIMENSIONES DE CORTE (APERTURA DEL PRODUCTO) Modelos de 30” (76,2 cm) Modelos Mínimo Recomen Máximo Mínimo Recomen- Máximo -dado dado WCG97US0 72,4 cm 73,4 cm 74,3 cm 49,5 cm 50,2 cm 50,8 cm Modelos de 36”... -
Página 26: Características Técnicas
● Si el gabinete tiene un cajón, el despeje de 4” (10,2 cm) de profundidad desde el mostrador hasta la parte superior del cajón (o cualquier otro obstáculo) en el gabinete de base. La profundidad del cajón puede ser necesario acortar para evitar interferir con el regulador. -
Página 27: Descripción Del Producto
● Cuando esté usando la estufa, toda el área de la estufa se puede poner caliente. ● Sólo utilice la cocina a gas con el montaje correcto de las rejillas. Observe el montaje correcto en la sección U bicación de la rejilla ●... -
Página 28: Ubicación De La Rejilla
Tenga en cuenta que no hay ningún agujero en el esparcidor del quemador de doble llama para insertar el electrodo. El electrodo del quemador apilado (C) se alinea con la muesca en semicírculo en el esparcidor (B). Ubicación de la rejilla Para instalar las rejillas, alinee los pies de la rejilla central con las marcas de la cocina. -
Página 29: Funciones De La Cocina
FUNCIONES DE LA COCINA Quemadores de la cocina QUEMADOR DE DOBLE LLAMA O ULTRA DE DOS NIVELES Estos quemadores cuentan con la flexibilidad de dos quemadores en uno, con lo que proporcionan rangos de calor desde un hervor rápido a una cocción precisa a fuego lento. -
Página 30: Cocinar Con Su Cocina
COCINAR CON SU COCINA Selección del tamaño adecuado de la llama El tamaño de la llama debe coincidir con los recipientes que está utilizando. Al ajustar el calor, mire llama, no la perilla. Una llama más grande que la parte inferior del recipiente desperdicia la energía y calentará... -
Página 31: Conservas
caliente o en un quemador. CONSERVAS Cuando haga conservas por períodos prolongados, alterne el uso de los quemadores entre los lotes de conservas para permitir que la zona usada más recientemente se enfríe. ● Centre la olla en la rejilla. ●... -
Página 32: Limpieza De La Superficie De La Estufa
Acero inoxidable ● Calienta rápidamente pero de forma desigual. ● Un centro o base de aluminio o cobre sobre el acero proporciona un calentamiento uniforme. LIMPIEZA DE LA SUPERFICIE DE LA ESTUFA IMPORTANTE : Antes de limpiar, asegúrese de que todos los controles estén apagados y que la cocina esté... -
Página 33: Limpieza De Las Piezas De La Estufa
● No deje sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón sobre la estufa. LIMPIEZA DE LAS PIEZAS DE LA ESTUFA ● Para limpiarlas, es necesario quitar las parrillas, las tapas y los quemadores. ● Enjuague y seque con cuidado. Vuelva colocar los quemadores y las tapas en su sitio. - Página 34 ásperos o toallas de papel abrasivas, ● Para pedir affresh ® limpiadores, llame al Centro de Experiencia del Cliente Whirlpool al 1-800-442-9991 o visite w ww.whirlpool.com y haga clic en “Servicio de...
-
Página 35: Guía Para Solución De Problemas
GUÍA PARA SOLUCIÓN DE PROBLEMAS Si la estufa no funciona bien, antes de llamar al Servicio de asistencia técnica, consulte la guía de solución de problemas para determinar el problema. Si experimenta Soluciones recomendadas Nada funciona Verifique lo siguiente: ● Asegúrese de que el cable de alimentación esté enchufado a una toma de tres puntas con conexión a tierra. - Página 36 El puerto del quemador (agujero) puede estar obstruido o el encendedor puede estar sucio. Consulte la sección Limpieza del quemador: Consejos Verifique que la base y las tapas del quemador estén colocadas correctamente. Consulte sección Quemadores de la cocina Las llamas del Observar las llamas de su producto.
-
Página 37: Consejos Para Cocinar Más Seguro
La llama es demasiado Asegúrese de que el suministro de gas de la cocina sea el alta o baja correcto (gas natural). Estas cocinas vienen ajustadas de fábrica para funcionar con gas natural. Consulte las instrucciones de instalación para verificar que el regulador de presión esté... -
Página 38: Consejos Para La Protección Del Medio Ambiente Embalaje
CONSEJOS PARA LA PROTECCIÓN DEL MEDIO AMBIENTE EMBALAJE En sus nuevos proyectos, Whirlpool utilizó en sus embalajes material reciclable y de fácil separación, posibilitando que el consumidor efectúe el desecho de las bolsas plásticas, de las piezas de poliestireno expandido y del cartón de forma consciente, destinándolos preferiblemente a los recicladores. - Página 39 ● El número de servicio, que aparece después de la palabra SERVICE en la placa de características situada debajo de la estufa y en la etiqueta de la garantía; ● Su dirección completa y el número de teléfono. Si es necesario efectuar reparaciones, póngase en contacto con un servicio posventa autorizado, según se indica en la garantía.
