Totalizador autoalimentado
H7E
Totalizador económico compacto con excelente visibilidad
Disponible con display LCD con retroiluminación
• Display grande con altura de caracteres de 8,6 mm.
• Incluye nuevos modelos con retroiluminación para mejorar la visibilidad en espacios con iluminación débil. (Se requiere una
fuente de alimentación de 24 V c.c.)
• Carcasas de color negro y gris claro.
• Modelos con entrada de tensión de c.c. universal PNP/NPN ahora disponibles.
• Batería sustituible que permite la reutilización del totalizador y la conservación del entorno.
• Interruptor de protección de teclado para evitar la operación incorrecta de la tecla Reset.
• Modo de operación dual.
• Cara frontal compatible con NEMA4/IP66.
• Cuerpo corto, todos los modelos tienen un fondo de 48,5 mm.
• Bloque de terminales con protección de dedos conforme con la norma VDE0106 apartado 100.
• Conforme con UL, CSA y marcado CE.
Conforme con EN61010-1 (grado de contaminación 2/categoría III de sobretensión).
• Conforme con las normas sobre compatibilidad electromagnética (EMC) y la norma EN61326; por tanto, se puede utilizar en
cualquier tipo de entorno (residencial, comercial y de industria pesada y ligera).
• Manual de instrucciones en seis idiomas.
• Modelos para montaje en PCB. (Se requiere una fuente de alimentación de 3 V).
■ Amplia línea de la serie H7E

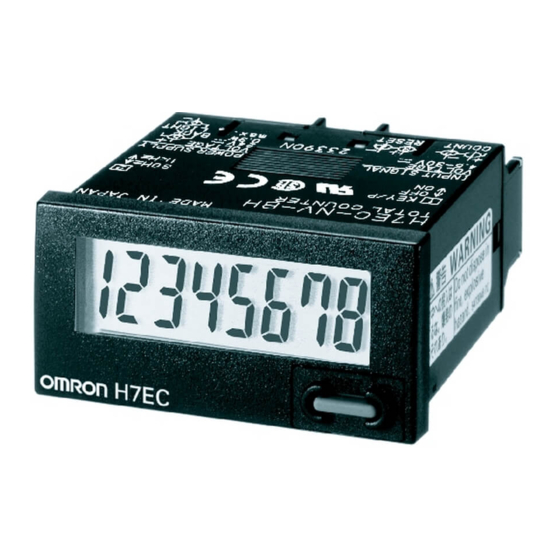

H7EC
Totalizador
• 8 dígitos
Totalizadores autoalimentados
H7EC.....................................................................................................................
H7ET .....................................................................................................................
H7ER.....................................................................................................................
H7E@-N@P ...........................................................................................................
Común a todos los totalizadores
Accesorios.............................................................................................................
Precauciones ........................................................................................................
H7E
H7ET
Contador de tiempo
• 999999.9h/
3999d23.9h
• 999h59min59s/
9999h59.9min
Contenido
H7ER
Tacómetro
-1
• 1,000 s
con
codificador de 1 impulso/rev.
-1
• 1.000,0 s
con
codificador de 10 impulsos/rev.
-1
• 1,000 min
con
codificador de 60 impulsos/rev.
-1
• 10,000 min
con
codificador de 60 impulsos/rev.
-1
• 1.000,0 min
con
codificador de 600 impulsos/rev.
Totalizador autoalimentado
RC
H7E#-N#P
Contador para
montaje en PCB
• Totalizador (8 dígitos)
• Contador de tiempo
(999999.9h)
C-9
C-17
C-25
C-31
C-37
C-39
H7E
C-7
