Procesador inteligente de señal

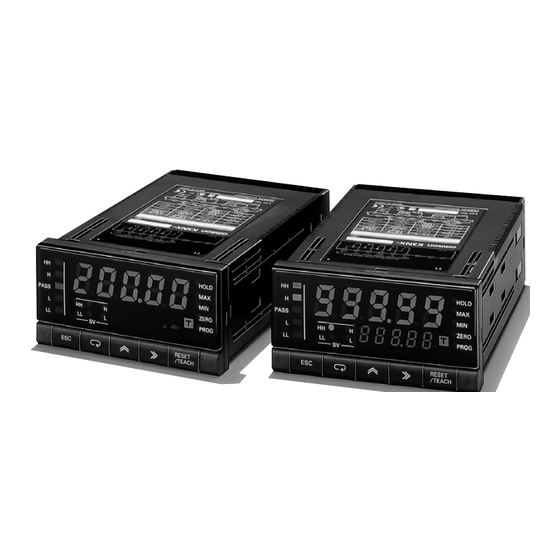

K3NV
Procesador inteligente de señal para
aplicaciones de pesaje y dosificación con
display LED de fácil lectura
• Fácil programación desde el teclado del panel frontal o vía
RS-232C, RS-485 o RS-422.
• Programación con fácil configuración y calibración.
• Función de escala de fácil uso con el método de programación
mediante teclas.
• Gran variedad de tarjetas de salida, entre las que se incluyen
tarjetas de salida analógica y de comunicaciones.
• Función de autotara que permite ajustar el cero a la posición de
referencia.
• Fuente de alimentación para célula de carga de 100 mA a
10 Vc.c.
• Panel frontal NEMA4X/IP66.
• Conforme con las normas sobre compatibilidad electromagné-
tica EN61010-1 (IEC61010-1).
• Homologación UL/CSA.
Estructura de la referencia
■ Composición de la referencia
Se pueden solicitar unidades base y tarjetas de salida opcionales de forma individual o en conjuntos. Consulte la tabla Combinaciones de tarjetas
de salida disponibles en la página 2.
Unidades base
K3NV -
1
2
3
4
1, 2. Códigos de sensores de entrada
LC:
Entrada de célula de carga
3. Tensión de alimentación
1:
100 a 240 Vc.a.
2:
12 a 24 Vc.c.
4. Display
A:
Básico
C:
Display LED de valor seleccionado
5, 6, 7, 8. Códigos de tipo de salida
C1:
3 salidas de discriminación de relé (H, PASS, L: SPDT)
C2:
5 salidas de discriminación de relé
(HH, H, L, LL: SPST-NA; PASS: SPDT)
C5:
5 salidas de discriminación de relé
(HH, H, L, LL: SPST-NC; PASS: SPDT)
T1:
5 salidas de discriminación de transistor
(colector abierto NPN)
T2:
5 salidas de discriminación de transistor
(colector abierto PNP)
B2:
Salida BCD (colector abierto NPN) (ver nota)
B4:
Salida BCD + 5 salidas de transistor (colector abierto NPN)
Nota: Estos tipos de salida están disponibles sólo en los modelos básicos.
Tarjetas de salida
K31 -
5
6
7
8
Unidades base con tarjetas de salida
K3NV -
1
2
3
L1:
Salida analógica (4 a 20 mA) (ver nota)
L2:
Salida analógica (1 a 5 Vc.c.) (ver nota)
L3:
Salida analógica (1 mV/10 dígitos) (ver nota)
L4:
Salida analógica, 4 a 20 mA + 5 salidas de transistor
(colector abierto NPN)
L5:
Salida analógica, 1 a 5 V + 5 salidas de transistor
(colector abierto NPN)
L6:
Salida analógica, 1 mV/10 dígitos + 5 salidas de transistor
(colector abierto NPN)
L7:
Salida analógica (0 a 5 Vc.c.) (ver nota)
L8:
Salida analógica (0 a 10 Vc.c.) (ver nota)
L9:
Salida analógica, 0 a 5 Vc.c.+ 5 salidas de transistor
(colector abierto NPN)
L10: Salida analógica, 0 a 10 Vc.c.+ 5 salidas de transistor
(colector abierto NPN)
FLK1: Comunicaciones RS-232C (ver nota)
FLK2: Comunicaciones RS-485 (ver nota)
FLK3: Comunicaciones RS-422 (ver nota)
FLK4: RS-232C + 5 salidas de transistor (colector abierto NPN)
FLK5: RS-485 + 5 salidas de transistor (colector abierto NPN)
FLK6: RS-422 + 5 salidas de transistor (colector abierto NPN)
Procesador inteligente de señal
®
-
4
5
6
7
8
K3NV
1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Omron K3NV

  • Página 1 Se pueden solicitar unidades base y tarjetas de salida opcionales de forma individual o en conjuntos. Consulte la tabla Combinaciones de tarjetas de salida disponibles en la página 2. Unidades base Tarjetas de salida Unidades base con tarjetas de salida K3NV - K31 - K3NV - 1, 2. Códigos de sensores de entrada Salida analógica (4 a 20 mA) (ver nota) Entrada de célula de carga...
  • Página 2: Tabla De Selección

    Tabla de selección ■ Unidades base Modelo Tensión de alimentación 100 a 240 Vc.a. 12 a 24 Vc.c. K3NV-LC1A K3NV-LC2A Modelos básicos Estos modelos incluyen un dis- play LED de valor de proceso y teclas de control del panel frontal.
  • Página 3: Especificaciones

    Nota: Un K3NV con tensión de alimentación de c.c. necesita aproximadamente 1 A c.c. como corriente de alimentación de control en el momento que se conecta el K3NV. No olvide tener esto en cuenta cuando utilice varias unidades K3NV. Cuando el K3NV no esté en operación de medición (por ejemplo, se acaba de conectar o está...
  • Página 4: Características

    Nota: 1. El acrónimo "rdg" significa "valor de lectura". 2. La precisión está garantizada a una temperatura ambiente de 23±5°C. La fiabilidad es ±0,1% FS para valores menores que el 10% del valor de entrada máximo para cualquier rango de entrada. K3NV Procesador inteligente de señal...
  • Página 5: Valores Nominales De Entrada/Salida

    Lectura Valor de proceso, valor seleccionado de discriminación, valor máximo, valor mínimo, datos de mode- lo, código de error y otros. Consulte el Manual de operación de comunicaciones para obtener información más detallada. K3NV Procesador inteligente de señal...
  • Página 6: Ejemplo De Conexión De Célula De Carga

    ■ Ejemplo de escala (para rango A) Para visualizar un rango de 0 a 5 kgf con el K3NV según las especificaciones de la célula de carga (carga nominal: 5 kgf; tensión aplicada reco- mendada: 10 V; salida nominal: 2 mV/V (ver nota)), utilice los siguientes valores de escala.
  • Página 7: Conexiones

    18 mA (valor nominal). la fuente de alimentación del modelo utilizado antes de conectarla. LC: Entrada de célula de carga ANALOG COM. De 0,000 a 19,999 mV De –100,00 a 100,00 mV De 0,00 a 199,99 mV K3NV Procesador inteligente de señal...
  • Página 8: Unidad De Salida

    4 3 2 1 Carcasa: XM2S-2511 • Conectores D-sub 9P para salida RS-422 (K31-FLK3 y K31-FLK6) (pedido por separado) Conector: XM2A-0901 Carcasa: XM2S-0911 • Conectores D-sub 9P para salida RS-232C (K31-FLK4) (pedido por separado) Conector: XM2D-0901 Carcasa: XM2D-0911 K3NV Procesador inteligente de señal...
  • Página 9: Diagrama De Bloques

    Circuito de Fuente de Circuito de conversión A/D alimentación fuente de Circuito de estabi- del control lización de tensión alimentación Microprocesador de 8 bits Circuito de estabi- Circuito de entrada de control lización de tensión K3NV Procesador inteligente de señal...
  • Página 10: Operación

    Escala scal Selección del modelo (pattern) de salida c-out El K3NV convierte las señales de entrada en los valores físicos que se deseen. Los modelos (pattern) de salida de discriminación se pueden selec- cionar de acuerdo con el cambio de nivel. Seleccione el modelo en...
  • Página 11: Diagrama De Operación De Salida Bcd

    30 ms El K3NV emite salidas de cada medición a intervalos de 64 ms cuando la señal REQ está en ON de forma continua. Si la señal HOLD se pone en ON en el momento en que la salida DATA pasa de datos 1 a datos 2 o viceversa, los datos BCD de salida tomarán uno de esos valores en función de la temporización de dicha señal, pero siempre habrá...
  • Página 12: Ejemplo De Conexión A Un Autómata Programable

    Ejemplo de conexión a un autómata programable K3NV PLC SYSMAC Unidad de entrada de c.c. 1. COMMON 2. 1 3. 2 4. 4 5. 8 23. DATA VALID 24. RUN 25. COMMON Unidad de salida de transistor 26. REQUEST 240 Ω...
  • Página 13: Ejemplo De Conexión A Una Unidad De Visualización

    Ejemplo de conexión a una unidad de visualización K3NV 1.COMMON 23.DATA VALID 24.RUN 25.COMMON Conectado 26.REQUEST +5 V 240 Ω 240 Ω 30.RESET 240 Ω 31.POLARITY 240 Ω (Polaridad: +, –) M7E-01D#N2 ó M7E-01H#N2 Unidad de display digital M7E K3NV...
  • Página 14: Descripción Del Panel Frontal

    PROG: Se enciende o parpadea mientras se configuran los parámetros. 8. Indicador teaching Se enciende cuando está habilitada la función teaching y parpadea cuando el K3NV está en operación teaching. 9. Tecla RESET/TEACH Al pulsar esta tecla se restablecen el cero forzado, el valor máximo y el valor mínimo.
  • Página 15: Dimensiones

    Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario. Display PV 14,2 Sección del panel +0,8 −0 +0,8 75 mín. −0 Nota: El modelo K3NV usa terminales M3,5. Se suministra con una cubierta 120 mín. de terminales. K3NV Procesador inteligente de señal...
  • Página 16: Precauciones De Aplicación

    • Asegúrese de realizar el cableado correctamente, comprobando las denominaciones de los terminales. Un cableado incorrecto puede provocar un incendio. • Asegúrese de apretar los tornillos correctamente en el bloque de Panel terminales. • No conecte nada a los terminales no utilizados. K3NV Procesador inteligente de señal...
  • Página 17: Etiqueta De Unidad (Incluida)

    Instale protectores de sobretensiones o filtros de ruido en los dispo- sitivos periféricos que generen ruido (en concreto, dispositivos con inductancia, como motores eléctricos, transformadores, solenoides y bobinas magnéticas). Filtro de línea K3NV K3NV − Atenuador de picos Para evitar el ruido inductivo, separe el cableado de las líneas conectadas al bloque de terminales de las líneas de alimentación...
  • Página 18: Procedimientos De Operación

    5 s durante 5 s durante 5 s Nota: Cuando se muestra un valor seleccionado de discriminación, se puede cambiar utilizando la tecla Más y la tecla Desplazamiento (si la protección de teclas está desactivada). K3NV Procesador inteligente de señal...
  • Página 19: Procedimientos De Configuración

    Los parámetros a los que se puede acceder desde un K3NV varían en función de la tarjeta de salida instalada.
  • Página 20: Selecciones Iniciales

    (por lo que no se podrán ajustar). • Si la configuración de rango de entrada se cambia, los valores de escala y los parámetros de rango de salida analógica se restablecerán a los valores iniciales. Ajuste primero el rango de entrada. K3NV Procesador inteligente de señal...
  • Página 21: Modo De Protección

    Sin operación con teclado durante 5 s Límite inferior (L) del ran- − go de salida analógica Sin operación con teclado durante 5 s Programación remota/local Remoto: Local: Las selecciones visualizadas en vídeo inverso son selecciones iniciales. K3NV Procesador inteligente de señal...
  • Página 22: Selecciones Del Modo De Protección

    Menú de valor rámetro. /1/2 seleccionado × Menú de esca- × × Menú de confi- guración × Menú de op- ciones Nota: Si transcurren 5 segundos sin que se pulse ninguna tecla, la configuración se registra automáticamente. K3NV Procesador inteligente de señal...
  • Página 23: Detección Y Corrección De Errores

    3 s.) rado en remota. selección de remoto/local configu- rada en remoto, el error parpadea- rá durante 3 s. Para permitir que la configuración se pueda cambiar, configure la selección de remoto/ local en local. K3NV Procesador inteligente de señal...
