5.3 Reguladores
5.3.1 Reguladores eléctricos externos
Los bornes 7, 8 y 9 están destinados
a la conexión de reguladores exter-
nos, como un termostato de calefacción
a 24 voltios, Vaillant.
5.3.2 Válvulas termostáticas de
radiador
El aparato está dotado de una válvula
de by-pass automática, y por tanto es
ideal para instalaciones con válvulas
termostáticas de radiador (no se preci-
sa ninguna válvula de by-pass separa-
da).
Para asegurar un ahorro óptimo de
combustible, recomendamos que en
caso de utilizar válvulas termostáticas
de radiador se instale asimismo un
termostato programable o un reloj
temporizador con termostato Vaillant,
para asegurar la completa descone-
xión del aparato cuando no se preci-
se calor (en este caso, el radiador
instalado en la habitación en que se
encuentra el termostato no debe llevar
válvula termostática).
5.3.3 Bomba de circulación y modos
de funcionamiento
Cambiando la posición del conector
(1, fig. 5.5) a I, II, o S se pueden
obtener los modos operativos de la
bomba según Tabla 5.6.
5.3.4 Economizador anticíclico
El aparato dispone de un
economizador anticíclico que permite
evitar las breves conexiones y
desconexiones del aparato que
suponen un elevado consumo
energético. Este dispositivo impide el
reencendido del aparato en calefac-
ción durante un periodo ajustado en
fabrica de 5 min. aproximadamente
(en a.c.s. no se ve afecto). El periodo
de retraso puede ser reajustado por
un téchnico cualificado mediante el
potenciómetro (1, fig. 5.6). El margen
de regulación esta entre 1 y 12 min.
aproximadamente. Modificando este
ajuste de tiempo, también se modifica
de igual modo el tiempo de
funcionamiento posterior de la bomba
en la posición S (ver apartado 5.3.3).
12
Advertencia: Para anular
momentáneamente esta temporización
basta con desconectar durante
algunos segundos el interruptor princi-
pal de la caldera y volver a conectar.

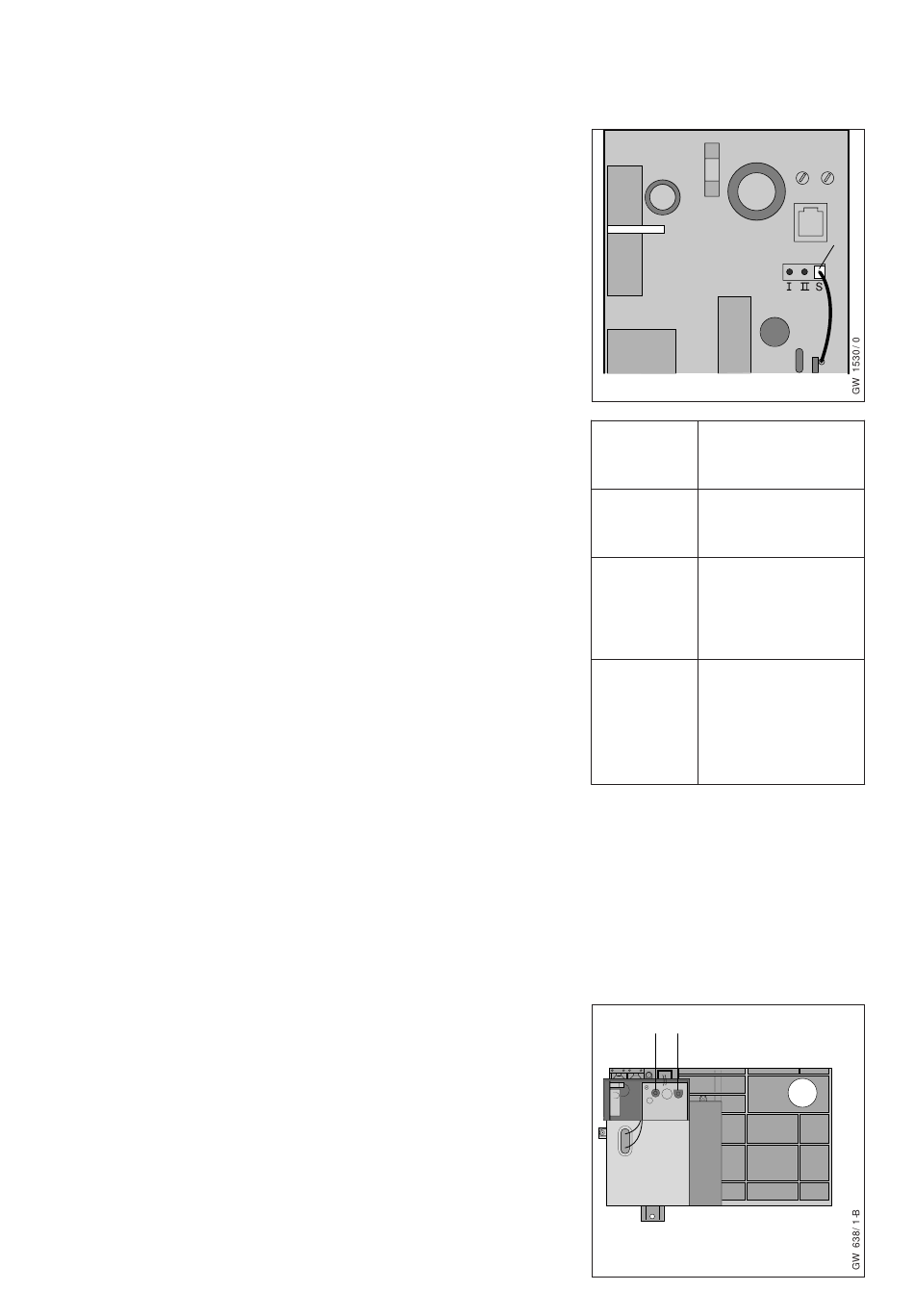

Fig. 5.5
Modo operativo
la bomba se activa
I-
cuando el termostato
continuo
solicite calor
la bomba se activa
cuando el termostato y el
II-
regulador de temperatu-
intermitente
ra de calefacción (NTC)
soliciten calor
Igual que el modo
operativo II (intermiten-
S-
te); después de apagarse
preajustado
1)
el quemador la bomba
permanece en servicio
durante 5 minutos
Tabla 5.6
1)
Se recomienda el modo operativo S con la
conexión de un termostato de ambiente (bornes de
conexión 7, 8, 9 regulador de mando climático o
ambiental).
2)
Véase además párrafo 5.3.4 "Sistema anticiclo
para servicio calefacción".
1
2
Fig. 5.6
1
1),2)
