6.7 Análisis de mediciones
Una vez realizada la medición, las mediciones obte-
nidas con Imagescan pueden
- analizarse directamente en el monitor
- o procesarse posteriormente con el software Ferroscan
PC, una vez transferidas a un ordenador personal.
Las mediciones generadas con Quickscan solo
pueden analizarse con el software Ferroscan
PC; por ejemplo con funciones estadísticas espe-
ciales.
El análisis de las mediciones con el software Ferroscan
PC se describe ampliamente en el manual del soft-
ware.
Procedimiento

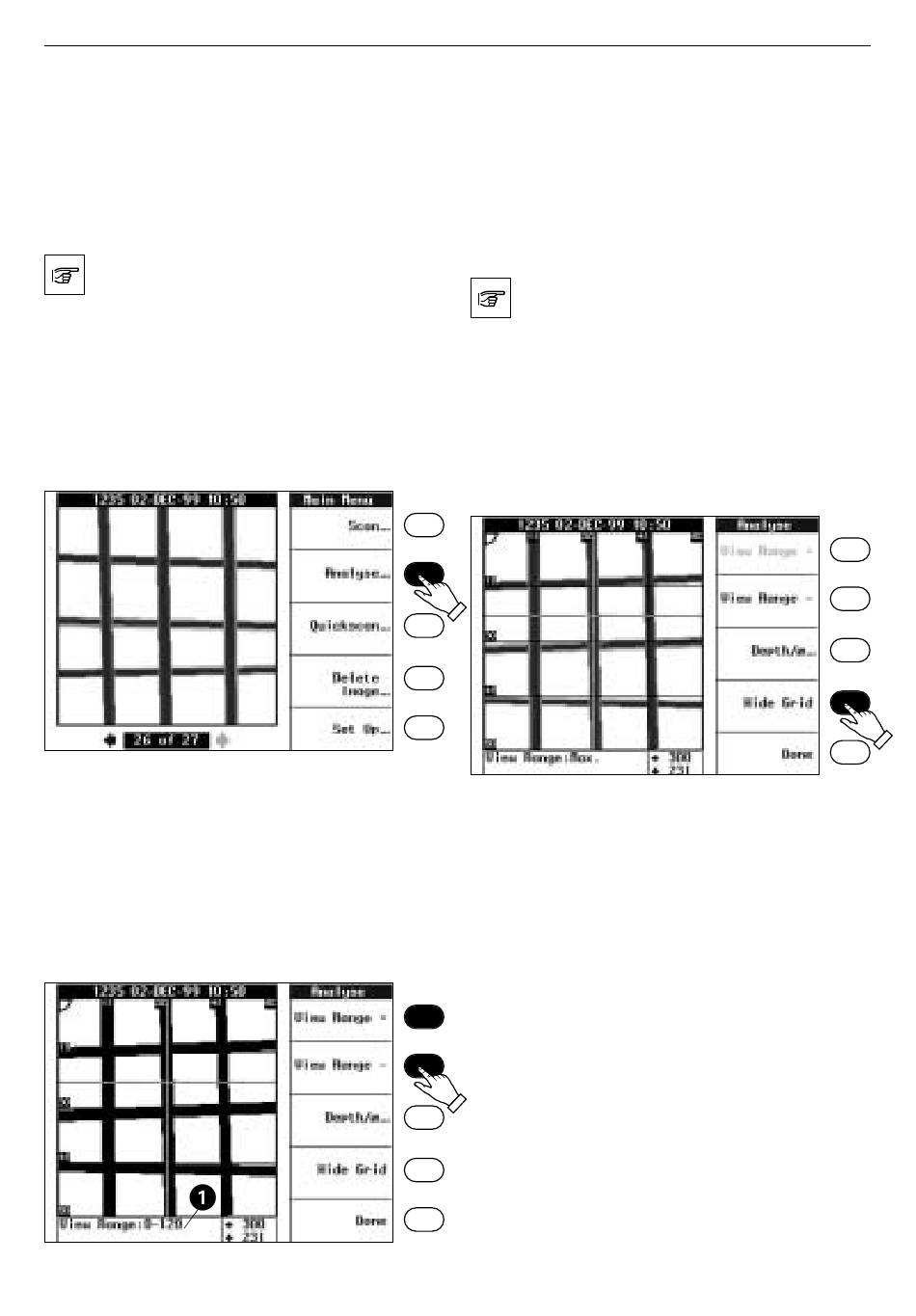

Presionar la teck Analyse: para obtener el menu de
evaluación.
La teck de analysis no puede operer en la funa
Quickscan.
Para determinar rápidamente la posición de las
armaduras, con las teclas de función "Profundidad
+" y "Profundidad –" pueden visualizarse las sec-
ciones de profundidad de la base de hormigón.
La profundidad mostrada (1) hace referencia siem-
pre a la superficie de hormigón. Dentro de la pro-
fundidad seleccionada aparecen los hierros de la
armadura en blanco y negro.
La profundidad indicada es correcta hasta
cierto punto. Con secciones de profundidad
es posible
- determinar a grosso modo los diámetros,
- deducir la profundidad aproximada de la primera
y segunda capas de armadura.
Activar / Desactivar la rejilla de medición
La rejilla desaparece con la tecla de función "Rejilla
desc. (OFF)". Volviendo a pulsar este tecla de fun-
ción reaparece la rejilla.
La rejilla de medición
- permite deducir las posiciones,
- en determinadas circunstancias puede tapar deta-
lles del análisis y estorbar.
