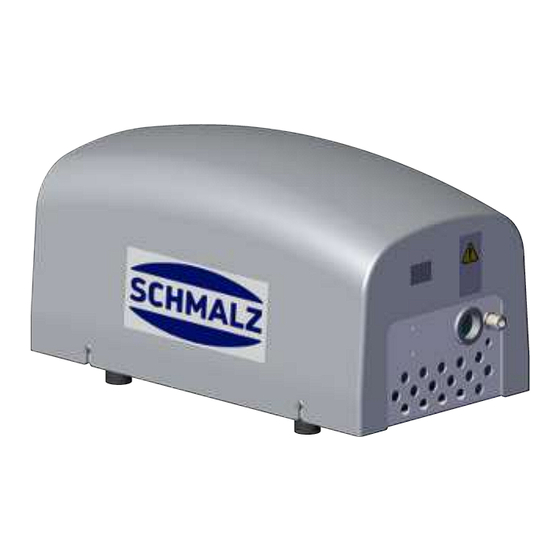

- Página 1 Caja de insonorización SBB-EVE-ST-VZ de Schmalz Instrucciones de funcionamiento WWW.SCHMALZ.COM ES · 30.30.01.02503 · 01 · 10/20...
- Página 2 © J. Schmalz GmbH, 10/20 Esta obra está protegida por los derechos de autor. Sus derechos son propiedad de la empresa J. Schmalz GmbH. La reproducción total o parcial de esta obra está solo permitida en el marco de las disposiciones le- gales de la Ley de protección de los derechos de autor.
-
Página 3: Tabla De Contenido
Índice temático Índice temático 1 Información importante .......................... 4 Nota para el uso de este documento .................... 4 Documentos aplicables ........................ 4 La documentación técnica forma parte del producto .............. 4 Placa de características........................ 4 Indicaciones de aviso en este documento.................. 4 Símbolos............................... -
Página 4: Información Importante
Transporte, alojamiento, puesta en marcha y puesta fuera de servicio • Funcionamiento seguro, trabajos de mantenimiento necesarios, subsanación de posibles averías En el Manual de instrucciones se describe el producto en el momento de ser entregado por Schmalz. 1.2 Documentos aplicables •... -
Página 5: Símbolos
Información importante Palabra de advertencia Significado PRECAUCIÓN Indica un peligro de riesgo bajo que puede ocasionar una lesión leve o mo- derada si no se evita. NOTA Indica un peligro que ocasiona daños materiales. 1.6 Símbolos Este signo hace referencia a información útil e importante. ü... -
Página 6: Notas De Seguridad Básicas
2.1 Uso previsto La caja de insonorización SBB de Schmalz sirve para alojar una bomba de vacío. Esta reduce el nivel acústi- co de la bomba de vacío durante su funcionamiento y la protege de la suciedad y de los daños por in- fluencias externas. -
Página 7: Zona De Peligro
Notas de seguridad básicas • Casco protector industrial • Protección auditiva clase L o suprior • Gafas protectoras clase F • Ropa ajustada Obsérvense las disposiciones nacionales. 2.6 Zona de peligro Las personas que se encuentren en la zona de peligro de la caja de insonorización pueden sufrir lesiones graves. -
Página 8: Descripción Del Producto
Descripción del producto 3 Descripción del producto 3.1 Diseño de la caja de insonorización Paso para tubo flexible de alimentación Paso de cables de vacío Bandeja de chapa Cubierta Cubierta del ventilador Amortiguador de vibración Aberturas de aire de salida Fijación del filtro de polvo (opcional) 3.2 Datos técnicos Número de artículo 11.04.03.10315... -
Página 9: Transporte Y Almacenamiento
1. Comprobar la integridad de la totalidad del envío utilizando para ello el albarán de entrega adjun- 2. Comunicar inmediatamente al transportista y a J. Schmalz GmbH cualquier daño ocasionado por un embalaje incorrecto o por el transporte. - Página 10 Transporte y almacenamiento 1. Afloje los cuatro tornillos de fijación de la cu- bierta. 2. Retire la cubierta hacia arriba. 3. Eleve la bandeja de chapa y el generador de vacío a la vez con ayuda de la armella. 10 / 20 ES ·...
-
Página 11: Instalación
Instalación 5 Instalación 5.1 Indicaciones de seguridad para la instalación PELIGRO Descarga eléctrica por componentes eléctricos bajo tensión Lesiones graves o mortales. 4 Antes de realizar los trabajos de instalación y mantenimiento, así como antes de la sub- sanación de fallos, asegúrese de que los componentes eléctricos no estén bajo tensión. 4 Desconecte el interruptor de corriente y asegúrelo contra una nueva conexión no auto- rizada. -
Página 12: Montaje De La Caja De Insonorización
4. Opción: Fije la caja de insonorización con cua- tro tornillos hexagonales y tuercas de seguri- dad a la consola de soplante de Schmalz. 5. Retire la tubuladura de aspiración de la bom- ba de vacío. - Página 13 Instalación 6. Hermetice la tubuladura de aspiración con cin- ta de teflón y oriéntela según la figura. EVE 40 EVE 25 EVE 50 7. En función del modelo de bomba, atornille los tornillos de fijación con arandelas tensoras desde abajo en los cuatro orificios (véase la fi- gura).
- Página 14 Instalación 10. Apriete ligeramente las tuercas de seguridad hasta que hagan contacto con las arandelas. Si se aprieta excesivamente, esto afecta a la función del amortiguador de vibración. 11. Monte los pasos para el tubo de vacío y el ca- ble eléctrico.
- Página 15 Instalación 15. Coloque la cubierta del ventilador y fíjela con tornillos de corte alomados. 16. Opción: Fije el filtro de polvo con ayuda del ángulo de fijación suministrado y dos tornillos M6x12 a la caja de insonorización. 17. Recorte el tubo flexible de alimentación a la longitud adecuada.
-
Página 16: Puesta En Marcha
Instalación 20. Coloque la cubierta con cuidado desde arriba y fíjela a la chapa de fondo con cuatro torni- llos de fijación. ð La caja de insonorización está lista para funcionar. 5.4 Puesta en marcha ADVERTENCIA Fluye aire caliente del silenciador y calienta los componentes cercanos Quemaduras por tocar las superficies calientes. -
Página 17: Mantenimiento Y Limpieza
Mantenimiento y limpieza 6 Mantenimiento y limpieza 6.1 Indicaciones de seguridad para el mantenimiento Únicamente personal especialista cualificado en electricidad y mecánica puede llevar a cabo la instalación y el mantenimiento de la caja de insonorización. El personal debe haber leído y entendido el manual de instrucciones. PELIGRO Descarga eléctrica por componentes eléctricos bajo tensión Lesiones graves o mortales. -
Página 18: Puesta Fuera De Servicio Y Reciclaje
Para asegurar que los materiales se desechan correctamente, diríjase a una empresa de trata- miento de desechos procedentes de mercancías técnicas, solicitando el cumplimiento de las di- rectivas referentes a residuos y medio ambiente vigentes en ese momento. Schmalz le asistirá con mucho gusto en la búsqueda de una empresa adecuada. - Página 19 30.30.01.02503 · 01 · 11/20 19 / 20...
