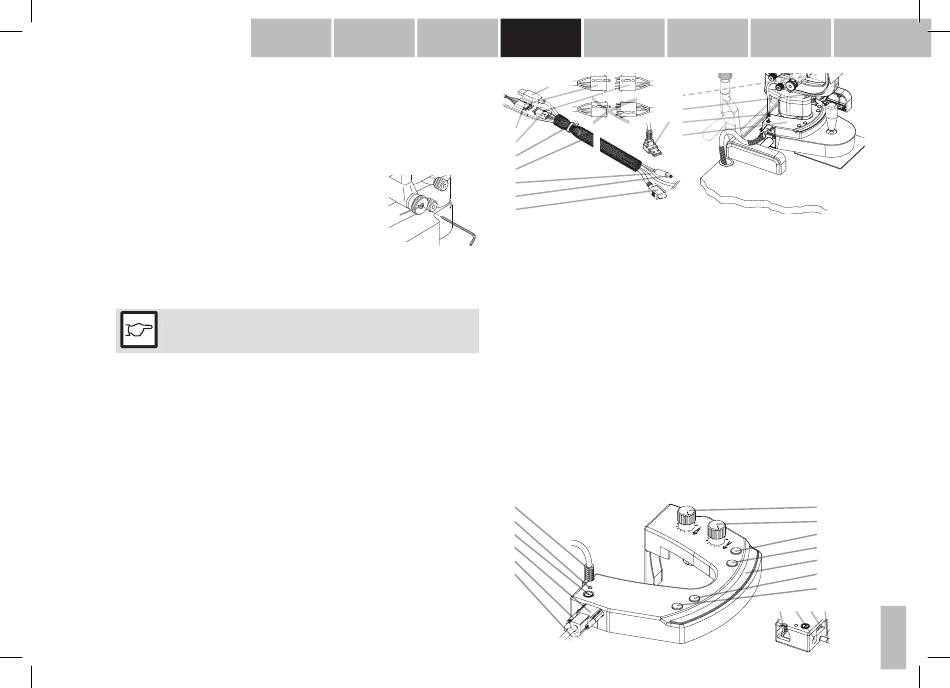

3.4 Microscopio e iluminación
La lámpara de hendidura se embala y envía montada. Antes de la puesta en mar‑
cha, retire la protección de transporte.
Fije la placa de protección higiénica (24) fijando el tornillo de fijación (23) en la
parte interior del brazo de soporte.
3.5 Regulación de la suavidad de ajuste de la hendidura
El pequeño tornillo en el centro del botón de ajuste derecho
(A) permite regular la fricción del movimiento giratorio de
estos botones de ajuste. Con un escaso giro a la derecha
(apriete) el proceso es más duro, mientras que a la izquier‑
da (extracción) es más suave. Debe estar duro como míni‑
mo para que la hendidura no se cierre sola.

3.6 Cableado paso a paso

Coloque el Release Module RM02 (73) sobre el carro cruzado de la lámpara de
hendidura. Los 4 imanes sirven de fijación.
¡INDICACIÓN!
No puede conectarse ningún dispositivo USB ajeno en las tomas de
USB (85) y (87)
Conecte la clavija del cable de la cámara (76) en la toma (85).
Presione dicho cable en la cavidad del brazo del microscopio (75).
Pase el cable de ordenador USB 3.0 (73), el cable de la fuente de alimentación
del aparato (72) y el cable del reposacabezas / iluminación LED / RM02 (71) por
el tubo trenzado (70).
Inserte la clavija del cable de la fuente de alimentación del aparato (72) en la
toma (86).
Inserte la clavija del cable de ordenador USB 3.0 (73) en la toma (87).
Tense el tubo trenzado y coloque una abrazadera para cables (69) en cada ex‑
tremo.
Coloque la cubierta del cableado (91) sobre los pernos roscados (88) y los torni‑
llos de la clavija USB.
Conecte el cable del reposacabezas (68) con su pareja (67) en el reposacabezas.
Monte la encimera y ponga la lámpara de hendidura sobre la mesa.
Conecte el cable de ordenador USB 3.0 (73) al ordenador.
Conecte el cable de alimentación (14) a la fuente de alimentación del aparato
(13).
Conecte la clavija de la fuente de alimentación del aparato a la red eléctrica.
Inserte el cable del reposacabezas (1) en el cabezal de la lámpara.
