5.4 Conectar la cámara
Conecte la cámara cilíndrica a la alimentación, a la red y a los cables
necesarios.
5.4.1 Definición de los hilos

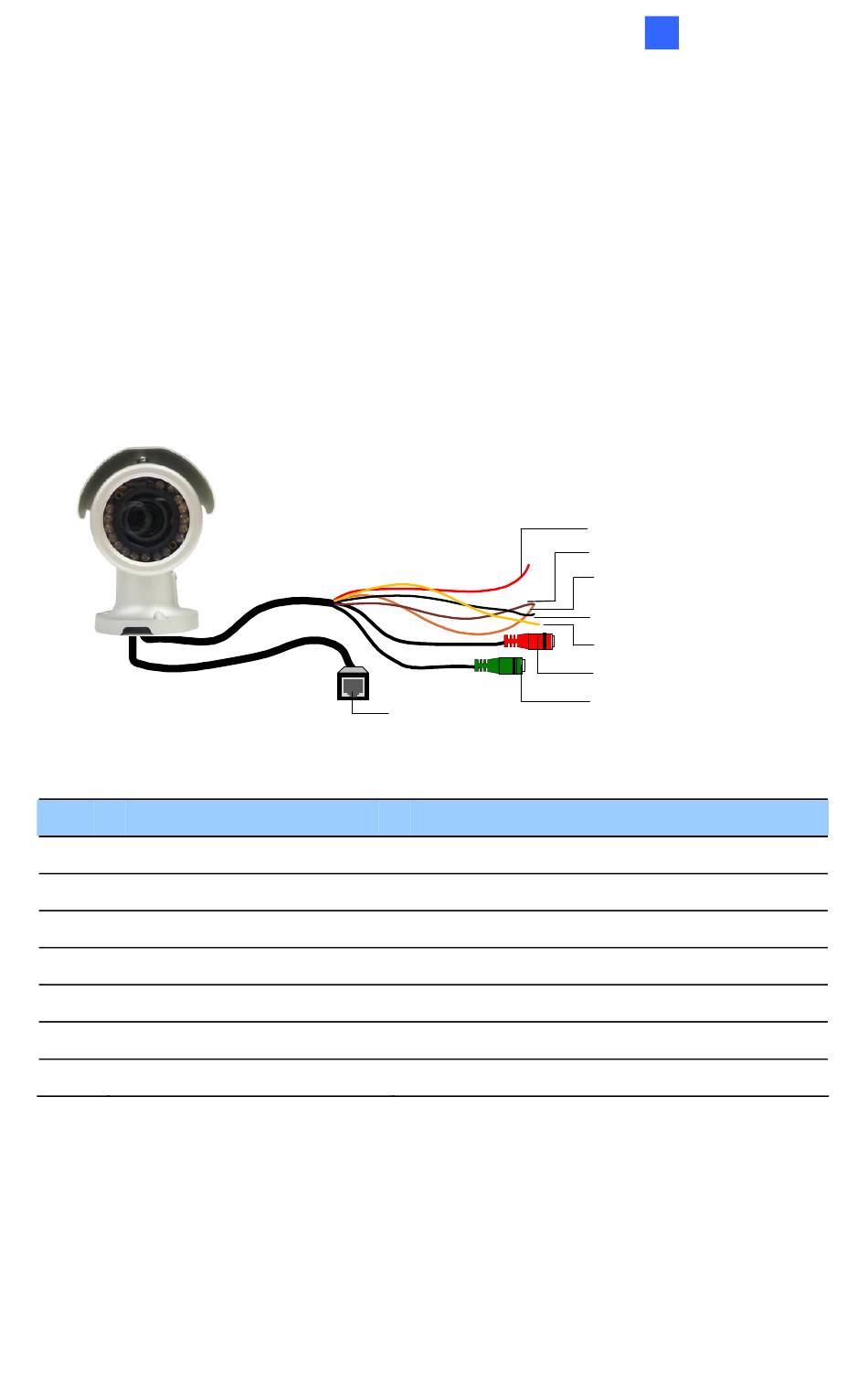

El cable de la cámara cilíndrica se ilustra y define a continuación:
Nº Color del hilo
1 Rojo
2 Marrón
3 Naranja
4 Negro
5 Amarillo
6 RCA rojo
7 RCA verde
Ethernet (PoE)
Definición
Entrada digital
12 VCC+ / 24 VCA+
Salida digital
12 VCC- / 24 VCA-
Tierra
Entrada de audio
Salida de audio
5
Cámara cilíndrica
Digital In (Red)
Entrada digital (rojo)
DC 12V+ / AC 24V + (Brown)
(Marrón)
Digital Out (Orange)
Salida digital (naranja)
DC 12V- / AC 24V - (Black)
(Negro)
GND (Yellow)
TIERRA (amarillo)
Audio In (Red)
Entrada de audio (rojo)
Audio Out (Green)
Salida de audio (verde)
