7.4 Conectar la cámara
Conecte el domo IP a prueba de vándalos a la alimentación, a la red y a
otros cables.
7.4.1 Definición de los hilos

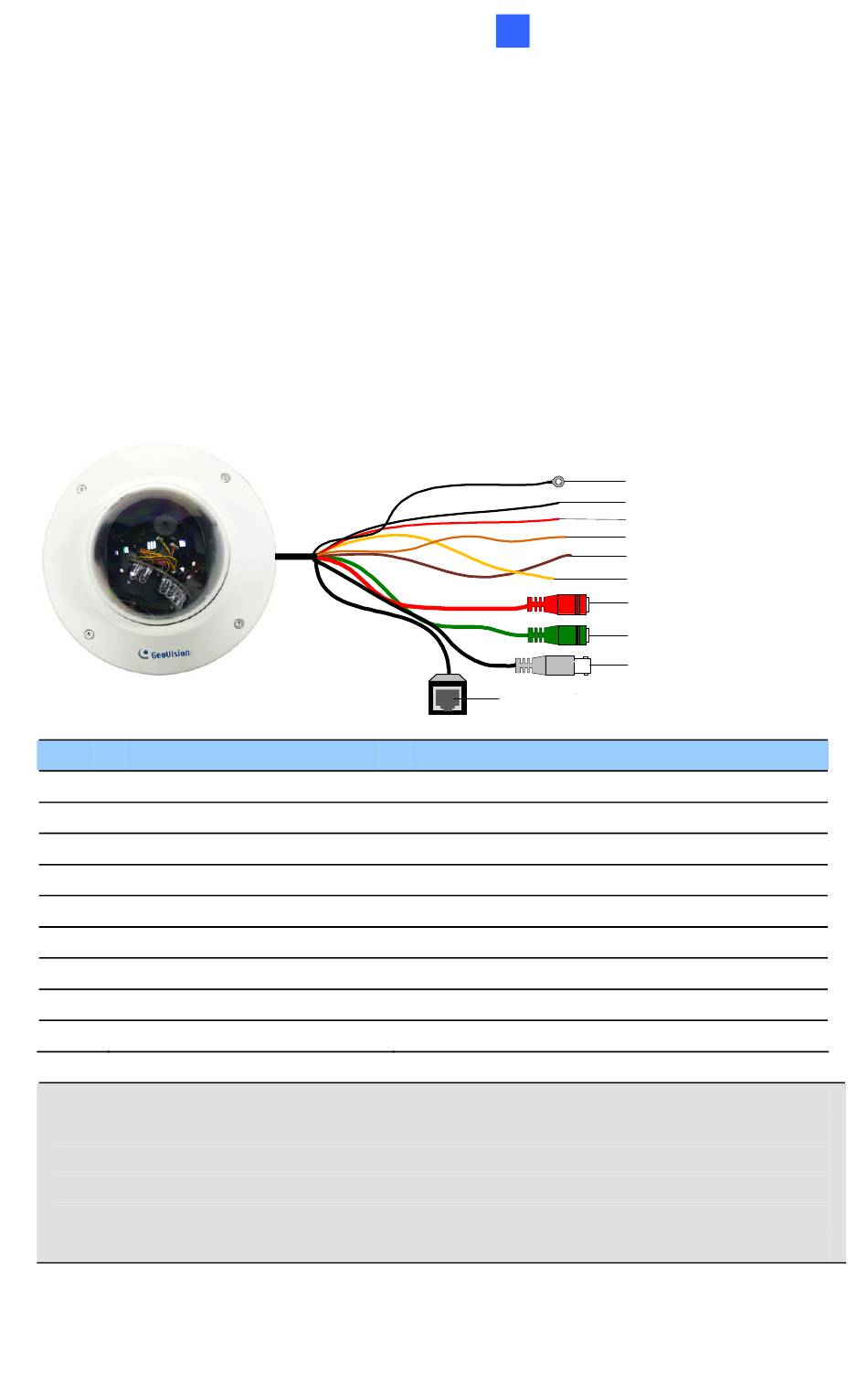

Los cables para el domo IP a prueba de vándalos se ilustra y define a
continuación.
Nº Color del hilo
1 Negro (grueso)
2 Negro (fino)
3 Rojo
4 Naranja
5 Marrón
6 Amarillo
7 RCA rojo
8 RCA verde
9 BNC negro
Nota: para utilizar la función de salida de TV, conecte el conector BNC
negro a un monitor y seleccione el formato de señal (NTSC o PAL) en el
campo TV Out (Salida de TV) de la interfaz Web. Para obtener detalles,
consulte la sección Configuración de vídeo del capítulo Modo de
administrador del Manual del usuario de la cámara IP H.264 GV que se
encuentra en el CD de software.
7
Domo IP a prueba de vándalos
Ethernet (PoE)
Definición
Tierra de protección
12 VCC- / 24 VCA-
12 VCC+ / 24 VCA+
Entrada digital
Salida digital
Tierra
Entrada de audio
Salida de audio
Salida de TV
Shielding ground
Tierra de protección
DC 12V- / AC 24V-
DC 12V+ / AC 24V+
Digital in (oragne)
Entrada digital (naranja)
Digital out (brown)
Salida digital (marrón)
Ground (yellow)
Tierra (amarillo)
Audio in (red)
Entrada de audio (rojo)
Audio out (green)
Salida de audio (verde)
Salida de TV
TV out
