AMI SAC254
Instalación
3.3.
Entrada de
muestras (sin
controlador del
caudal)
Entrada de
muestras (con
controlador del
caudal)
Desagüe
A-96.250.853 / 031120

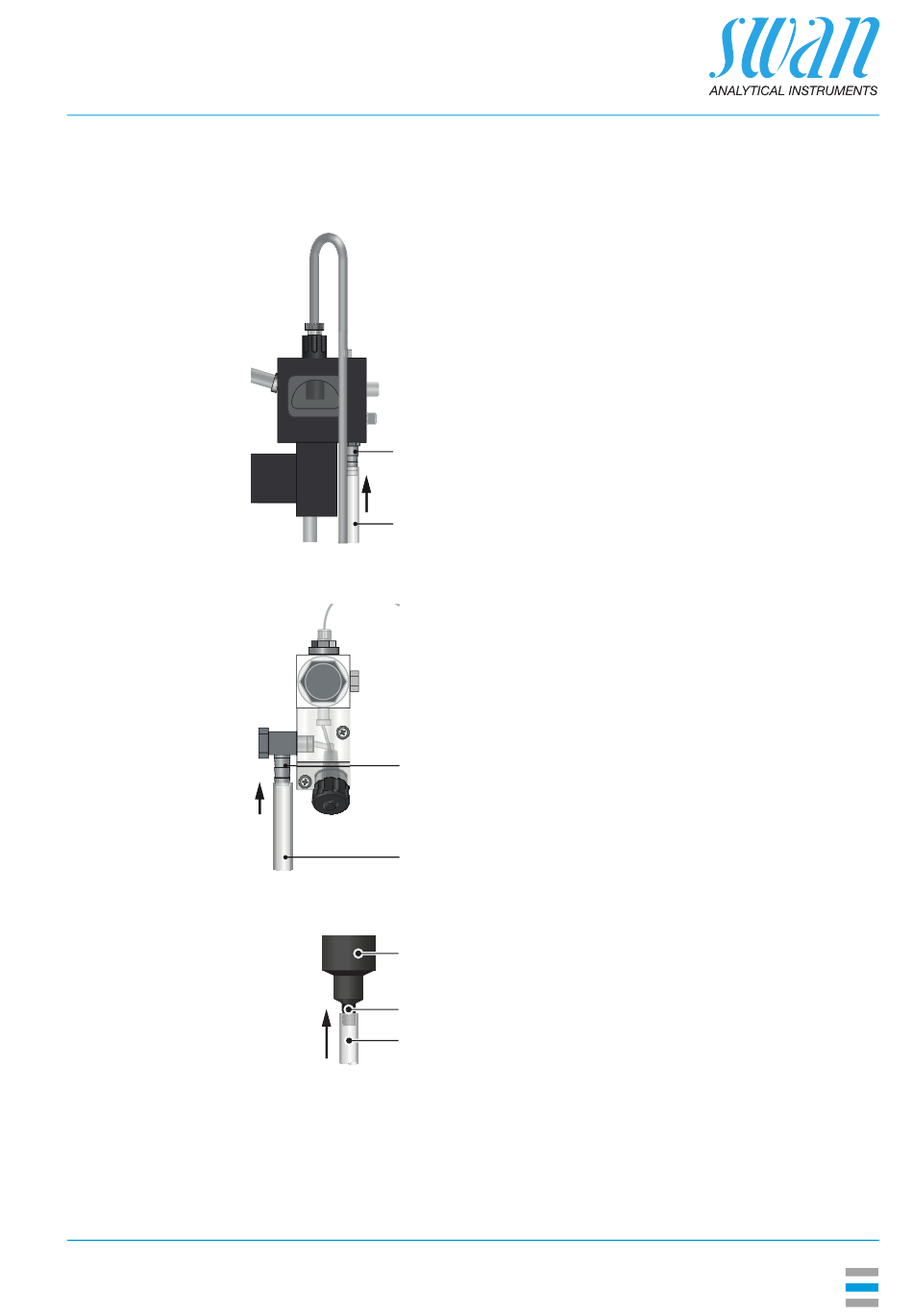

Conexión de las líneas de muestra y desagüe
A
B
Conectar un tubo de 10 mm a la boquilla para manguera [A].
A
B
Conectar un tubo de 10 mm a la boquilla para manguera [B].
A
B
C
Conectar un tubo de 20 mm [C] a la boquilla para manguera [B] y co-
locar el otro extremo en un desagüe sin presión.
A Boquilla para manguera con rosca 1/4"
B
Tubo de 10 mm
A
Boquilla para manguera con rosca 1/8"
B Tubo de 10 mm
A Tubo de desagüe
B
Boquilla para manguera
C Tubo de 20 mm
17
