Sustitución de los fusibles
WARNING
Tensión externa.
Los dispositivos que reciben alimentación externa conectados a
los relés 1 o 2 o al relé de alarma pueden causar descargas eléc-
tricas.
 Asegurarse de que los dispositivos conectados a los
contactos siguientes están desconectados de la alimentación
eléctrica antes de proseguir con la instalación.
– Relé 1
– Relé 2
– Relé de alarma
Cuando se funda un fusible, averiguar la causa y subsanarla antes
de colocar un fusible nuevo.
Usar unas pinzas o unos alicates de punta para retirar el fusible
defectuoso. Utilizar únicamente fusibles originales suministrados por
SWAN.

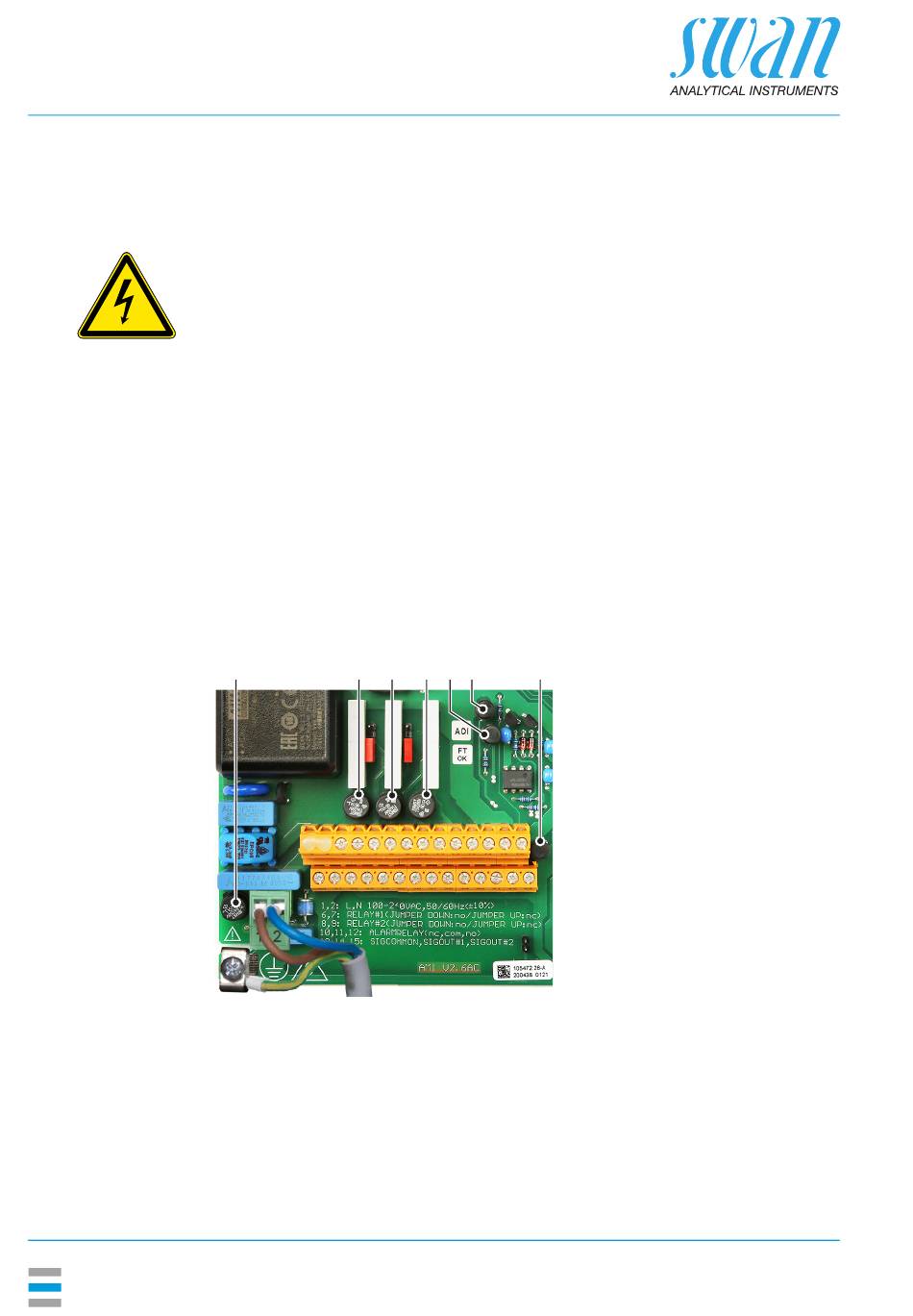

A B C D E F
A
Variante AC: 1.6 AT/250 V alimentación del instrumento
Variante DC: 3.15 AT/250 V alimentación del instrumento
B
1.0 AT/250 V relé 1
C 1.0 AT/250 V relé 2
D
1.0 AT/250 V relé de alarma
E 1.0 AF/125 V salida de señal 2
F 1.0 AF/125 V salida de señal 1
G
1.0 AF/125 V salida de señal 3
G
