2.3 INSTALACIÓN DEL NAM-232 EN UN CHASIS ICA-4/4L
El NAM-232 se puede instalar en un chasis ICA-4/4L. Si se utiliza esta configuración, la distancia
máxima del cableado para el lazo de comunicaciones en serie EIA-232 no debe superar los 20
metros de longitud (se pueden utilizar módems TPI-232 para aumentar la distancia). El EIA-232 se
utiliza para conectar la Central AFP-200 o las Centrales AM2020/AFP1010 al Módulo Adaptador
de Red NAM-232.
El NAM-232 se instala de forma similar a la LIB, CPU y SIB (ver Figura 2.3-1). Coloque las
lengüetas del chasis ICA-4/4L en los orificios del NAM-232 y deslice el NAM-232 hasta que encaje
con el conector macho de la placa del chasis. Cuando haya instalado el NAM-232 en el ICA-4L,
alimente el NAM-232 mediante la Placa del chasis. No es necesario conectar la alimentación separada
al NAM-232.

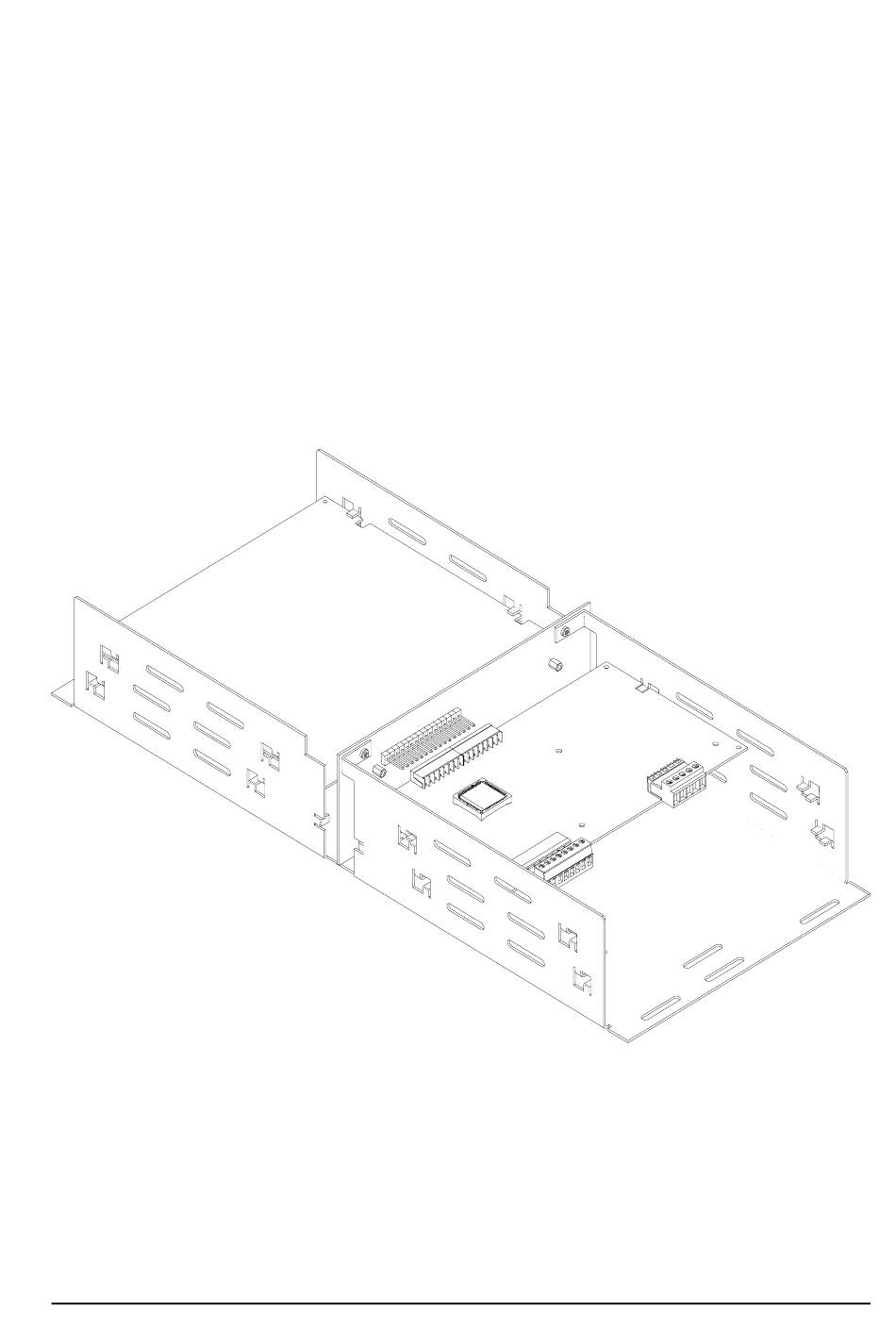

Figura 2.3-1 Instalación del NAM-232 en un chasis ICA-4/4L
