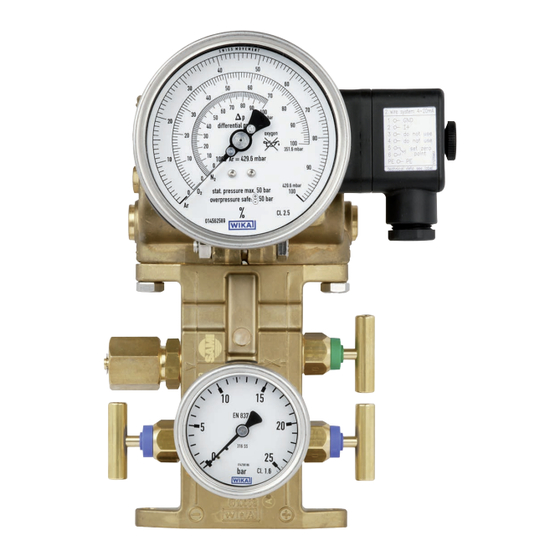

- Página 1 Manual de instrucciones Manómetro diferencial Modelos 712.15.100, 732.15.100 Cryo Gauge Modelo 712.15.100 con opciones sensor de presión diferencial e indicación de presión de trabajo...
- Página 2 Manual de instrucciones para manómetros de presión diferencial Modelos 712.15.100, 732.15.100 Página 3-19 © 2010 WIKA Alexander Wiegand SE & Co. KG Reservados todos los derechos. WIKA es una marca protegida en varios países. ® ¡Leer el manual de instrucciones antes de comenzar cualquier trabajo! ¡Guardar el manual para una eventual consulta!
-
Página 3: Tabla De Contenido
Anexo 1: Certificado CE de tipo (homologación Ex) para codificador rotatorio modelo 892.44 Información Este signo le proporciona informaciones, indicaciones o consejos. ¡Advertencia! Este símbolo advierte sobre acciones que pueden provocar daños personales o al equipo. Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 4: Seguridad
El presente manual de instrucciones se basa en la siguiente información: EN 837-2: Recomendaciones relativas a la selección y montaje de manómetros „ Hoja técnica PM 07.29: manómetros diferenciales modelos 712.15.100, 732.15.100 „ Hoja técnica PM 02.01, PM 02.02: Manómetros con muelle tubular „... -
Página 5: Tipos De Montaje Para Medición De Nivel
Extracción Condensado Montaje en pared Colocación/fijación con los 4 taladros de montaje M8 / 2 taladros de fijación Ø 8,5 Conexiones a proceso G 1/4 Orificios de montaje M8 Conexión Válvula com- de prueba pensadora Válvula de cierre Válvula de cierre Taladros de fijación Ø 8,5 Conexiones a proceso G 1/4 Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 6: Indicador De Presión Diferencial
975 mbar 0 ... 650 mbar - 0 ... 975 mbar 1.350 mbar 0 ... 900 mbar - 0 ... 1.350 mbar 1.725 mbar 0 ... 1.150 mbar - 0 ... 1.725 mbar Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 7: Ajuste De Span
A-10 Cryo o IS-3 Dos roscas hembra G ¼ en la cámara „ positiva del medio (brida de célula de Orificios de medición izquierda mirando el instrumen- montaje M8 to desde atrás), por ejemplo para recalibración Conexiones a proceso G 1/4 Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 8: Bloque De Válvulas Con Indicador De Presión De Trabajo (Opcional)
A continuación, debe controlarse también en las versiones con transmisor „ integrado el punto cero de éste (véase página 27). Tornillo c) Volver a cerrar la válvula compensadora de presión ranurado d) Abrir lentamente primero el grifo de cierre positivo y luego el negativo Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 9: Aplicaciones
Versión Ex modelo 892.44 „ Los manómetros diferenciales WIKA con transmisor incorporado modelo 89x.44, combinan las ventajas de una indicación mecánica in situ con los requerimientos de una transmisión eléctrica de señales para un moderno registro del valor de medición en la industria. - Página 10 Para que se mantenga la protección, Cubierta de cables es imprescindible volver a montar las Inserto de casquillo juntas Parte inferior de la caja de cables Juntas Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100...
-
Página 11: Datos Técnicos
El instrumento debe integrarse en la conexión equipotencial a través de la conexión +0 V/Sig- al proceso. 1) Solo posible dentro de los 30 segundos siguientes al establecimiento de la alimentación auxiliar Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 12: Medidas En Caso De Averías
Señal de punto cero Ajuste erróneo del punto cero Reajustar el punto cero demasiado grande Sobrecarga mecánica Ajustar nuevamente el transmisor, si necesario, enviar el instrumento de medición de vuelta al fabricante para reparación Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 13: Transmisor Para Indicador De Presión De Trabajo
Zona no explosiva Zona explosiva de conexión, 2 hilos Con cada manómetro diferencial con transmisor incorporado para indicación de la presión de trabajo se adjunta en la entrega el correspondiente manual de instrucciones. Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 14: Contactos Eléctricos (Opción)
El diseño garantiza entonces también en caso de corte de corriente una situación de contacto estable correspon- diente a la posición del indica- Borde de bayoneta dor de valor real. Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 15: Montaje De Los Contactos Eléctricos
Conector de 4 polos + l (hasta 50 V) „ con 2 m de cable 4 x 0,75 mm 2 Alcance del suministro: 1 conector moldeado en el cable de conexión, 1 tornillo central M3 x 20 y 1 junta Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... -
Página 16: Mantenimiento
2º contacto + blanco 11. Mantenimiento Los manómetros de presión diferencial WIKA no necesitan mantenimiento y destacan por su prolongada vida útil si se manejan y operan de forma apropiada. 12. Eliminación de residuos Una eliminación incorrecta puede provocar peligros para el medio ambiente. Eliminar los componentes de los instrumentos y los materiales de embalaje conforme a los reglamentos relativos al tratamiento de residuos y eliminación vigentes en el país de utiliza-... -
Página 17: Anexo 1: Certificado Ce De Tipo (Homologación Ex) Para
Anexo 1 Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100... - Página 18 Anexo 1 Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100...
- Página 19 Anexo 1 Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100...
- Página 20 Modificaciones técnicas reservadas. Sucursales WIKA en todo el mundo puede encontrar en www.wika.es. WIKA Alexander Wiegand SE & Co. KG Calle Josep Carner 11 - 17 08205 Sabadell (Barcelona)/España Tel. +49 9372 132-0 Fax: +34 933 938 666 info@wika.es www.wika.es Manual de instrucciones WIKA para modelos 712.15.100, 732.15.100...
