FERSYSTEM TOP MICRO C
Collegamento con tubi separati
C
53

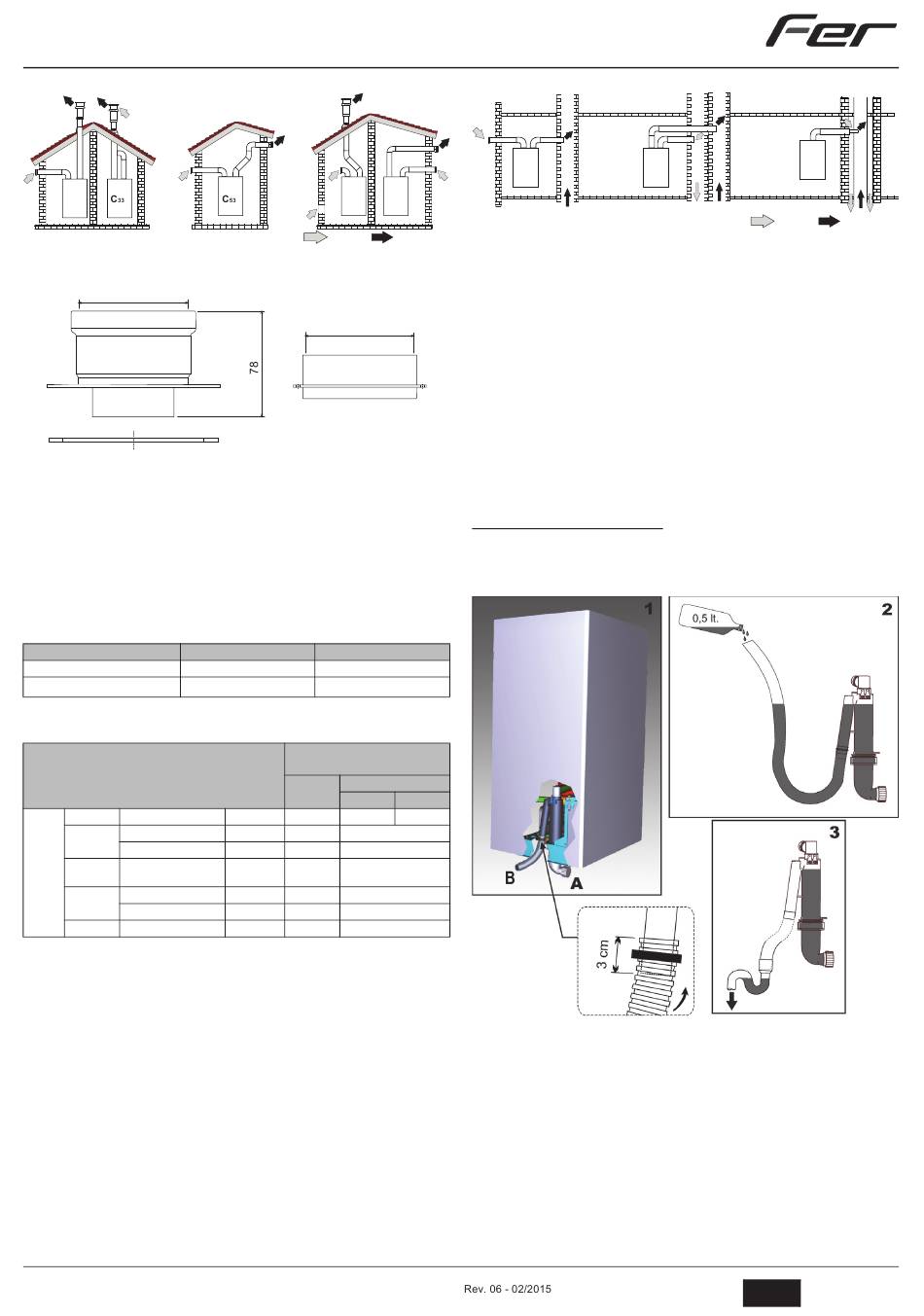

fig. 23 - Esempi di collegamento con tubi separati (
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
Ø81
fig. 24 - Accessorio di partenza per condotti separati
Prima di procedere con l'installazione, verificare che non sia superata la massima lun-
ghezza consentita tramite un semplice calcolo:
1.
Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2.
Consultare la tabella 4 ed individuare le perdite in m
componente, a seconda della posizione di installazione.
3.
Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 3.
Tabella. 3 - Massima lunghezza condotti separati
FERSYSTEM TOP MICRO 25 C
Massima lunghezza consentita
Tabella. 4 - Accessori
Ø 80
TUBO 1 m M/F
CURVA 45° M/F
90° M/F
TRON-
con presa test
CHETTO
TERMINALE aria a parete
fumi a parete con antivento 1KWMA86A
CAMINO Aria/fumi sdoppiato 80/80
B
C
23
= Aria /
Ø80
041003X0
(metri equivalenti) di ogni
eq
Condotti separati
Condotti separati
FERSYSTEM TOP MICRO 35 C
75 m
55 m
eq
eq
Perdite in m
eq
Aspirazione
Scarico fumi
aria
Verticale
1KWMA83W
1.0
1.6
1KWMA65W
1.2
1KWMA01W
1.5
1KWMA70W
0.3
1KWMA85A
2.0
-
5.0
1KWMA84U
-
12.0
cod. 3540T333 -
Collegamento a canne fumarie collettive
C
83
13
fig. 25 - Esempi di collegamento a canne fumarie (
= Fumi)
Se si intende collegare la caldaia FERSYSTEM TOP MICRO C ad una canna fumaria
collettiva o ad un camino singolo a tiraggio naturale, canna fumaria o camino devono es-
sere espressamente progettati da personale tecnico professionalmente qualificato in
conformità alle norme vigenti ed essere idonee per apparecchi a camera stagna dotati
di ventilatore.
In particolare, camini e canne fumarie devono avere le seguenti caratteristiche:
Essere dimensionati/e secondo il metodo di calcolo riportato nelle norme vigenti.
Essere a tenuta dei prodotti della combustione, resistenti ai fumi ed al calore ed im-
permeabili alle condense.
Avere sezione circolare o quadrangolare, con andamento verticale ed essere prive
di strozzature.
Avere i condotti che convogliano i fumi caldi adeguatamente distanziati o isolati da
materiali combustibili.
Essere allacciati ad un solo apparecchio per piano.
Essere allacciati ad un'unica tipologia di apparecchi (o tutti e solo apparecchi a ti-
raggio forzato oppure tutti e solo apparecchi a tiraggio naturale).
Essere privi di mezzi meccanici di aspirazione nei condotti principali.
Essere in depressione, per tutto lo sviluppo, in condizioni di funzionamento stazio-
nario.
Avere alla base una camera di raccolta di materiali solidi o eventuali condense mu-
nita di sportello metallico di chiusura a tenuta d'aria.

3.7 Collegamento scarico condensa

La caldaia è dotata di sifone interno per lo scarico condensa. Montare il raccordo d'ispe-
zione A ed il tubo flessibile B, innestandolo a pressione per circa 3 cm e fissandolo con
una fascetta. Riempire il sifone con circa 0,5 lt. di acqua e collegare il tubo flessibile
all'impianto di smaltimento.
Orizzontale
2.0
1.8
2.0
0.3
-
C
43
fig. 26 - Collegamento scarico condensa
C
43
= Aria /
= Fumi)
7
IT
