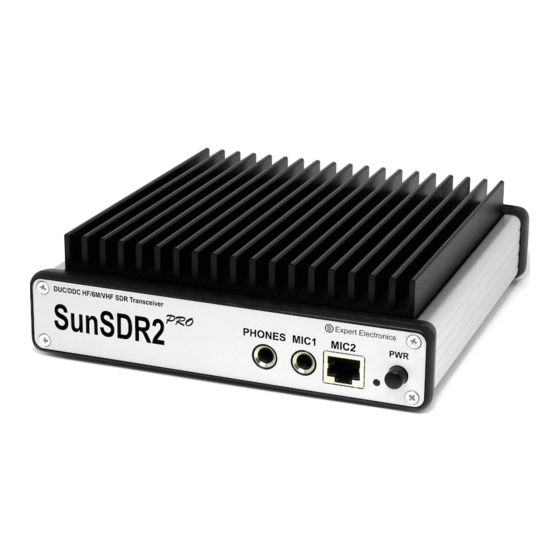

Expert Electronics SunSDR2 PRO Manual De Usuario

Transceptor hf / 50 mhz / vhf

Publicidad

Enlaces rápidos

Muestreo directo transceptor SDR
SunSDR2 PRO
TRANSCEPTOR HF / 50 MHz / VHF
MANUAL DE USUARIO
1.5.0
Traducido al Castellano por EA1AHA-Juan Carlos
© 2018 Expert Electronics
1.5.0

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Expert Electronics SunSDR2 PRO

  • Página 1 Muestreo directo transceptor SDR SunSDR2 PRO TRANSCEPTOR HF / 50 MHz / VHF MANUAL DE USUARIO 1.5.0 Traducido al Castellano por EA1AHA-Juan Carlos © 2018 Expert Electronics 1.5.0...
  • Página 3: Tabla De Contenido

    1. LEA ESTO PRIMERO 1.1 Felicitaciones .................. 5 1.2 Características ................5 1.3 Accesorios suministrados .............. 6 1.4 Precauciones ..........……......6 1.5 Contrato de licencia del software ExpertSDR2 ......7 1.6 Derechos de autor ................. 8 1.7 Contactos ............
  • Página 4 5.3.1.7 Ext Ctrl ................. 45 5.3.1.8 Expert ……………………………………………………….…… 47 5.3.2 Menú de la tarjeta de sonido............49 5.3.2.1 Tarjeta de sonido ..............49 5.3.2.2 Salida de línea ..............50 5.3.3 Menú de pantalla ..............50 5.3.3.1 Ventana principal ..............51 5.3.3.2 Espectro ................
  • Página 5: Felicitaciones

    En nombre de toda la compañía Expert Electronics, nos gustaría agradecerle por comprar uno de los mejores transceptores de SDR modernos! El transceptor SunSDR2 PRO es el mejor transceptor SDR por tamaño / capacidad que es perfecto para Concursos y expediciones DX! 1.2 Características...
  • Página 6: Accesorios Suministrados

    · Antes de conectar el SunSDR2 PRO a la línea de alimentación de CA, asegúrese de que esté conectado a tierra. Nunca usar el transceptor SunSDR2 PRO sin conexión a tierra · Está prohibido conectar el SunSDR2 PRO a PC con la presencia de voltaje en él o en la condición cambiada...
  • Página 7: Contrato De Licencia Del Software Expertsdr2

    · ¡Recuerda! Los interruptores de transistor tienen limitaciones de voltaje y corriente de alimentación, yendo a través de ellos. ¡NO permita la inversión de polaridad! · NO use el SunSDR2 PRO a temperaturas inferiores a 0ºC (32ºF) y superiores a + 75ºC (167ºF) ·...
  • Página 8: Derechos De Autor

    "transceptor / Documentación SunSDR2 PRO ". Los usuarios del transceptor SunSDR2 PRO pueden actualizar el software por sí mismos, descarga desde el sitio web oficial de la empresa Expert Electronics.
  • Página 9: Descripción Del Panel Frontal

    2 DESCRIPCION DEL PANEL FRONTAL DESCRIPCIÓN NOMBRE Aquí puede conectar auriculares con una impedancia de 16-30 ohmios o altavoces ¡Advertencia! ¡Nunca uses auriculares con un conector mono! Si tu tienes unos auriculares monofónicos, usar el jack estéreo de Auriculares 6,3 mm y conéctelos a uno de los canales. jack 6,3 ¡Advertencia! ¡Nunca conecte dos canales estéreo entre sí! Nota: los auriculares con alta impedancia pueden sonar más...
  • Página 10: Descripción Del Panel Trasero

    3 DESCRIPCION DEL PANEL TRASERO DESCRIPCIÓN NOMBRE Este conector se instala cuando el transceptor tiene la opción Conector antena WiFi (WLAN). WLAN Referencia externa Voltaje apropiado para esta entrada: 10-13 dB / mW de amplitud Entrada del y frecuencia de 10MHz. oscilador 10 ¡Advertencia! El uso inadecuado o un voltaje más alto pueden dañar el ¡transceptor!
  • Página 11: Conector De Llave Para Cw

    El conector está diseñado para la conexión de la fuente de alimentación de CC con tensión de hasta + 15V y corriente de 11 Conector de carga máxima 5A. El transceptor tiene un circuito de apagado, alimentación que protege el dispositivo de la inversión de polaridad de la alimentación.
  • Página 12: Puesta A Tierra

    ¡Advertencia! ¡Nunca utilice tuberías de agua o gas para la puesta a tierra! ¡Nunca use el transceptor SunSDR2 PRO sin una conexión a tierra confiable! 3.3 Accesorios Puede conectar varios accesorios al panel posterior del transceptor, como se muestra en la imagen de arriba.
  • Página 13: Amplificador Lineal Externo

    ALC. El fabricante no se hace responsable de los daños directos o indirectos de cualquier tipo de uso del sistema ALC. 3.5 Dispositivos de control externo El transceptor SunSDR2 PRO le permite controlar dispositivos externos a través de...
  • Página 14: Entrada De Referencia

    siete llaves electrónicas en el conector EXT CTRL. Con las teclas puede tener control directo de antenas, filtros de paso de banda externos, PA externos, preamplificadores de alta frecuencia, transverter externo, PTT, etc. La conmutación depende de la banda y Modo RX / TX. Puede ajustar la operación Ext CTRL en la configuración del software (más detalles en EXT CTRL).
  • Página 15: Conexión Del Inversor

    · La frecuencia de fase de las señales transmitidas y recibidas depende de la fase de la frecuencia del oscilador de referencia externo. 3.7 Conexión del inversor Conecte los convertidores VHF, SHF al conector A1 del transceptor. El transverter VHF, SHF también se puede conectar al transceptor a través de ADC IN y Conectores de salida DAC.
  • Página 16: Conectores Pin-Out 4.1 Mic1

    Nota: · La señal que pasa a través de la ruta HF puede atenuarse con el atenuador de - 20dB, si lo configuramos en el software. 4 CONECTORES PIN-OUT 4.1 MIC1 Descripción Nombre de Nota salida Entrada de señal de micro Entrada Alimentación DC 2V en el MIC Salida...
  • Página 17: Ext Ctrl

    4.3 EXT CTRL Descripción Nombre de Nota salida Llave programable con colector abierto. Salida Llave programable con colector abierto. Salida Llave programable con colector abierto. Salida Línea RS-485 (-) Conexión del detector abotonado. Conectar a tierra. En Entrada reserva. Contacto protegido por diodo. Llave programable con colector abierto.
  • Página 18: Descripción Del Software Expertsdr2

    Todas las configuraciones no mencionadas no pueden causar el daño fatal del hardware del transceptor SunSDR2 PRO, para que pueda experimentar con seguridad con ellos. Usted está tratando con la radio definida por software - SDR, la configuración principal y la señal del procesamiento se lleva a cabo en el software.
  • Página 19 desplegable o mediante presiones sucesiva del botón indicador, que aumenta el coeficiente de atenuación en el siguiente orden: -20dB, -10dB, 0dB, + 10dB. Nota: · Mientras se usan los filtros de paso de banda (BPF), se almacenan los valores del atenuador y del preamplificador para cada filtro y cada banda en consecuencia.
  • Página 20 - El botón RX ANT permite recibir en la entrada de antena seleccionada, que se selecciona en el menú desplegable. No puede seleccionar la entrada de antena como RX SOLAMENTE si se selecciona para TX. - Activar / Desactivar un amplificador de potencia externo (PA). - Activar / Desactivar la salida de sonido de la tarjeta de sonido de la PC (SC).
  • Página 21: Configuraciones De Software Del Transceptor

    - Al presionar el botón de modo de pantalla completa se desplegará la ventana del software en su totalidad de pantalla. - Control deslizante de volumen. Este ajuste se almacena por banda, afecta a la salida LF en el panel frontal del transceptor y a la salida de la tarjeta de sonido del PC.
  • Página 22 - Activar / Desactivar el modo de transmisión operado manualmente (MOX). - Activar / Desactivar la señal de tono (portadora) en modo TX, la potencia de salida se puede ajustar mediante el control deslizante de tono (Tune). - Menú de control de volumen y balance para el primer y segundo receptor por separado (Mezclador).
  • Página 23 BreakIn delay (ms): Control de tiempo, para mantener el transceptor en el modo TX. Establecer tiempo el requerido para que el transceptor se mantenga en el modo TX después de que sueltes el manipulador CW. Pitch (Hz): Control de tono de frecuencia de la señal CW. Ajuste el tono de frecuencia de la señal CW requerida (También se utiliza para el modo RX).
  • Página 24 · Todos los nuevos perfiles se apilarán hasta el menú desplegable como una nueva línea. Consta de las siguientes funciones: El propósito del bloque DC es eliminar efectivamente a la constante de tiempo en la señal del micrófono. La modificación de la constante de tiempo influye en la calidad del filtro aplicado.
  • Página 25 atenuación o aumenta el nivel de frecuencias por encima de la frecuencia de corte. Las frecuencias debajo del AFC del filtro no serán alteradas. Puerta de ruido o puerta, elimina las señales por debajo del nivel de umbral. Normalmente se utiliza para reducir el ruido en pausas.
  • Página 26 reduce la diferencia entre los sonidos más silenciosos y más fuertes. Compresor controla automáticamente el volumen. La compresión hacia abajo reduce los sonidos fuertes sobre un determinado umbral, mientras que los sonidos silenciosos no se ven afectados. La compresión puede mejorar la audibilidad del sonido en lugares ruidosos, donde los ruidos de fondo pueden suprimir los sonidos tranquilos.
  • Página 27 Limitador - Se usa para limitar el rango dinámico, cuando la señal excede el valor de amplitud máxima. En la mayoría de los casos se utiliza para evitar sobrecarga (recorte) y supresión de picos de nivel a corto plazo, mientras que el rango dinámico de la señal está siendo nivelado.
  • Página 28 AGC El módulo es responsable de mantener el nivel de volumen constante de la señal del micrófono. El valor máximo de AGC puede ajustarse por la ganancia del micrófono en el panel frontal del software. Si la señal del micrófono en la entrada de la AGC es demasiado débil, entonces es posible que necesite aumentar la ganancia del micrófono.
  • Página 29 En la pestaña Perfil, puede guardar la configuración de todo el módulo de procesamiento de TX en un módulo, independiente del perfil de software principal. Cargue la configuración de PROC desde un archivo presionando el botón presione Importar y guarde un perfil en un archivo presionando el botón Exportar. Para agregar un nuevo perfil, ingrese un nombre único en el cuadro de entrada y presione el botón Entrar en su teclado.
  • Página 30 S-meter: Muestra el nivel de las señales recibidas en el ancho de banda del filtro del receptor (en unidades). PWR: Muestra el nivel de la potencia de salida en modo TX (en vatios). SWR: Muestra el nivel de SWR en modo TX (barra azul). MIC: muestra el nivel de la señal MIC antes del modulador (en dBW, barra verde).
  • Página 31 CTCSS. 7. Suelte el botón PTT en el micrófono para pasar al modo RX. - El botón cambia el cambio de la frecuencia de transmisión, para operar a través de un repetidor. Esta función se usa generalmente en las bandas 10M, 6M, 2M y 70cm.
  • Página 32: Indicadores De Frecuencia Y S-Meter

    - Modo de espectro. Recibe la señal pura sin ninguna demodulación (panadapter ancho de banda). La idea es recibir señales puras y luego pasarlas a algún dispositivo especial, a través de un cable conectado a la salida de audio PHONES del transceptor o salida de audio del PC, con capacidades de demodulación.
  • Página 33 con el mismo color para el cursor del mouse · Cuando cambias la banda, el SubRX está deshabilitado. B> A - Asigna la frecuencia VFO B a VFO A A> B - Asigna la frecuencia VFO A a VFO B B <>...
  • Página 34: Panel De Control Dsp

    - El tipo de ADC muestra la potencia en cada canal de cuadratura (escala doble) en modo RX. En el modo TX, el tipo de medidor MIC muestra el nivel de señal del micrófono. En el tipo de medidor de potencia / SWR, el indicador de potencia y SWR se mostrarán.
  • Página 35: Descripción Del Panorama

    - Habilita la Reducción de ruido adaptativa para limpiar la señal de las interferencias de ruido. -Habilitar el primer silenciador de ruido para la interferencia de impulso. -Habilitar el segundo silenciador de ruido para la interferencia de impulso. Nota: · Los algoritmos NB1 y NB2 son diferentes. Pruebe cada uno de ellos para alcanzar el mejor impulso de reducción de interferencia.
  • Página 36: Escalado Del Alcance Del Espectro

    El panorama consta de dos partes separadas por la escala horizontal: 1) Alcance del espectro y 2) Cascada. 5.2.4.1 Alcance del espectro En esta ventana, puede verse el espectro, con la frecuencia de muestreo de 39 a 312 kHz (ajustable por el usuario) y el filtro RX para sintonizar y escuchar las estaciones. Hay una escala vertical en el lado izquierdo del alcance del espectro, indica el nivel de potencia de señales en dBm.
  • Página 37: Cascada

    luego muévalo hacia la izquierda / derecha para acercar / alejar el panorama o presione y mantenga presionado el botón izquierdo del mouse, luego muévalo arriba / abajo para cambiar la proporción del espectro en la cascada. El acercamiento / alejamiento de la panorámica se lleva a cabo en relación con el marcador de posición de Zoom.
  • Página 38: Menú Del Dispositivo

    Dispositivo - Menú de tipo de dispositivo. Muestra que el software ExpertSDR2 funciona en el modo SunSDR2 PRO Dirección SDR - Dirección IP del receptor, 192.168.16.200 por defecto. Puerto SDR: Número de puerto, que se usa para el intercambio de datos, bloqueado en 50001.
  • Página 39: Mic

    Nota: · Puede usar este botón para probar la conexión entre el software y el módulo SDR. Si la conexión se ha establecido correctamente; si no, verá la información del transceptor; no aparecerá nada. Desactivar salida de audio: Desactiva la salida de audio del transceptor desde el conector de los auriculares.
  • Página 40: Vox

    Si el software ExpertSDR2 y los modos digitales se ejecutan en la misma computadora, pueden ser conectados a través de un cable de audio virtual sin cables ni tarjetas de sonido. Para cada receptor del programa (RX1, RX2) puede configurar el cable de audio virtual en la correspondiente pestaña Receptor 1 y Receptor 2.
  • Página 41: Dsp

    El sistema VOX se activa cuando la señal de voz de los micrófonos supera el umbral. El umbral se puede establecer para cada micrófono individualmente. Establezca la casilla de verificación Habilitar VOX para habilitar el sistema VOX. · Timeout to RX - Tiempo de liberación del VOX. ·...
  • Página 42 Predeterminado: Restablece la configuración de AGC al nivel predeterminado. Presione el botón Predeterminado si establece el AGC valores incorrectos y no le gusta el resultado. Cada pestaña de AGC tiene un botón predeterminado. Configuración del filtro de procesamiento digital. Allí puede encontrar la configuración fina de los filtros de procesamiento digital del receptor.
  • Página 43 · Umbral NB 1, 2: Umbral de activación del filtro. Establece el filtro requerido 1, 2 de los umbrales de activación, dependiendo del nivel de interferencia. Nota: · NB tiene un umbral, configúrelo para cortar el ruido del pulso si supera el umbral. Como regla, el pulso del ruido es una señal de gran amplitud y breve en el tiempo, con una amplitud mucho más alta que la señal útil.
  • Página 44 · Baja – Frecuencia baja del filtro frontal. · Alta – Frecuencia alta del filtro frontal. · Offset - Frecuencia de offset. Utilizado para trabajos en modo digital. Los requisitos de desplazamiento de frecuencia dependen del programa del modo digital utilizado. Mira las instrucciones de tu programa de modo digital.
  • Página 45 amplitud máximo para la salida de la señal de audio: +3 dB, permite que un operador escuche un ligero recorte con un alto nivel de ganancia de la señal de la grabadora de voz y ajuste coeficiente de volumen correcto para TX, manteniendo una buena calidad de señal de TX.
  • Página 46: Ext Ctrl

    RX1, RX2: estas categorías tienen configuraciones similares para los receptores RX1 y RX2. Habilitar clave adicional: Casilla de verificación para habilitar la clave CW adicional. Configúralo para habilitar l la clave adicional CW iambic, que está conectada al puerto COM. ·...
  • Página 47: Expert

    temperatura operativa. Habilitar - Casilla para habilitar el control de las claves electrónicas. Termostato: Active el modo de termostato y la séptima tecla. No importa que las casillas de verificación se establecieran en la 7ª columna antes, pero sería mejor si no hubiera ninguna, por si acaso.
  • Página 48 Nota: · Todas las configuraciones en esta pestaña se almacenan en la memoria independiente de energía del transceptor. · Después de configurar los valores requeridos, active / desactive las casillas de verificación, presione el botón Escribir para guardar los ajustes ·...
  • Página 49 · Después de configurar el coeficiente de corrección de frecuencia, presione el botón Escribir. · Los dispositivos están calibrados en la fabricación por defecto, la calibración adicional no es necesaria. Firmware Update (Actualización de firmware): Botón para la actualización manual del firmware en el receptor.
  • Página 50: Menú De La Tarjeta De Sonido

    5.3.2 Sound card menú (Menú de la tarjeta de sonido) En el menú de la tarjeta de sonido, puede ver las configuraciones de los dispositivos de audio, que se pueden usar con el receptor. La salida de señal de audio se realiza a través del conector PHONES en el panel frontal del receptor.
  • Página 51: Display Menú

    En la categoría Salida de línea puede ver la configuración de la tarjeta de sonido o los cables de audio virtuales, que podría utilizarse para la salida de sonido lineal en los modos RX y TX, por separado para los Receptores RX1 y RX2. Nota: ·...
  • Página 52: Main Window

    · Pestaña "Filtro" "Filter" · Pestaña "Fondo" "Background" · Pestaña "Indicadores" "Indicators" 5.3.3.1 Main window En la pestaña de la ventana principal, puede ver la configuración de la ventana principal del software del monitor del receptor. · Title text (Texto de título): Cuadro de entrada para ingresar el título. Ingrese su distintivo de llamada u otra información en el cuadro de Título de texto, siempre se mostrará...
  • Página 53 · Amateur región (Región amateur) - Menú de la región amateur. Seleccione la región en la que se encuentra actualmente, en el menú de región Amateur. Afecta la posición de las bandas amateurs en el software. · Usar banda 60M: configure la casilla de verificación Usar banda 60M para habilitar la banda 60M.
  • Página 54 mayor sea el número, más FPS en el lcance del espectro, junto con la mayor carga del procesador. Modo de reproducción - Modo de reproducción de espectro: líneas, degradado. Establecer el modo de reproducción espectral requerido. · Color de línea - Color de línea de alcance del espectro. Seleccione el color de la paleta de línea requerido.
  • Página 55 · Mostrar spots: Muestra spots del Skimmer CW en el espectro. Establezca la casilla de verificación Mostrar manchas para mostrar las manchas del Skimmer CW en el alcance del espectro como marcadores con distintivos de llamada. · Desactivación automática de SPLIT: La función SPLIT se desactiva automáticamente cuando cambia el tipo de modo o banda de frecuencia, la frecuencia VFO B se vuelve igual a la frecuencia VFO A.
  • Página 56 · Modo de procesamiento: Menú de modo de procesamiento en cascada: arco iris, monocromo, personalizado. Selecciona el color requerido de la cascada, dependiendo de su elección o tareas. En el modo personalizado, Hay tres colores predefinidos: 1,2,3 y modo ajustable por el usuario. En el preajuste de usuario hay 6 marcadores de color como máximo.
  • Página 57 · Mostrar texto del filtro: Muestra la información del texto cerca del filtro del receptor en el espectro. Establezca la casilla de verificación Mostrar texto del filtro para mostrar la frecuencia sintonizada del filtro, el nivel de la señal en unidades S-Meter etc. en el ancho de banda del filtro utilizado.
  • Página 58: Indicadores

    · Color superior: Color de degradado superior del fondo. Elija el color degradado superior requerido de la paleta. · Color inferior: Color de degradado inferior del fondo. Elija el color degradado inferior requerido de la paleta. En el menú Imagen, las configuraciones disponibles son: ·...
  • Página 59: Receptor Rx1

    se marca, la potencia de pico se muestra como un indicador naranja en el medidor de potencia y la aguja roja en el S-meter. 5.3.4 Menú CAT En el menú CAT, puede ver la configuración del sistema CAT. El sistema CAT es el Interfaz transceptor de intercambio con dispositivos externos y software.
  • Página 60: Menú Del Panel

    · Nombre del puerto - Número de puerto COM. · Paridad - Paridad. · Datos - Cantidad de datos en bits. · Bit de parada - Cantidad de bits de parada. · Velocidad de transmisión: Velocidad del puerto. · Línea PTT - Línea de puerto COM para activar el modo TX. ·...
  • Página 61 Nota: · Si un panel E-Coder está conectado al transceptor en el menú Panel, se muestra una pestaña ECoder 1, si hay varios paneles E-Coder conectados al transceptor en el menú Panel se mostrarán varias pestañas E-Coder 1, E-Coder 2, etc. con ajustes idénticos para cada panel.
  • Página 62 WF - Habilitar / Deshabilitar el filtro ancho. Filtro para todas las zonas de Nyquist. Si en la configuración del menú del Dispositivo, activa la casilla de verificación Activar automáticamente, entonces no necesita esta función en el panel. Zoom In / Out - Cambio el modos de zoom. VFO / RX2: A>...
  • Página 63 Escuche el VFO A en el canal derecho, VFO B en el izquierdo - Escucha el VFO A en el canal derecho y VFO B en el canal izquierdo. Silencio - Apaga el sonido. Cambiar RX y silenciar: Cambia el receptor del software y silencia el anterior. TX / Play - Gire a TX y reproduzca la señal en el aire.
  • Página 64: Menú De Funciones

    Filtro bajo: Establece el paso de cambio de límite bajo del filtro, según el clac de la perilla. Ancho del filtro: Establece el paso de cambio de ancho del filtro, según el clac de la perilla. Cambio de filtro: establezca el paso de cambio de cambio del filtro, según el clac de la perilla.
  • Página 65: Menú Expertsync

    5.3.7Menú ExpertSync En el menú ExpertSync puede ver la configuración de sincronización de red entre los SunSDR2 PRO y otros dispositivos de Expert Electronics. Esta interfaz le permite sincronizar la frecuencia de sintonización y el tipo de modo entre varios dispositivos Expert Electronics a través del software ExpertSync (puede descargarlos desde aquí...
  • Página 66: Menú De Cw Skimmer

    · RIT de sincronización: Configure la casilla de verificación RIT de sincronización para sincronizar el desplazamiento de frecuencia de recepción (RIT) con el otro dispositivo conectado a través del software ExpertSync. 3.3.8 Menú de CW Skimmer En el menú de CW Skimmer, puede ver la configuración de conexión entre el software del receptor y el software CW Skimmer o el servidor de Internet.
  • Página 67: Menú De Accesos Directos

    Nota: · Si CW Skimmer está instalado en el PC del receptor, entonces para la salida de señal necesitará usar un cable de audio virtual. · Frecuencia de sincronización: Configure la frecuencia de sincronización para sincronizar la frecuencia del skimmer CW con la Frecuencia ExpertSDR2. ·...
  • Página 68: Menú Tci

    Este es el primer paso para llegar a un IQ Player completo. 5.3.11 Menú TCI En el menú TCI, puede seleccionar un puerto para la conexión TCI de ExpertSDR2 con un software tercero, con soporte TCI, estableciendo la casilla de verificación Habilitar.
  • Página 69: Características Técnicas

    En la sección de configuración de Spot (parte izquierda del menú) puede configurar Lifetime y Default Color para señales recibidas de CW Skimmer. En la mitad derecha del menú, puede agregar conexiones a los clústeres de telnet para recibir puntos. Para agregar un clúster, ingrese una dirección de servidor (puede encontrar ejemplos en este sitio web http://www.dxcluster.info/telnet/index.php), ingrese su indicativo y seleccione un color determinado, presione el botón Agregar, está...
  • Página 70 -20 dB; -10 dB; 0 dB; +10 dB Preamplificador VHF adicional, dB SunSDR2 PRO tiene un conjunto de filtros de paso de banda de octava para la banda de HF, filtro de paso de banda estrecha para la banda 2M y filtros anchos para zonas Nyquist completas 0 ...
  • Página 71: Operaciones Del Transceptor

    Este capítulo describe toda la funcionalidad básica del transceptor. 7.1 Operación local La operación local es una forma estándar de usar el transceptor SunSDR2 PRO. Realice las siguientes conexiones como se describe a continuación: 1. Conecte los auriculares y el micrófono al transceptor. Si tiene un micrófono electret o un auricular de PC, conecte el micrófono a la toma MIC1.
  • Página 72: Conmutador De Antena

    7.4 Conmutador de antena Operación del conmutador de antena: El SunSDR2 PRO tiene un conmutador de antena para cada banda de frecuencia, el conmutador de antena guarda su propia entrada y salida de antena. Cuando dos receptores de software están activos (RX1 y RX2), la entrada de la...
  • Página 73: Operación De La Grabadora De Voz

    Cuando está deshabilitado, la salida del transmisor cambiará para ambos RX de software en todas las bandas. 7.5 Operación de grabadora de voz La grabadora de voz graba la señal en el filtro de RX y la señal de su propio micrófono en el modo TX.
  • Página 74: Operación En Modo Transverter

    · Atención, las grabaciones de las señales de aire se deben utilizar solo para uso personal. El operador de SunSDR2 PRO es totalmente responsable de utilizar la señal grabada. · Puedes grabar tu propia señal de CQ (venir rápido) y transmitirla al aire presionando el botón Reproducir...
  • Página 75: Rit / Xit

    2. Active el receptor secundario presionando el botón en la ventana del software. El indicador verde parpadeante en la ventana del software significa que el Sub-receptor está habilitado. 3. Establezca la frecuencia de TX requerida (VFO B). 4. Escuche las frecuencias VFO A y VFO B simultáneamente. Nota: ·...
  • Página 76: Xit

    (en la imagen de abajo puede ver el modo USB). La funcionalidad XIT es idéntica a la funcionalidad RIT. 7.9 Funcionamiento de los modos digitales El transceptor SunSDR2 PRO le permite operar en modos digitales con la ayuda de ciertos programas (que no son proporcionados por el fabricante). Nota: ·...
  • Página 77: Ajustes De Configuración Predeterminados

    8 AJUSTES DE CONFIGURACIÓN PREDETERMINADOS En ocasiones, es posible que deba restablecer la dirección IP y los puertos del transceptor, para hacerlo, siga los pasos siguientes: 1. Apague el transceptor con el botón PWR; 2. Mantenga presionado el botón RST en el panel posterior del transceptor, escuchará...
  • Página 78 Expert Electronics LLC confirma que comercializamos productos que provienen de proveedores que han confirmado que sus productos cumplen con RoHS. Expert Electronics LLC declara que este equipo cumple con la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos.
