DOMIcompact F 30

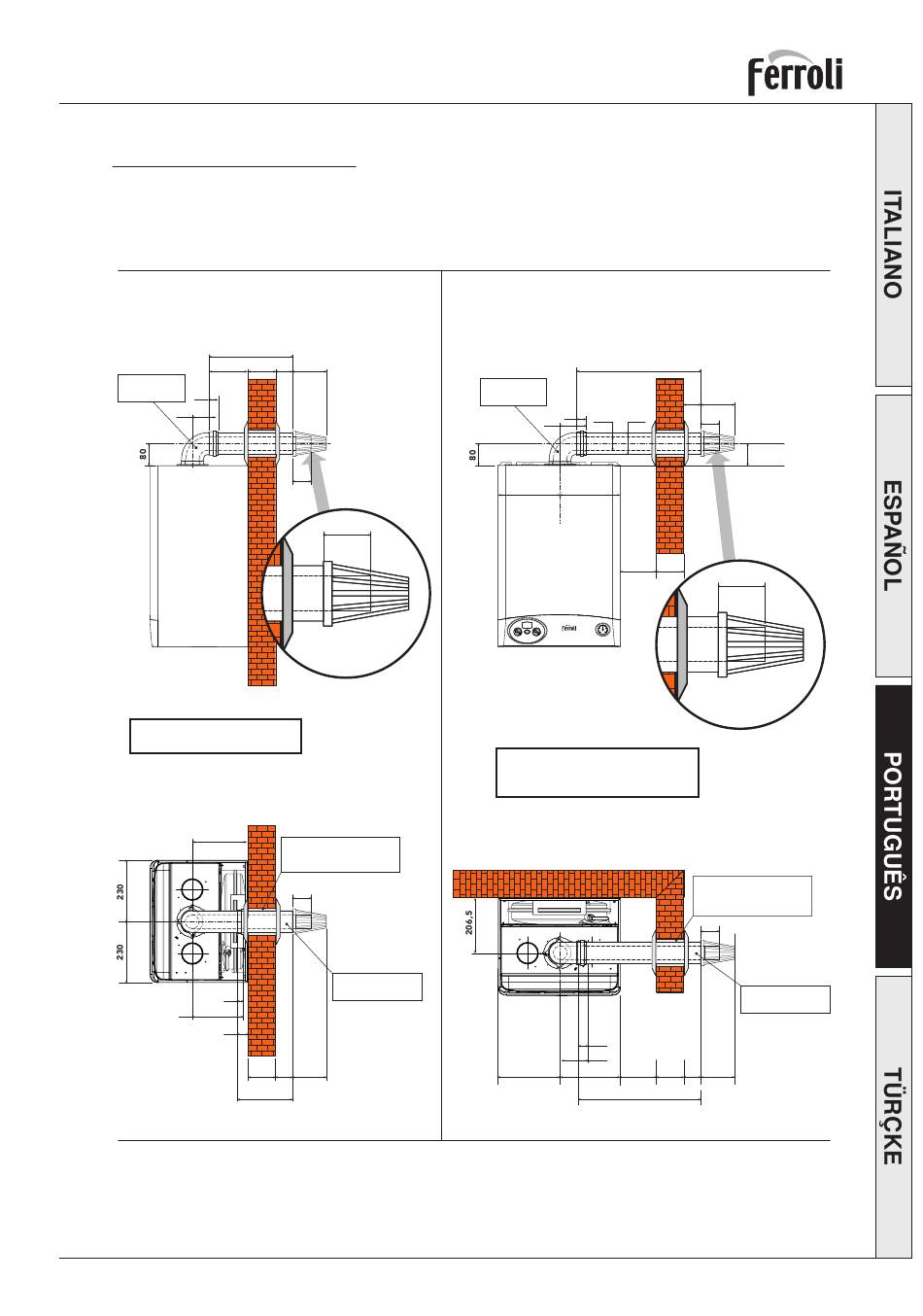

Ligação com tubos coaxiais
O aparelho pode ser ligado a uma conduta coaxial de ar/fumos com saída através da parede ou do
tecto, como mostram os desenhos seguintes. Estão disponíveis diversos acessórios para satisfazer as
mais variadas exigências de instalação. Consulte o catálogo de acessórios do sistema de evacuação de
fumos ou a lista de preços.
Saída traseira
193,5
Curva 60/100
1KWMA31Y
30
95
P = S + 191,5 mm
Vista de cima
206,5
30
193,5
43
Vista lateral
P
S 50* 125
* = entre 10 e 60 mm.
70
70 min.
Corte o tubo interno
70 mm mais comprido
do que “P”
Fure a parede 10÷20 mm
mais do que o diâmetro
do tubo
70
Incline para baixo
3 mm/m.
S 50* 125
P
fig. 9a
Saída lateral
Vista frontal
L
Curva 60/100
1KWMA31Y
30
Ø60 Ø100
95
230 230
D
L = S + D + 215 mm
Vista de cima
30
95
230 230 D
L
fig. 9b
50* 125
70
* = entre 10 e 60 mm.
-3 mm/m
80
S
70 min.
Corte o tubo interno
70 mm mais comprido
do que “L”
Fure a parede 10÷20 mm
mais do que o diâmetro
do tubo
70
Incline para baixo
3 mm/m.
S 50* 125
