O comprimento total, em metros lineares
da conduta coaxial, não deve exceder o
comprimento máximo indicado na tabela
abaixo, considerando que cada curva dá
lugar à redução indicada. Por exemplo, uma
conduta D = 60/100 composta por 1 curva de
90° + 1 metro horizontal + 2 curvas de 45° + 1
metro horizontal, tem um comprimento total
equivalente de 4 metros.
Comprimento
máximo das condutas
Factores de redução para curvas
Curva coaxial a 90° - Ø 60/100 mm
Curva coaxial a 45° - Ø 60/100 mm
Curva coaxial a 90° - Ø 80/125 mm
Curva coaxial a 45° - Ø 80/125 mm
Instalação:
1. Defina a posição de instalação do aparelho
2. Fure a parede para a saída do tubo de
ar/fumos de acordo com as indicações das
figuras, considerando que os segmentos
horizontais do tubo devem ter uma inclina-
ção para baixo de aproximadamente 3 mm.
por metro de comprimento, para evitar que
a água da chuva entre na caldeira.
3. Faça um orifício de diâmetro 10 - 20 mm.,
superior ao diâmetro nominal do tubo coa-
xial utilizado, para facilitar a introdução.
4. Se necessário, corte a tubagem terminal
sob medida, considerando que a tubagem
externa deve ficar saliente da parede entre
10 e 60 mm. (fig. 9a e 9b). Elimine as rebar-
bas do corte.
5. Ligue as condutas à caldeira posicionando
correctamente as juntas de retenção e vede
com as respectivas buchas os pontos de li-
gação à parede.
80
Ø mm
Ø mm
60/100
80/125
4 m.
5 m.
1 m.
0,5 m.
0,5 m.
0,25 m.

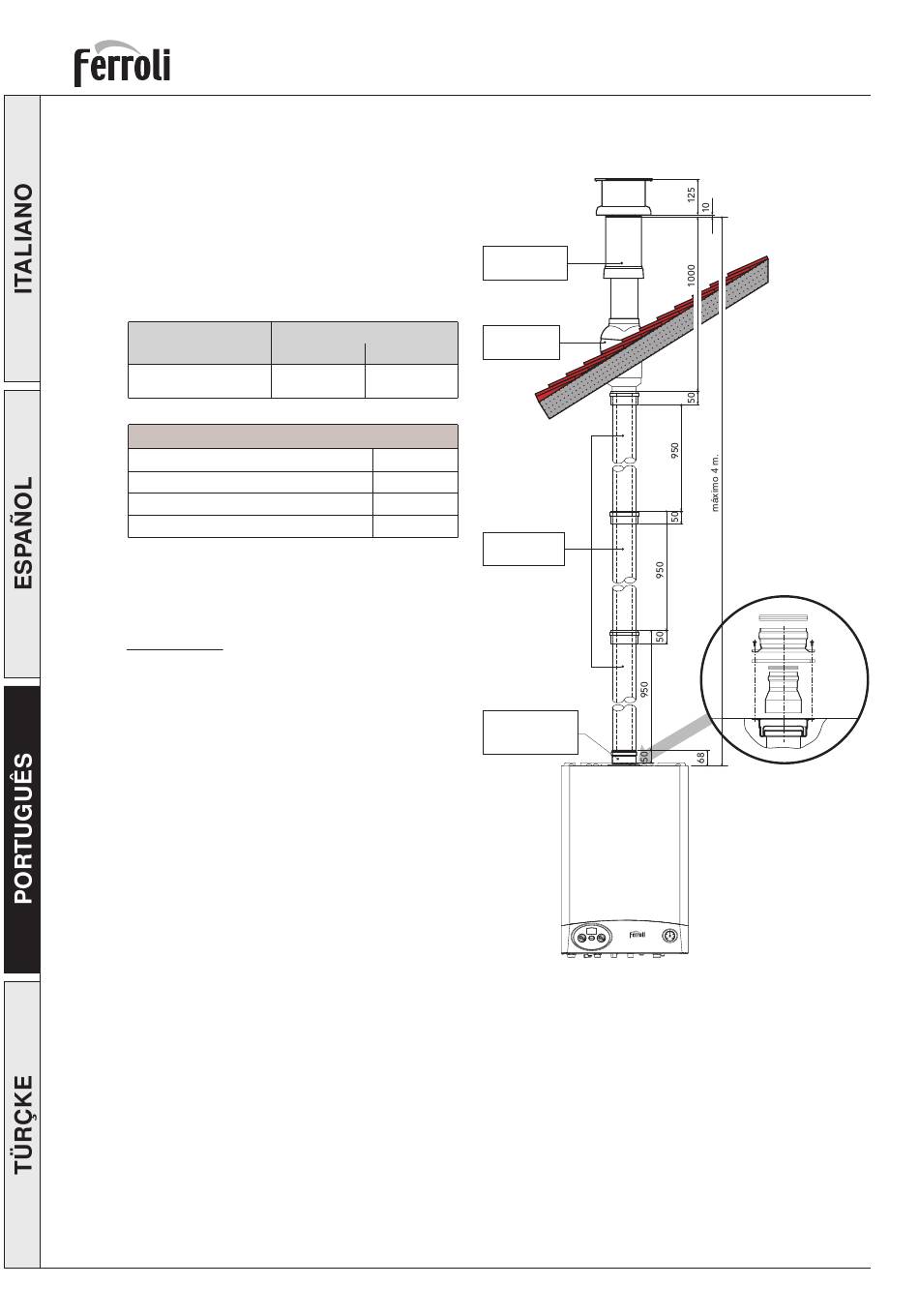

DOMIcompact F 30
Saída vertical
Terminal do tecto
1KWMA83U
Telha inclinada
1KWMA82U
Extensão 60/100
1KWMA56U
Adaptador
concêntrico 60/100
1KWMA33K
fig. 9c
