Manuales relacionados para LEGRAND MyHOME
Resumen de contenidos para LEGRAND MyHOME
- Página 1 H/LN4691 - 0 674 59 - 64170 Termostato con display Manual de uso www.homesystems-legrandgroup.com...

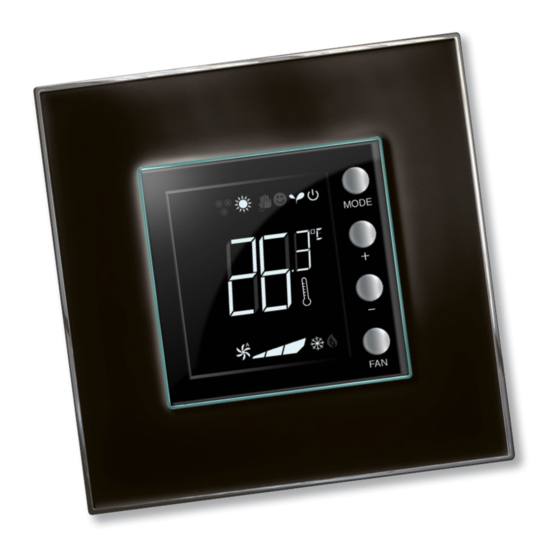

- Página 2 Termostato con display Manual de uso...
-
Página 3: Tabla De Contenido
2 Descripción Significado de iconos y teclas Resumen de las funciones y modos operativos 3 Uso del termostato Sonda en el sistema de termorregulación MyHOME (con centralita) Termóstato en la habitación del hotel Sistema doméstico individual 4 Mantenimiento En caso de error... -
Página 4: Termostato Con Display
Sistema de termorregulación MyHOME con centralita (capítulo 3.1) Gracias al sensor incorporado, el termostato puede funcionar como sonda maestra en un sistema MyHOME; en este caso, recibirá los ajustes de la centralita que gestiona el sistema. Sistema en habitación de hotel (capítulo 3.2) El funcionamiento en la configuración para habitación de hotel permite al cliente regular... -
Página 5: Descripción
Iconos modos operativos (consulte la tabla del capítulo 2.2). Tecla MODE: al apretar brevemente, es posible cambiar el modo del dispositivo, mientras que al apretar de manera prolongada es posible cambiar la función (a excepción si se usa como sonda MyHome). Tecla “ ”: aumenta el valor configurado. -
Página 6: Resumen De Las Funciones Y Modos Operativos
Modo manual temporal (solo en sistema MyHome con centralita) Conmuta temporalmente el punto de ajuste enviado por la centralita a uno personalizado. El modo sigue activado hasta que la centralita envíe una nueva configuración. -
Página 7: Uso Del Termostato
3 Uso del termostato 3.1 Sonda en el sistema de termorregulación MyHOME (con centralita) Si está configurado para funcionar como sonda de un sistema de termorregulación MyHOME, el termostato recibe de la centralita los ajustes principales (punto de ajuste de la temperatura, programación verano/invierno, etc.). - Página 8 Termostato con display Manual de uso 3 Uso del termostato Modo manual temporal El punto de ajuste configurado en la centralita puede modificarse temporalmente para la zona controlada por el termostato. La configuración manual permanece hasta que la centralita envíe una nueva configuración.
- Página 9 Termostato con display Manual de uso 3 Uso del termostato Modo de funcionamiento confort, eco y antihielo/protección térmica Al seleccionar uno de estos modos con la tecla MODE, el termóstato no sigue más los ajustes de la centralita. Para restablecer los ajustes de la centralita, hay que configurar el modo automático (siempre con la tecla MODE).
-
Página 10: Termóstato En La Habitación Del Hotel
Termostato con display Manual de uso 3 Uso del termostato 3.2 Termóstato en la habitación del hotel En este capítulo se describe el empleo del termostato cuando se usa en una habitación de hotel. Regulación de la temperatura – Use las teclas para modificar la configuración actual de la temperatura. - Página 11 Termostato con display Manual de uso 3 Uso del termostato Antihielo o protección térmica Para pasar del funcionamiento normal al modo Antihielo (o Protección térmica), pulse la tecla MODE. En el display aparece el símbolo y el valor configurado: 7 °C si está programada la función calefacción; 35°C si está...
- Página 12 Termostato con display Manual de uso 3 Uso del termostato Modificación de la función calefacción / aire acondicionado 7 segundos Para pasar de la función calefacción a la función aire acondicionado y viceversa, apriete más de 7 segundos la tecla MODE. La función cambia cuando aparece en el display el icono * correspondiente Esta operación podría estar deshabilitada al...
- Página 13 Termostato con display Manual de uso 3 Uso del termostato Regulación del ventilador fan-coil Si el termostato gestiona una carga de tipo fan-coil, es posible regular la velocidad del ventilador con el pulsador correspondiente. Al apretar la tecla configure el nivel deseado de velocidad del ventilador.
-
Página 14: Sistema Doméstico Individual
Termostato con display Manual de uso 3 Uso del termostato 3.3 Sistema doméstico individual El termostato puede usarse en u residencial para gestionar un sistema individual. Regulación de la temperatura – Use las teclas para modificar la configuración actual de la temperatura. Ajustes predefinidos Aire Calefacción... - Página 15 Termostato con display Manual de uso 3 Uso del termostato Modo de funcionamiento Pulse una o varias veces la tecla MODE para seleccionar el modo deseado. Ajustes predefinidos Aire Calefacción acondicionado 21 °C 25 °C Confort 18 °C 28 °C 7 °C Antihielo Protección térmica...
- Página 16 Termostato con display Manual de uso 3 Uso del termostato Modificación de la función calefacción / aire acondicionado 7 segundos Para pasar de la función calefacción a la función aire acondicionado y viceversa, apriete más de 7 segundos la tecla MODE. En el display se visualiza el punto de ajuste configurado para la función calefacción o aire acondicionado.
- Página 17 Termostato con display Manual de uso 3 Uso del termostato Regulación del ventilador fan-coil Si el termostato gestiona una carga de tipo fan-coil, es posible regular la velocidad del ventilador con el pulsador correspondiente. Al apretar la tecla configure el nivel deseado de velocidad del ventilador.
-
Página 18: Mantenimiento
Termostato con display Manual de uso 4 Mantenimiento 4.1 En caso de error Cuando en el display se visualiza el símbolo “Er” seguido de un número, el termostato señaliza una condición de error. En tal caso, consulte el manual del instalador o contacte con su técnico de confianza. A continuación se visualiza un ejemplo de pantalla de error. - Página 19 Termostato con display Manual de uso La garantía caduca automáticamente en caso de negligencia, uso impropio, sabotaje por parte de personal no autorizado.
- Página 20 Viale Borri, 231 87045 Limoges Cedex - France 21100 Varese - Italy www.legrand.com www.bticino.com Legrand SNC se reserva el derecho de modificar en todo momento el contenido del presente impreso y comunicar, de cualquier forma y modalidad, las modificaciones aportadas.
