Theben theMura S180-100 UP WH Manual De Instrucciones

Detectores de movimiento y detectores de
ES
presencia
Detector de movimiento
theMura S180-100 UP WH
2060650
theMura S180-100 UP N WH
2060653
theMura S180-100 2W UP WH
2060670
Detector de presencia
theMura S180-101 UP WH
2060655
Detector de movimiento/
de presencia
theMura S180 Slave UP WH
2060660
1. Información general
•

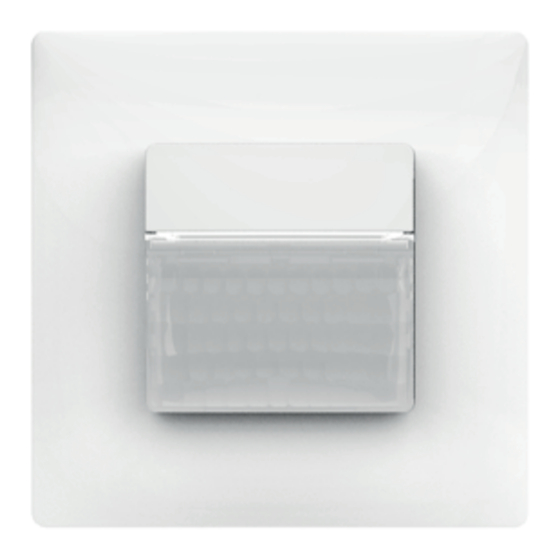

Detector de presencia/de movimiento por infrarrojos
pasivo KNX para montaje en la pared en caja de aparato
•
Zona de detección rectangular (máx. 14 m x 17 m)
•
Medición de la mezcla de luz, apto para lámparas fluore-
scentes (FL/PL/ESL), halógenas/incandescentes y LED
•
Pulsador integrado
•
Distintas versiones:
theMura S180-100: detector de movimiento para condi-
ciones normales
theMura S180-101: detector de presencia con funcio-
nalidad aumentada, p. ej. con luz de orientación, función
acústica, canal H adicional (sin potencial), etc.
theMura S180 Slave: para conmutación maestro-esclavo
theMura S180-100 2W: detector de movimiento de 2
hilos en combinación con un interruptor automático de
escalera ELPA
•
Accesorios opcionales:
theMura S180-101: mando a distancia de usuario
theSenda S (9070911) (abreviado: theSenda S); mando a
distancia de servicio theSenda P (9070910) (abreviado:
theSenda P); mando a distancia con aplicación theSenda
B (9070985) y la aplicación correspondiente "theSenda
Plug" (iOS/Android) (abreviado: theSenda B/App); marco
cobertor adecuado para distintas gamas de interruptores
(puede encargarse de forma opcional)
theMura S180-100: marco cobertor adecuado para
distintas gamas de interruptores (puede encargarse de
forma opcional), véase www.theben.de/theMura
309706 02
28.04.2020
Detector de movimiento
theMura S180-100 B UP
2060750
theMura S180-100 2W B UP
2060770
Detector de presencia
theMura S180-101 B UP
2060755
Detector de movimiento/
de presencia
theMura S180 Slave B UP
2060760
2. Seguridad
Montaje e instalación solo por un profesional
especializado, una persona con la formación
técnica adecuada, con conocimientos y
experiencia, de tal forma que pueda reconocer
y prevenir los riesgos que se derivan de la
electricidad.
Desconectar la tensión de alimentación antes del
montaje/desmontaje y asegurar la activación.
Leer detenidamente y seguir las instrucciones.
Observe las instrucciones de uso antes de la
puesta en marcha y utilización del producto.
3. Uso previsto
•
El detector controla la iluminación y los sistemas HVAC
(según la versión)
•
Está diseñado para el montaje en la pared adecuado
para una gama de interruptores en el interior, p. ej.,
pasillo, escalera, sótanos, WC, etc.
•
Utilizar en condiciones ambientales normales
4. Conexión
!
Utilizar la misma fase para todos los detectores y
pulsadores.
!
Utilizar los pulsadores luminosos solo con una conexión
a conductor neutro.
!
Proteger el aparato con un interruptor de potencia pre-
conectado tipo B o C (EN 60898-1) de máx. 10 A (L/L').
!
Proteger el aparato con un interruptor de potencia pre-
conectado tipo B o C (EN 60898-1) de máx. 2 A (H1/H2).
Conexión individual (detector de 3 hilos)
El detector que funcione como maestro detecta la presencia y
la luminosidad, y controla la iluminación.
P
Master
N L' L
L
N
theMura S180-100 UP
1
