Detector de movimiento
ES
theLuxa S360 WH
1010510
theLuxa S360 BK
1010511
1. Medidas fundamentales de seguridad
ADVERTENCIA
¡Peligro de muerte por descarga eléctrica o incendio!
¡El montaje debe ser realizado exclusivamente
por un electricista profesional!
•
El aparato se ajusta a la norma EN 60669-2-1 en caso
de montaje conforme a lo previsto
•
IP 55 según EN 60529
Uso previsto
•
Detector de movimiento para el control automático
de la iluminación en función de la presencia y de la
luminosidad
•
Indicado para el montaje en la pared o en el techo en el
exterior
•
Indicado para entradas, garajes, jardines, pasillos, par-
ques, etc.
•
Previsto exclusivamente para la instalación fuera del
alcance de la mano
Eliminación
Deseche el detector de movimiento de forma respetuosa con
el medio ambiente (chatarra eléctrica)

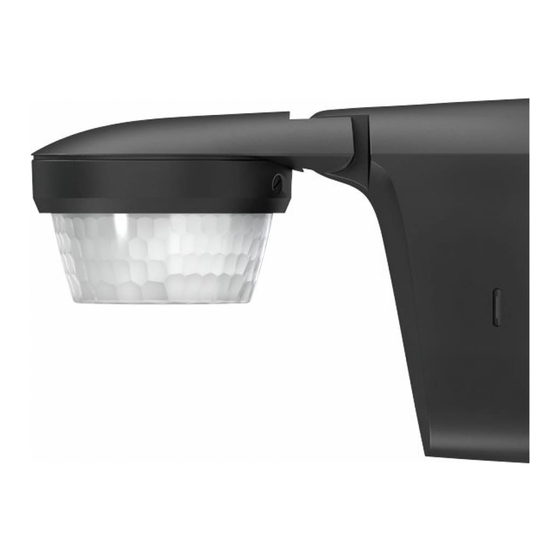

2. Descripción
Detector de movi-
miento con cabezal
sensor
3 potenciómetros
para ajustar el tiempo
(Min), la luminosidad
(Lux) y la sensibilidad
(Meter)
3. Conexión
ADVERTENCIA
¡Peligro de muerte por descarga eléctrica!
Desconecte la tensión.
†
†
309699
Cubra o delimite las piezas adyacentes que se encuentren
†
†
bajo tensión.
Asegure contra la reconexión.
†
†
¡Compruebe la ausencia de tensión!
†
†
¡Conecte a tierra y cortocircuite!
†
†
El dispositivo se puede activar manualmente mediante un
interruptor. Al soltar el interruptor (retorno de la tensión), el
dispositivo se conecta (durante un mínimo de 40 s o durante
el tiempo ajustado en el dispositivo).
4. Montaje
En caso necesario, utilice la escuadra opcional (9070902,
†
†
9070903) o el marco distanciador opcional (9070906,
9070907) para efectuar un montaje flexible así como para
poder insertar los cables por el lateral, arriba o abajo.
1
