El trazo NEXT

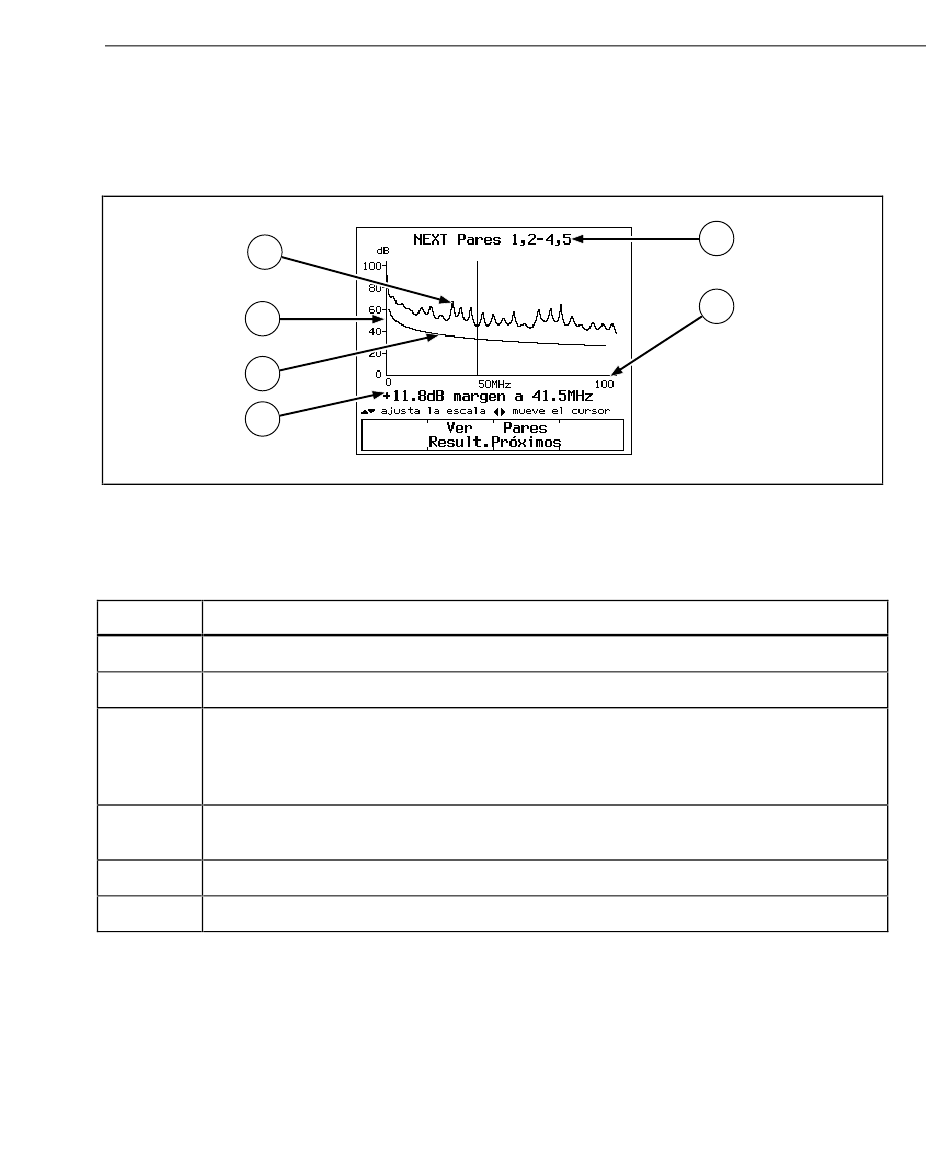

Al pulsar @ Ver trazado se produce la pantalla de trazo NEXT. La
figura 3-4 muestra un ejemplo de la pantalla y la tabla 3-5 describe a los
elementos en la pantalla.
6
5
4
3
Elemento
1
El par de cables relevante al trazo.
2
El rango de frecuencia en MHz de la prueba NEXT.
3
El margen es la diferencia entre los valores límite y los valores medidos trazados en la
posición del cursor. Use L R para mover el cursor a la izquierda y a la derecha. Si
mueve el cursor más allá de la frecuencia más alta especificada por la norma de
prueba seleccionada, la lectura mostrará el valor NEXT en la posición del cursor.
4
Los límites de NEXT, según se definen por la norma de prueba seleccionada. Se
muestra una línea cruceta en caso de definir el límite para una frecuencia solamente.
5
Decibeles de atenuación de interferencia (NEXT) entre pares de cables.
6
El NEXT medido de los pares de cables.
Resultados de la Autoprueba para cable de par trenzado
Figura 3-4. La pantalla del trazo NEXT
Tabla 3-5. Elementos en la pantalla de trazo NEXT
Descripción
Autoprueba
1
2
3-13
3
