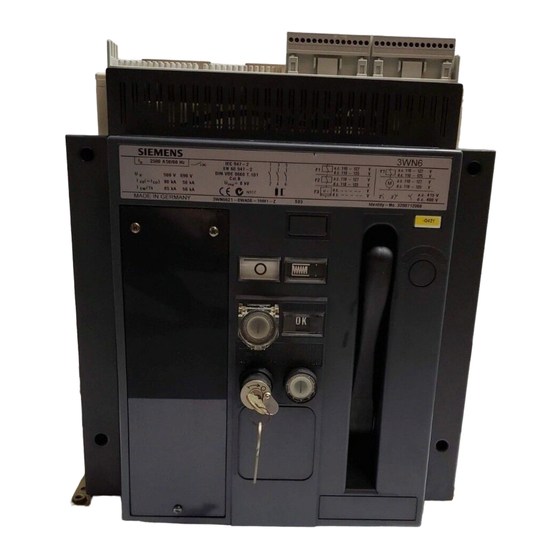

Disparador de sobrecorriente para interruptor de potencia, ejecución
Ocultar thumbs Ver también para 3WN6:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
3WN6
Unité de contrôle électronique pour disjoncteur, version N, P
Disparador de sobrecorriente para interruptor de potencia, ejecución N, P
Instructions de service/ Instrucciones de servicio N° de réf.:/ Nº de pedido: 3ZX1812-0WX36-4AR0 / 9239 9904 159
P
Tripped/Ausgelöst
N
Opt.
Test
Query
Prüfung
Abfrage
Unité de contrôle électronique, version P / Disparador electrónico de sobrecorriente, ejecución P
Tous droits réservés. Reservados todos los derechos
© Siemens AG 1995
P400
Alarm
Active
µP ϑ
Clear
Test to Trip
Löschen
Test Auslösung
X3
3WX3641-.JN.0
3WX3641-.JP.0
1
