- Página 1 MONITOR VIVO ESPAÑOL MANUAL DE INSTALADOR...
- Página 2 Código 97721E V06_14 Este documento técnico lo edita FERMAX ELECTRÓNICA S.A.U. con carácter informativo, y se reserva el derecho a modificar características técnicas de los productos que en él se refieren en cualquier momento y sin previo aviso. Estos cambios vendrán reflejados en posteriores ediciones del mismo.
-
Página 3: Tabla De Contenido
VIVO Monitor VIVO Monitor ÍNDICE MONITOR VIVO ............................6 INTRODUCCIÓN ............................6 - Descripción de Funcionamiento: Botones e Iconos ................6 Descripción de Funcionamiento Botones ..................7 Descripción de Iconos ........................7 - Diseño de la pantalla: Menú Inicio ......................8 - Idioma ..............................11 - Ajustes internacionales (Fecha/hora) ....................11 - Programación dirección del monitor. - Página 4 VIVO Monitor VIVO Monitor 2.9 Registro de llamadas ......................57 • 2.9.1 Registro de llamadas realizadas y llamadas recibidas ...........57 • 2.9.2 Registro de llamadas perdidas ..................58 2.10 Ver imágen ..........................59 2.11 Temporizador ........................59 2.12 Limpieza de pantalla ......................60 2.13 Domótica ..........................60 2.14 Alarmas ..........................62...
- Página 5 Fermax Electrónica desarrolla y fabrica equipos de prestigio que cumplen los más altos estándares de diseño y tecnología. El monitor Vivo es un dispositivo tecnológico diseñado para maximizar la comunicación, la seguridad y la comodidad en la vivienda. En este manual se describen todas las funciones que hay disponibles en el monitor. Estas funciones pueden ser habilitadas o no, en función de los requerimientos de la instalación.
-
Página 6: Monitor Vivo

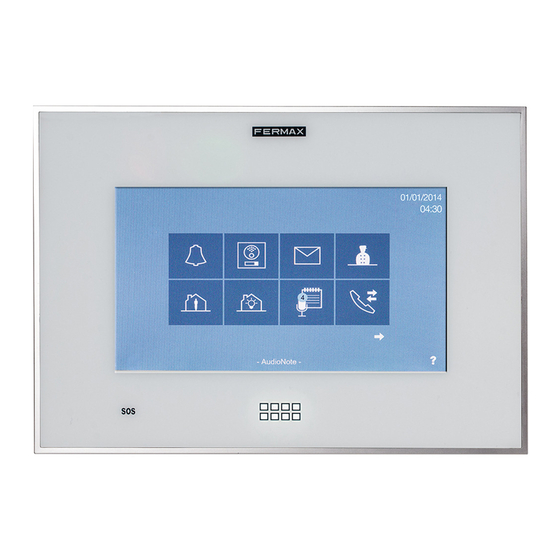

MONITOR VIVO Introducción El Monitor VIVO es un monitor basado en el Protocolo de Internet. Este monitor es parte del sistema LYNX: datos, audio y vídeo multicanal basado en TCP / IP. Se comunica con una placa basada en un videoportero IP (el módulo LYNX de Audio y Video) y con una Unidad de Conserjería basada en PC (la Estación de... -
Página 7: Descripción De Funcionamiento Botones
VIVO Monitor VIVO Monitor Botones Descripción de funcionamiento - Botón MENÚ. - Cuando la pantalla táctil está en reposo, si se pulsa MENÚ, la pantalla se encenderá. - Cuando la pantalla táctil está encendida, si se pulsa MENÚ, la pantalla vuelve a reposo - Cuando el usuario está... -
Página 8: Diseño De La Pantalla: Menú Inicio
VIVO Monitor VIVO Monitor Diseño de la pantalla. Menú Inicio. El número de iconos en la pantalla táctil puede variar según las funciones habilitadas en cada instalación específica. Los iconos se muestran con un número máximo de 8 por pantalla. - Página 9 VIVO Monitor VIVO Monitor - Nota: Para salir hasta el menú inicio se sale pul- sando los iconos intuitivos desarrollados en el mo- nitor, tales como: flechas, iconos correspondien- tes a la pantalla donde se encuentra, pulsando el botón MENÚ o por tiempo, ya que transcurridos...
- Página 10 VIVO Monitor VIVO Monitor Notas: - La posición de los iconos en el menú se define por su prioridad y disponibilidad. Los iconos pueden ser arrastrados con el fin de configurar de una manera personalizada el menú inicio con las funciones que se utilizan con más frecuencia y en el orden deseado.
-
Página 11: Idioma
VIVO Monitor VIVO Monitor Idioma Seleccionar el idioma deseado para el monitor. El idioma por defecto de fábrica en el monitor es el inglés. Para ello se debe pulsar Ajustes generales y accedemos a la pantalla donde se encuentra la opción Ajustes de idioma. -
Página 12: Programación Dirección Del Monitor. Ajustes De Monitor
VIVO Monitor VIVO Monitor Programación dirección del monitor. Ajustes de monitor. La dirección por defecto de fábrica del monitor es 10.0.0.1. - Bloque: 2 dígitos (00..99) = número de bloque. - Piso: 2 dígitos (00..99) - Número de unidad: 4 dígitos (0000..8191) = número de viviendas. -
Página 13: Llamadas
Cuando se abre la puerta, el icono de la llave se vuelve verde durante 1 segundo. IMPORTANTE: El monitor VIVO es un dispositivo de seguridad que permite identificar la identidad del visitante. Permitir o no el acceso a las visitas es totalmente una elección y responsabilidad del residente. -
Página 14: La Llamada No Se Contesta
VIVO Monitor VIVO Monitor La llamada no se contesta. Cuando el monitor recibe una llamada, el video se muestra de inmediato (si se recibe la transmisión de vídeo), y se reproduce, dependiendo del origen de la llamada, el tono de timbre seleccionado en el monitor. -
Página 15: Ajustes De Video
VIVO Monitor VIVO Monitor Ajustes de vídeo. El monitor permite realizar los ajustes brillo, contraste y color, pulsando el icono de Ajustes de vídeo. Captura de imágenes. Con el icono de Captura de imágenes (cámara), se pueden tomar imágenes de forma manual o automática, (si está... - Página 16 VIVO Monitor VIVO Monitor Cuando se pulsa el icono de imágenes se accede a la pantalla Ver imágen, que muestra la imagen más reciente, con la descripción definida del Terminal desde el que se ha realizado la llamada, la fecha y la hora.
-
Página 17: Reset De Imágenes
VIVO Monitor VIVO Monitor Para borrar una imagen, seleccionar la imágen deseada y pulsar el botón borrar (papelera), se requiere confirmación. Se borra la imagen seleccionada que es la que se visualiza un poco más grande que el resto. RESET DE IMÁGENES: Para borrar todas las imágenes existentes, se debe pulsar el botón... -
Página 18: Apertura De Puerta
VIVO Monitor VIVO Monitor - Nota: Para salir hasta el menú inicio se sale pul- sando los iconos intuitivos desarrollados en el mo- nitor, tales como: flechas, iconos correspondien- tes a la pantalla donde se encuentra, pulsando el botón MENÚ o por tiempo, ya que transcurridos 30 segundos el monitor vuelve a reposo (pantalla apagada). -
Página 19: Recepción De Llamada Con Varios Monitores En La Vivienda
VIVO Monitor VIVO Monitor Notas: - Durante la conversación, todos los efectos de sonido en la ventana de conversación se silencian. El «click» en los iconos y el efecto de obturación de la cámara no se reproduce cuando la conexión de audio está... -
Página 20: Guía Rápida:1.1 Recepción De Llamadas
VIVO Monitor VIVO Monitor GUÍA RÁPIDA: 1.1 Recepción de Llamadas Al recibir una llamada, la pantalla de conversación se abrirá automáticamente. Iconos que se pueden visualizar en ésta: Rechazar llamada. Este icono se oculta cuando se responde la llamada (teléfono verde). -
Página 21: Realizar Llamadas
VIVO Monitor VIVO Monitor 1.2 Realizar Llamadas Se pueden realizar llamadas a: - Placas de calle: • Entradas Generales. • Placas de su bloque. • Placas asociadas a la propia vivienda. - Estación de Gestión Residencial = EGR (Conserjerías). - Otro monitor instalado en la misma vivienda. - Página 22 VIVO Monitor VIVO Monitor Las funcionalidades son las mismas que las que se han visto en el punto 1.1 Recepción de llamadas. El usuario puede conectar el audio si lo desea. La pantalla volverá al modo de espera pulsando el icono Rechazar llamada o tras un tiempo de espera de 30 segundos si el audio no se ha conectado.
-
Página 23: Compatibilidad Cámaras Ip
(no hay relés para abrir por tanto no sale el icono apertura de puerta: llave). Para utilizar una cámara IP estándar con el monitor Vivo, se tiene que asignar una dirección IP dentro del rango de placas de Entrada de Bloque o placas de Entrada a viviendas Particulares. En el primer caso, como Entrada de Bloque, la cámara puede ser utilizada por todos los monitores del bloque. - Página 24 VIVO Monitor VIVO Monitor - Nota: Se visualiza esta EGR porque está en linea y en un modo difrente al Modo APAGADO. Se pue- den visualizar estos parámetros en la propia EGR. Pantallas EGR Seleccionando instalador, accedemos a las pantallas donde aparece el idioma, volumen de llamada y nombre de la EGR, definidos.
- Página 25 VIVO Monitor VIVO Monitor se pueden visualizar el idioma y el volumen de llamada de la EGR En AJUSTES GENERALES, Nota: Es necesario reiniciar la aplicación, para que el cambio de idioma sea efectivo En AJUSTES EGR, se puede visualizar la descripción (nombre) escogido para la EGR.
- Página 26 VIVO Monitor VIVO Monitor Seleccionando modo, accedemos a los modos existentes en la EGR. El modo para que la EGR esté operativa debe ser modo viviendas o modo completo. El usuario puede seleccionar una EGR y se envía una llamada a la misma. Se reproduce el tono de llamada.
- Página 27 VIVO Monitor VIVO Monitor Al realizar la llamada a la EGR, en el monitor se puede ver al operador (conserje), si dispone el PC de una cámara. El Conserje está ocupado, se le devolverá la llamada tan pronto como sea posible.
- Página 28 VIVO Monitor VIVO Monitor Para terminar la conversación pulsar el icono de finalizar conversación o la conversación finalizará transcurridos 90 segundos. Es posible llamar a otra vivienda a través de la EGR. El propietario llama a la EGR y pide la intercomunicación con otra vivienda, por ejemplo la vivienda 102.
- Página 29 VIVO Monitor VIVO Monitor Introducir número de vivivienda o buscar por agenda la vivienda P u l s a n d o aceptar tranfiere la lla- mada Pag. 29...
- Página 30 VIVO Monitor VIVO Monitor También es posible transferir la llamada a otra EGR. La conversación con la EGR está limitada a 90 segundos. Pag. 30...
-
Página 31: Llamada De Pánico (Botón Sos)
VIVO Monitor VIVO Monitor 1.2.3 Llamada de Pánico (botón SOS) La llamada de pánico es un llamada especial para la Estación de Gestión Residencial (EGR) que es la encargada de recibir este tipo de llamadas, la EGR de ALARMAS y estas llamadas tienen prioridad sobre el resto. -
Página 32: Pulsando El Botón Sos Durante 3 Segundos
VIVO Monitor VIVO Monitor Hay tres maneras de activar la llamada de pánico en la Conserjería: 1. Pulsando el botón SOS durante 3 segundos. El monitor muestra un mensaje indicando que la llamada de pánico se enviará en 3 segundos (e irá mostrando la cuenta atrás, es decir los segundos que quedan), además de producirse un tono de alarma. -
Página 33: Pulsando Un Pulsador Externo Secundario Sos
VIVO Monitor VIVO Monitor Para terminar la conversación pulsar el icono de finalizar conversación o la conversación finalizará transcurridos 90 segundos. 2. Pulsando un pulsador externo secundario SOS, (es decir, por ejemplo un botón en el baño, en el dormitorio...) que está conectado directamente al monitor (a los terminales de pánico: NG, P). Es instantáneo. -
Página 34: Activación Del Sistema De Alarma
VIVO Monitor VIVO Monitor - Nota: Para salir hasta el menú inicio se sale pul- sando los iconos intuitivos desarrollados en el mo- nitor, tales como: flechas, iconos correspondien- tes a la pantalla donde se encuentra, pulsando el botón MENÚ o por tiempo, ya que transcurridos 30 segundos el monitor vuelve a reposo (pantalla apagada). -
Página 35: Intercomunicación: Llamadas Entre Monitores
VIVO Monitor VIVO Monitor 1.2.4 Intercomunicación: Llamadas entre monitores Es posible llamar de un monitor a otro. Existen 2 tipos de llamadas: - Internas: llamar de un monitor a otro instalado en la misma vivienda. - Externas: llamar entre viviendas, es decir a otro monitor de la misma instalación. -
Página 36: Llamada Interna: Llamar De Un Monitor A Otro Instalado En La Misma Vivienda
VIVO Monitor VIVO Monitor 1.2.4.1 Llamada interna: Llamar de un monitor a otro instalado en la misma vivienda. Cuando un usuario quiere llamar a otra habitación en la misma vivienda, presiona el icono de llamada interna (Selección de monitor) en el menú inicio del monitor, se mostrará una lista con todos los monitores disponibles. -
Página 37: Llamada Externa: Llamar De Un Monitor A Otro Monitor De La Misma Instalación
VIVO Monitor VIVO Monitor Para acceder a Ajustes de monitor, se debe pulsar Ajustes generales y accedemos a la pantalla donde se encuentra la opción Ajustes de instalador (pulsar), se debe introducir el código PIN de instalador, que por defecto es 4444 y pulsar OK y accedemos a la pantalla donde se encuentra la opción Ajustes de monitor. -
Página 38: Realizar Llamada Externa
VIVO Monitor VIVO Monitor Cuando un usuario quiere llamar a otra vivienda en la misma instalación, presiona el icono de llamada externa (Llamada de casa a casa) en el menú inicio del monitor y se mostrará una lista con todos los monitores disponibles. -
Página 39: Solicitud De Amistad
Lista de Contactos, se abre dicha pantalla y se visualiza que está vacia. El monitor Vivo permite llamadas entre diferentes viviendas tal y como se ha explicado. Sin embargo para preservar la privacidad, se puede generar la lista de solicitudes de amistad, para aceptar llamadas sólo de una lista de amigos. - Página 40 VIVO Monitor VIVO Monitor Solicitud de amistad Cuando un usuario quiere llamar a otra vivienda en la Automáticamente aparece la ventana para rellenar misma instalación, debe enviar primero la Solicitud esa solicitud. de amistad, pulsando el icono. Si se introduce el número de vivienda (Bloque-nº monitor), por ejemplo: 010301, al pulsar "Listo"...
- Página 41 VIVO Monitor VIVO Monitor Pulsar sobre el mensaje para seleccionarlo. Una vez seleccionado el mensaje, pulsar sobre Leer Nota: Las solicitudes de amistad entre los monitores mensaje. se registran en la lista general de mensajes. En la vivienda destino se puede ver el mensaje y se permiten las siguientes opciones: - Aceptar.
- Página 42 VIVO Monitor VIVO Monitor Solicitud de amistad aceptada. En la Lista de contactos se muestra a quien se puede llamar y quien nos puede llamar: (flecha apuntando a la derecha), aparecemos en su lista, pero ellos no aparecen en la nuestra por lo que nosotros podemos recibir llamadas de ese contacto.
-
Página 43: Guía Rápida: 1.2 Realizar Llamadas
VIVO Monitor VIVO Monitor GUÍA RÁPIDA: 1.2 Realizar Llamadas Se pueden realizar llamadas a: - Placas de calle: • Entradas Generales. • Placas de su bloque. • Placas asociadas a la propia vivienda. - Estación de Gestión Residencial = EGR (Conserjerías). - Página 44 VIVO Monitor VIVO Monitor 1.2.4 Intercomunicación: Llamadas entre monitores Es posible llamar de un monitor a otro. Existen 2 tipos de llamadas: - Internas: llamar de un monitor a otro instalado en la misma vivienda. - Externas: llamar entre viviendas, es decir a otro monitor de la misma instalación.
- Página 45 VIVO Monitor VIVO Monitor Para preservar la privacidad, se puede generar la lista de solicitudes de amistad, para aceptar llamadas sólo de una lista de amigos. Pulsar el icono Solicitud de amistad para acceder a dicha pantalla. solicitud amistad Rellenar la solicitud de amistad. Seleccionar Añadir a lista de amigos y pulsar confirmar.
-
Página 46: Descripción Y Funcionamiento De Los Iconos Pantalla Inicio
VIVO Monitor VIVO Monitor 2. DESCRIPCIÓN Y FUNCIONAMIENTO de los ICONOS PANTALLA INICIO Estas son todas las funciones existentes en el monitor. Algunas están habilitadas por defecto y otras hay que habilitarlas tal y como se ha explicado en: Diseño de la pantalla. Menú Inicio. Con todas las funciones habilitadas, las pantallas del menú... -
Página 47: Placa Calle
VIVO Monitor VIVO Monitor Nada más pulsar confirmar, el modo no molestar se habilita, el led no molestar se enciende y en la pantalla inicio el icono no molestar cambia indicando que el modo está activado. Este modo se restablece después de que el período programado haya expirado o se pulse el icono no molestar en la pantalla inicio. -
Página 48: Llamada Externa (Llam.dE Casa A Casa)
Solicitud de amistad a través de la Lista de contactos. El monitor Vivo permite llamadas entre diferentes viviendas, sin embargo para preservar la privacidad, se puede generar la lista de solicitudes de amistad, para aceptar llamadas sólo de una lista de amigos. Nota: Esta función está sincronizada con todos los monitores de una misma unidad. - Página 49 VIVO Monitor VIVO Monitor Al pulsar el icono de recibir mensajes, se accede a la pantalla Mensajes. Los mensajes se muestran en orden cronológico, desde el último recibido (arriba) al más antiguo (abajo). Si la lista es más larga que el tamaño de la pantalla, se puede desplazar verticalmente.
-
Página 50: Ajustes De Privacidad
El monitor Vivo puede configurarse para solicitar un código PIN para acceder a los mensajes de la bandeja de entrada y/o para acceder al menú de configuración de usuario. Ver capítulo: 2.16.6 Ajustes de privacidad, (para más detalles). -
Página 51: Enviar Mensajes
VIVO Monitor VIVO Monitor Sí en Ajustes de privacidad está seleccionado en PIN requerido: Leyendo mensajes, al pulsar el icono de recibir mensajes, automáticamente se abre la pantalla de solicitud de código PIN. Por defecto la contraseña es: 1234. Al introducirla Proceder con los mensajes tal y como se explica se accede a la pantalla de mensajes. - Página 52 VIVO Monitor VIVO Monitor Se pulsa el icono de enviar mensaje, y En la pantalla enviar mensaje, se visualizan todos automáticamente se abre la pantalla de enviar men- los campos para redactar el mensaje y poder en- saje. viarlo. Seleccionar el destinatario (Para).
-
Página 53: Notas De Audio
VIVO Monitor VIVO Monitor Notas: - La longitud máxima por mensaje es de 128 caracteres. - Una vez que el mensaje se envía hay varias opciones: • Si la recepción del mensaje es correcta, se muestra «Mensaje enviado». La unidad de destino incluirá... -
Página 54: Reproducir Notas De Audio
VIVO Monitor VIVO Monitor Se muestra un mensaje indicando que la nota de El icono de notas de audio cambia para mostrar que audio se ha grabado. se ha grabado la nota de audio en el monitor, muestra un círculo azul con el número. - Página 55 VIVO Monitor VIVO Monitor - a) Reproducir nota de audio (play). • Reproducir: Reproducción de la nota de audio seleccionada. Se muestra una barra de progreso. • Pausa: Realiza una pausa en la reproducción. • Volver: Vuelve al menú de Notas de audio.
- Página 56 VIVO Monitor VIVO Monitor El icono de notas de audio cambia para mostrar que se han grabado notas de audio en el monitor, mues- tra un círculo azul con el número de notas grabadas. El usuario tendrá acceso a la pantalla Nota de audio, pulsando el icono notas de audio.
-
Página 57: Regitro De Llamadas
VIVO Monitor VIVO Monitor 2.9 REGITRO DE LLAMADAS Función para ver el historial de llamadas. Esta función permite al usuario abrir una lista de todas las llamadas. Las listas están disponibles en tres pestañas diferentes: - a) Llamadas realizadas. - b) Llamadas recibidas. -
Página 58: Registro De Llamadas Perdidas
VIVO Monitor VIVO Monitor 2.9.2 Registro de llamadas perdidas El icono de registro de llamadas de la pantalla inicio, puede tener dos opciones diferentes: - Lista de llamadas. El icono de registro de llamadas sin mostrar ningún número, indica que no hay nuevas llamadas perdidas recibidas. -
Página 59: Ver Imágen
VIVO Monitor VIVO Monitor Una vez que el usuario se ha introducido en la panta- lla Historial de llamadas, el círculo azul desapare- ce y el icono de registro de llamadas recuperará su aspecto original. 2.10 VER IMÁGEN Función para ver todas las capturas de imágenes realizadas. -
Página 60: Limpieza De Pantalla
VIVO Monitor VIVO Monitor 2.12 LIMPIEZA DE PANTALLA La función de limpeza de pantalla inutiliza la pantalla táctil y los botones capacitivos durante 30 segundos. Durante este tiempo no se permite ninguna acción desde la interfaz táctil, por lo que el usuario puede limpiar la pantalla. - Página 61 Una vez introducidos los datos, pulsar - URL. Dirección web del servidor. para validarlos Por ejemplo: http://www. fermax.com - Unit Router. Seleccionar esta opción si el servidor de domótica se encuentra en otra LAN. Se necesita un ROUTER en la vivienda configurado con esa dirección.
-
Página 62: Alarmas
NOCHE 2.14.1 Gestión de alarmas El monitor Vivo puede gestionar una alarma propietaria Fermax por medio de su Módulo de Sensores, dicho Módulo de Sensores permite la gestión de hasta 16 zonas. Este módulo también se puede gestionar en paralelo a través de teclados D16, por lo que el estado visual del Módulo de Sensores puede ser monitorizado por ambos equipos. - Página 63 VIVO Monitor VIVO Monitor Parámetros en Ajustes de alarma. En el Módulo de Sensores es posible configurar los siguientes parámetros: - Dirección. Dirección del Módulo de Sensores de 0 a 3. [0] por defecto. - Zona. Un Módulo de Sensores permite la gestión de hasta 16 zonas. Es posible gestionar un máximo de 4 Módulos de Sensores (Sensor 1, Sensor 2, Sensor 3 y Sensor 4).
-
Página 64: Modos De Alarmas (Funcionamiento)
VIVO Monitor VIVO Monitor - Nota: Para salir hasta el menú inicio se sale pul- sando los iconos intuitivos desarrollados en el mo- nitor, tales como: flechas, iconos correspondien- tes a la pantalla donde se encuentra, pulsando el botón MENÚ o por tiempo, ya que transcurridos 30 segundos el monitor vuelve a reposo (pantalla apagada). - Página 65 Cuando se activa una alarma, se envía una notificación a la Estación de Gestión Residencial de Alarmas (Conserjería) correspondiente. El monitor Vivo, tras la recepción de una alarma, la transmite a la Estación de Gestión Residencial de Alarmas, con la siguiente información: Número de vivienda, Dirección del Módulo de Sensores, Número de zona y Nombre de la zona (si está...
-
Página 66: Control De Ascensores
Sistema de detección de sabotaje (alarmas) El monitor Vivo tiene un conector tamper. El monitor genera un sonido de alarma y envía un informe de alarma a la Estación de Gestión Residencial de Alarmas, en el caso de que alguien intente desconectarlo. -
Página 67: Ajustar Parámetros Del Ascensor
VIVO Monitor VIVO Monitor los residentes (inquilinos), de forma que, cuando cualquiera de ellos presenta su dispositivo de usuario en la placa de calle (módulos de proximidad, huella, radiofrecuencia o código alfanumérico), el sistema activa el relé correspondiente en la placa, además de los relés que habilitan el correspondiente pulsador de su planta y las plantas adicionales a las cuales dicha persona tiene permiso. -
Página 68: Ajustes Ascensor
VIVO Monitor VIVO Monitor Ajustes ascensor. Permite definir los ascensores existentes en la instalación y asociarlos a los accesos que permiten realizar el Control de Ascensor. Desde el menú instalador se accede a: Ajustes ascensor. Pag. 68... - Página 69 VIVO Monitor VIVO Monitor Ajustes ascensor - Tabla a. Pulsando en añadir se abre una pantalla en la cual se deben introducir los datos para el control de un nuevo ascensor(es). Los parámetros en Ajustes de ascensor son: - Etiqueta. Descripción del ascensor.
- Página 70 VIVO Monitor VIVO Monitor Ajustes ascensor - Tabla b. Pulsando en añadir se abre una pantalla en la cual se definen las plantas que queremos representar con texto en lugar de números, por ejemplo: «SOTANO», «GARAJE», etc.. - PISO: son los caracteres representados en la casilla PISO en la tabla de USUARIOS (Agenda).
- Página 71 VIVO Monitor VIVO Monitor Con todos los parámetros definidos se debe pulsar Guardar. Al realizar la operación de guardar, toda la configuración se guarda en los diferentes equipos del sistema: placas, monitores...etc. Pag. 71...
-
Página 72: Ascensores
VIVO Monitor VIVO Monitor Desde el menú administrador se accede a: - Ascensores - Agenda Ascensores. En esta tabla se definen los pisos a los cuales pueden acceder los usuarios mediante el ascensor. A cada usuario se le asignará automáticamente el relé correspondiente a su piso (según agenda) y aparte un determinado grupo (opcional), para permitirle acceder a los pisos definidos en éste además de... - Página 73 VIVO Monitor VIVO Monitor Introducir los parámetros. Con todos los parámetros definidos se debe pulsar Guardar. Nota: Para indicar rangos de pisos se utilizara los caracteres AA, por ejemplo: 0 AA 20 significa relés del 0 al 20. Pag. 73...
-
Página 74: Agenda
VIVO Monitor VIVO Monitor Agenda. En esta tabla se definen los parámetros para el inquilino. En función de estos parámetros y previa programación del control de ascensor, el inquilino podrá realizar las funciones definidas en el control de ascensor: - Control de ascensor desde el monitor. - Página 75 VIVO Monitor VIVO Monitor Introducir los parámetros. Con todos los parámetros definidos se debe pulsar Guardar. Pag. 75...
- Página 76 VIVO Monitor VIVO Monitor Con todos los parámetros definidos se debe pulsar Guardar. Al realizar la operación de guardar, toda la configuración se guarda en los diferentes equipos del sistema: placas, monitores...etc. Pag. 76...
-
Página 77: Ajustes Generales
VIVO Monitor VIVO Monitor 2.16 AJUSTES GENERALES Función para realizar diferentes ajustes del monitor. Cuando se pulsa el icono de Ajustes generales se accede a una pantalla que contiene diferentes iconos para realizar dicha configuración. Estos ajustes también los puede realizar/personalizar el usuario. -
Página 78: Ajustes De Llamada
VIVO Monitor VIVO Monitor 2.16.8.3 Ajustes del control del ascensor 2.16.8.4 Funciones opcionales 2.16.8.5 Ajustes de alarma 2.16.8.6 Ajustes de domótica 2.16.8.7 Ajustes privacidad instalador 2.16.8.8 Menú tarjeta SD de la pantalla de Ajustes generales Descripción y funcionamiento de los iconos 2.16.1 AJUSTES DE LLAMADA... -
Página 79: Ajustes De Fondo
VIVO Monitor VIVO Monitor Por ejemplo, se puede seleccionar el tono de la alarma del temporizador. Para ello se debe buscar Temporizador y pulsar en el tono. Se abre la pantalla Temporizador y se escucha el tono actual y el volumen al que se encuentra. En... -
Página 80: Ajustes De Idioma
VIVO Monitor VIVO Monitor 2.16.3 AJUSTES DE IDIOMA La función de ajustes de idioma permite seleccionar el idioma deseado para el monitor. El idioma por defecto de fábrica en el monitor es el inglés. - Nota: Para salir hasta el menú inicio se sale pul-... -
Página 81: Ajustes De Privacidad
La función de ajustes de privacidad permite proteger bajo un código PIN (contraseña), algunas de las características del monitor por requerir privacidad o bien por otros motivos. El monitor Vivo puede configurarse para solicitar un código PIN para: - Acceder al menú de configuración de usuario y/o - Acceder a los mensajes de la bandeja de entrada Desde esta pantalla también se pueden cambiar los códigos que vienen programados por... -
Página 82: B) Leyendo Mensajes
VIVO Monitor VIVO Monitor Al tener la opción Ajustes de usuario seleccionada, en el menu inicio al pulsar el icono Ajustes generales, se debe introducir el código PIN, que por defecto es 1234 (si no se ha cambiado) y pulsar OK y accedemos a la pantalla donde se encuentran los iconos correspondientes para realizar los diferentes ajustes del monitor. -
Página 83: Cambiar Pin
VIVO Monitor VIVO Monitor Por defecto la contraseña es: 1234. Al introducirla Proceder con los mensajes tal y como se explica se accede a la pantalla de mensajes. en: 2.7.1 Recibir mensajes. 2.16.6.2 Cambiar PIN a) Pin de usuario Para cambiar el PIN de usuario. El PIN de usuario por defecto: 1234. -
Página 84: B) Pin De Alarma
VIVO Monitor VIVO Monitor Una vez cambiado el código PIN de usuario, al pulsar en el menu inicio el icono Ajustes generales, se debe introducir el NUEVO código PIN y pulsar OK y accedemos a la pantalla donde se encuentran los iconos correspondientes para realizar los diferentes ajustes del monitor. -
Página 85: Ajustes De Llamada Vivienda A Vivienda
VIVO Monitor VIVO Monitor Se visualiza una pantalla indicando que el PIN de alarma se ha cambiado Una vez cambiado el código PIN de alarma, al pulsar sobre el icono Modo Alarma en el menú inicio se accede a la pantalla Modo Alarma, para cambiar el estado de la alarma. (Ver capítulo 2.14.2 Modos de alarmas (Funcionamiento). - Página 86 VIVO Monitor VIVO Monitor Los monitores se identifican con 2 etiquetas: - Nombre de inquilino: Identifica la vivienda (es decir, la familia García, nombre Marta Jover...). Nota: Todos los monitores en la misma vivienda tienen que tener el mismo Nombre, Bloque y Unidad.
-
Página 87: Ajustes Instalación
VIVO Monitor VIVO Monitor Cuando se pulsa el icono de Ajustes instalación, por 2.16.8 AJUSTES INSTALACIÓN. medio de el código PIN de instalador, se accede a una pantalla que contiene diferentes iconos para realizar dichos ajustes. Nota: La función ajustes de instalación está protegida por un PIN de modo que sólo pueda ser manipulado por personal cualificado. -
Página 88: Borrar Todos Los Ajustes
VIVO Monitor VIVO Monitor - Nota: Para salir hasta el menú inicio se sale pul- sando los iconos intuitivos desarrollados en el mo- nitor, tales como: flechas, iconos correspondien- tes a la pantalla donde se encuentra, pulsando el botón MENÚ o por tiempo, ya que transcurridos 30 segundos el monitor vuelve a reposo (pantalla apagada). -
Página 89: Funciones Opcionales
VIVO Monitor VIVO Monitor Nota: Los módulos de relés se instalan en grupos (grupos de relés), cada grupo tiene: • Módulo máster de relés IP: 4 relés. • 0 o más Módulos esclavos RS-485: hasta 32 módulos, cada uno de 10 relés. - Página 90 VIVO Monitor VIVO Monitor - Nota: Para salir hasta el menú inicio se sale pul- sando los iconos intuitivos desarrollados en el mo- nitor, tales como: flechas, iconos correspondien- tes a la pantalla donde se encuentra, pulsando el botón MENÚ o por tiempo, ya que transcurridos...
-
Página 91: Ajustes De Alarma
La función de Ajustes de alarma permite configurar los diferentes Módulos de Sensores y sus parámetros. El monitor Vivo puede gestionar una alarma propietaria Fermax por medio de su Módulo de Sensores, dicho Módulo de Sensores permite la gestión de hasta 16 zonas. - Página 92 VIVO Monitor VIVO Monitor Parámetros en Ajustes de alarma. En el Módulo de Sensores es posible configurar los siguientes parámetros: - Dirección. Dirección del Módulo de Sensores de 0 a 3. [0] por defecto. - Zona. Un Módulo de Sensores permite la gestión de hasta 16 zonas. Es posible gestionar un máximo de 4 Módulos de Sensores (Sensor 1, Sensor 2, Sensor 3 y Sensor 4).
-
Página 93: Ajustes De Domótica
Una vez introducidos los datos, pulsar - URL. Dirección web del servidor. para validarlos Por ejemplo: http://www. fermax.com - Unit Router. Seleccionar esta opción si el servidor de domótica se encuentra en otra LAN. Se necesita un ROUTER en la vivienda configurado con esa dirección. -
Página 94: A) Cambiar Pin De Usuario
VIVO Monitor VIVO Monitor Podemos por tanto cambiar: a) Pin de usuario Para cambiar el PIN de usuario. El PIN de usuario por defecto: 1234. Para seleccionar el parámetro PIN de usuario, Se abre una pantalla que nos indica que debemos pulsar sobre éste. -
Página 95: C) Cambiar Pin De Instalador
VIVO Monitor VIVO Monitor Para seleccionar el parámetro PIN de alarma, pulsar Se abre una pantalla que nos indica que debemos sobre éste. introducir el PIN de alarma actual (por defecto 0000). Una vez introducido pulsar Ok. Se abre una pantalla para poder cambiar el PIN de Se abre una pantalla para confirmar el nuevo PIN de alarma actual (4 dígitos). -
Página 96: Menú Tarjeta Sd
Notas: - Si se inserta una tarjeta SD vacía, la pantalla la formateará y creará las carpetas utilizadas por Vivo. - Al cargar o descargar desde/a la tarjeta SD, el sistema buscará todos los archivos en la carpeta adecuada. -
Página 97: Configuración Desde El Servidor Web
VIVO Monitor VIVO Monitor - Para eliminar una aplicación, arrastrar y soltar desde instalado al icono papelera, o seleccionar la aplicación y pulsar el icono papelera. El sistema le pedirá confirmación. 3. Configuración desde el servidor web El Monitor tiene un servidor web incorporado que permite cambios de configuración. A este servidor web se accede a través de la dirección IP del monitor. -
Página 98: Conectores
VIVO Monitor VIVO Monitor 4. Conectores Conexiones del monitor. - 30 pines para conectar al conector del monitor. - Mini USB (interno) para el firmware (en arranque). - Conector para la tarjeta SD. Conector monitor. Conexiones: - RJ-45 10/100 Base -T Ethernet, alimentación a través de socket. RJ-45. -
Página 99: Características Técnicas
VIVO Monitor VIVO Monitor 5. Características Técnicas - Temperatura de funcionamiento: 0ºC a +40ºC. - Humedad relativa: 5-95%, sin condensación. Capacidad y Parámetros del monitor, (entre corchetes [ ] los valores por defecto): - Número máximo de monitores por vivienda: 8. - Página 100 Audio and Video Door Entry Systems www.fermax.com fermax@fermax.com...
