INSTALLATION
PRÉPARATION DU VENTILATEUR DE
PLAFOND POUR LE MONTAGE

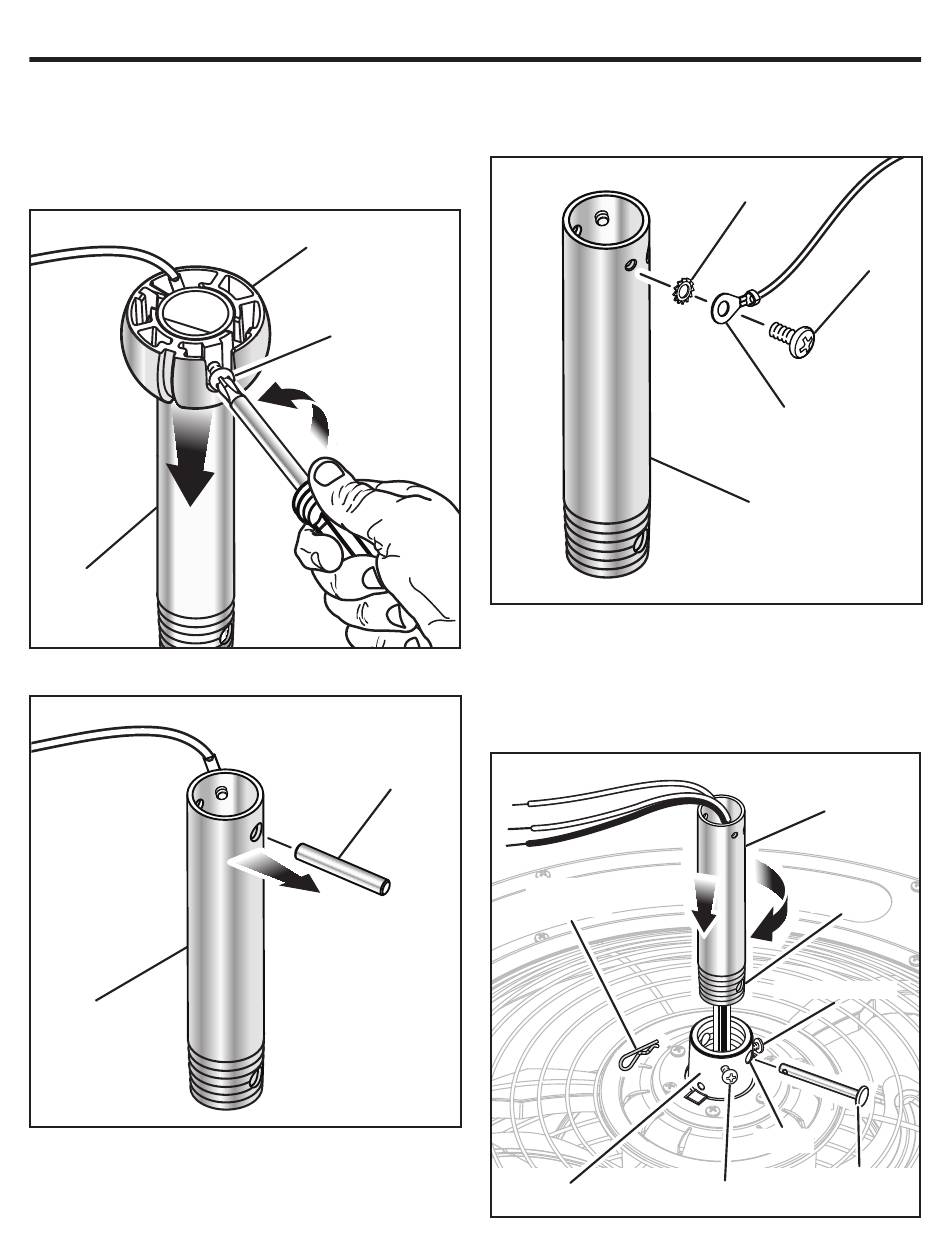

 Desserrer la vis retenant la bille d'articulation à la tige.
Faire glisser la bille d'articulation vers le bas pour l'enlever
de la tige et la mettre de côté.
TIGE
 Retirer la goupille de retenue de la tige.
TIGE
BILLE D'ARTICULATION
VIS
GOUPILLE
DE RETENUE
 Retirer la vis et la rondelle étoilée qui servent à fixer la
borne du fil de mise à la terre à la tige. Retirer le fil et le
mettre de côté.
 Desserrer (mais ne pas enlever) les vis de blocage qui
servent à fixer la tige au collier de fixation de l'ensemble
ventilateur, puis retirer la goupille d'attelage et l'axe
d'assemblage du collier de montage. Insérer avec soin le
câblage électrique du ventilateur dans l'extrémité filetée
de la tige.
GOUPILLE
D'ATTELAGE
COLLIER DE MONTAGE
8 - Français
RONDELLE ÉTOILÉE
BORNE DE FIL DE
MISE À LA TERRE
TIGE
TIGE
ORIFICE
VIS DE BLOCAGE
ORIFICE
AXE
VIS DE BLOCAGE
D'ASSEMBLAGE
VIS
