Atribuir un canal relé para el régimen de día de la caldera
Algunas calderas incluyen una entrada de contacto para el régimen de día/noche. Normalmente, el régimen de noche
hará bajar la temperatura unos diez grados.
La caldera debe conmutar al modo régimen de día en cuanto uno o varios módulos esté en el modo régimen de día o el
modo confort.
En este ejemplo, se utiliza el canal relé 1 del primer módulo relé.

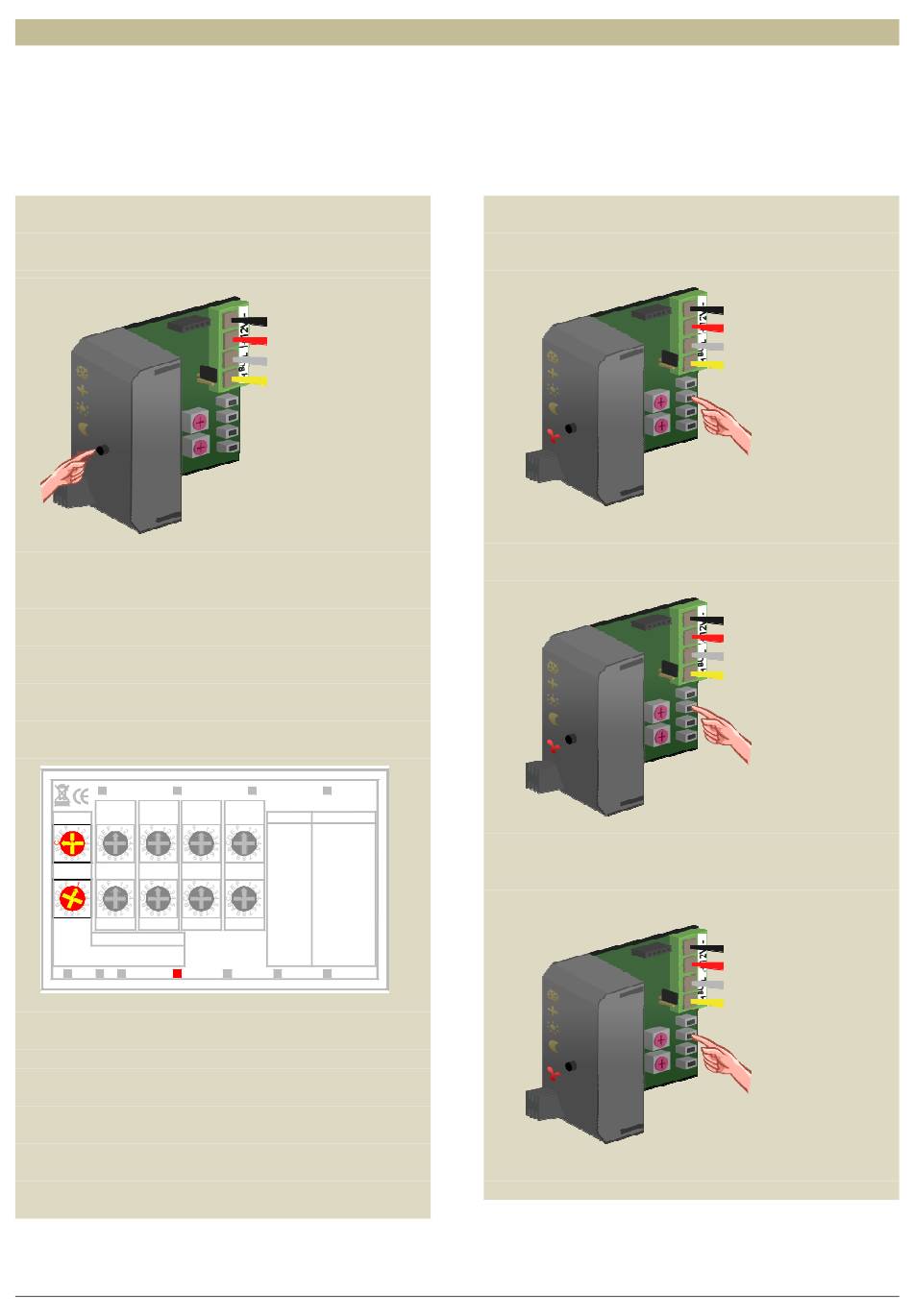

1. Ponga todos los módulos sensor en el modo
antihelada al pulsar el pulsador del panel frontal
hasta que todos los LEDs estén desactivados.
2. Ponga los selectores MODO y TIME1 para el canal 3
del primer módulo relé en « 0 » (mando
momentáneo).
3. Guarde la dirección del módulo relé para poder
volver a introducirla más tarde.
4. Ponga la dirección del primer módulo relé en « C1 ».
El LED « MODO 1 » parpadea para indicar el modo
de programación del pulsador (PBM).
Out1 Out2
Mode/ Mode/ Mode/ Mode/
ADDR. ADDR. Time2 Time2 Time2 Time2
0 0 0
Time1 Time1 Time1
0 0 0
Learn
CH1 CH2 CH3
Fx : OFF
x=CH1...4
Ex : ON
: : 9x :
Dx TGL Bx TG1 ST1
8x
Cx : PBM Ax : TG2 : ST2
ON Rx Tx Mode1
Manual del usuario del módulo de control de temperatura VMB1TC – versión 3.0
Out3 Out4
4 Channel relay module
Mode/
Time2 Time1 Mode/Time2
0 0 0:Moment Start-stop
1:5s Staircase
2:10s Non-Retrigger
3:15s Turn Off Delay
4:30s Turn On Delay
5:1' Trig Release
Time1
6:2' Blink
0 0
7:5' 5'
8:10' 10'
9:15' 15'
A:30' 30'
CH4
B:1h 1h
C:2h 2h
VMB4RY D:5h 5h
velleman
E:1day 1day
F:Toggle Toggle
Mode2 Mode3 Mode4
5. Mantenga pulsado el tercer pulsador (DAY) del
primer módulo sensor hasta que se active el canal
relé y parpadee el LED rojo del módulo sensor.
6. Mantenga pulsado el tercer pulsador (DAY) del
segundo módulo sensor hasta que se active el canal
relé y parpadee el LED rojo del módulo sensor.
7. Mantenga pulsado el tercer pulsador (DAY) del tercer
módulo sensor hasta que se active el canal relé y
parpadee el LED rojo del módulo sensor.
8. Ponga el primer módulo relé en la dirección original.
