DAS OSZILLOSKOP ANWENDEN

•

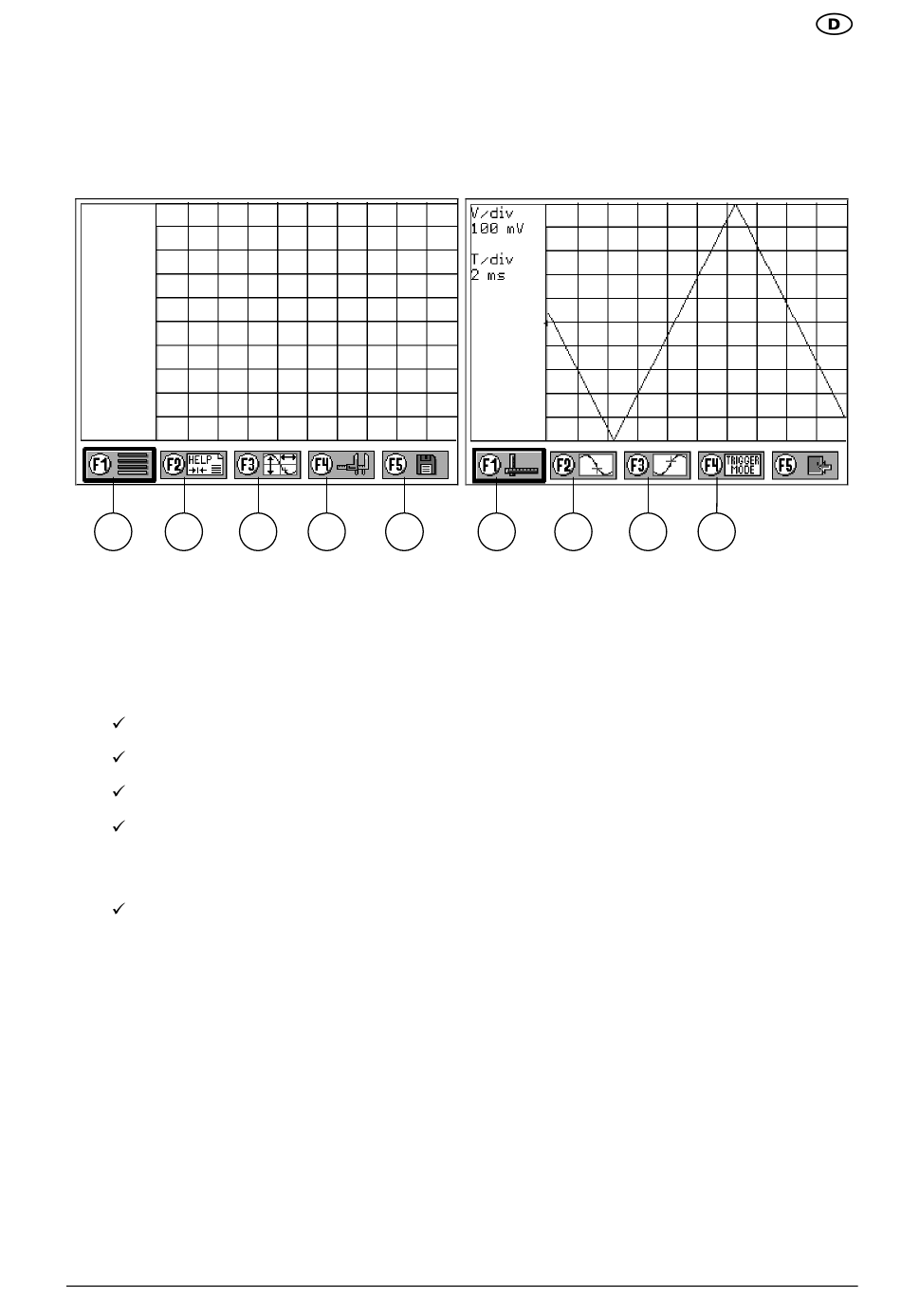

In der Anfangsseite OSZILLOSKOP anwählen.
a b
a. Aktivierung der Kanäle: diese Funktion ermöglicht es jeden einzelnen Kanal für
die Signalerfassung zu aktivieren/auszuschalten.
b. Help: mit dieser Funktion wird die Hilfeseite des Oszilloskops schnell aufgerufen.
Mit F1 die Anfangsseite der Grundeinstellungen aufrufen.
Mit F2 (wenn aktiv) wird ein Musterbild des angewählten Signals angezeigt.
Mit F3 (wenn aktiv) werden die Signaleigenschaften angezeigt.
Mit F4 das Auto-Set starten, das ermöglicht die analysierte Wellenform zu
erfassen und die Spannungsskala (Volt) und die Zeitenbasis (time/div)
automatisch einzustellen.
Mit F5 zum Verlassen.
c. Konfiguration:
aufgerufen (siehe Funktionen f, g, h, i).
d. Messung: die Zeit- und Spannungsunterschiede zwischen den beiden auf der
Welle angewählten Punkten werden gemessen.
e. Verwaltung Kurvenspeicherung: diese Funktion ermöglicht die Speicherung
der erfassten Wellenformen.
BEDIENUNGSANLEITUNG
c d e
mit dieser Funktion
f g h
werden manuellen
i
Konfigurationen
