¡Gracias por su compra!
Usted ha adquirido un producto que está respaldado por el prestigio, durabilidad y eficiencia que han caracterizado
a Calorex por más de 70 años.
Su calentador de agua Calorex Eléctrico, le proporciona el caudal de agua requerido a las temperaturas deseadas,
justo en el sitio donde se necesita: consultorios, estéticas, oficinas; cualquier lugar con restricciones de instalaciones
de gas y ventilación. Es muy importante que haya elegido el calentador de agua tomando en cuenta sus necesidades
específicas de agua caliente.
Cualquier pregunta relacionada con la operación y mantenimiento, servicio o garantía de este calentador de agua
no dude en llamar a nuestro Centro de Servicio Calorex.
*La garantía adicional de 1 año se activa al momento de que se registra el alta del producto, es totalmente gratuita y no está condicionada a ninguna
compra. Opera en los mismos términos de la garantía original y no es acumulable con otras promociones de garantía extendida. Aplica siempre y cuando el
registro de garantía se haga en los tres primeros meses posteriores a la compra.
IMPORTANTE: Este manual contiene instrucciones técnicas necesarias para la instalación, operación y
mantenimiento de su calentador de agua eléctrico tipo almacenamiento, léalo con cuidado antes de instalar
y/o usar el calentador, téngalo a la mano para consultas futuras.
Las imágenes incluidas en este manual son meramente representativas, pueden variar al producto final

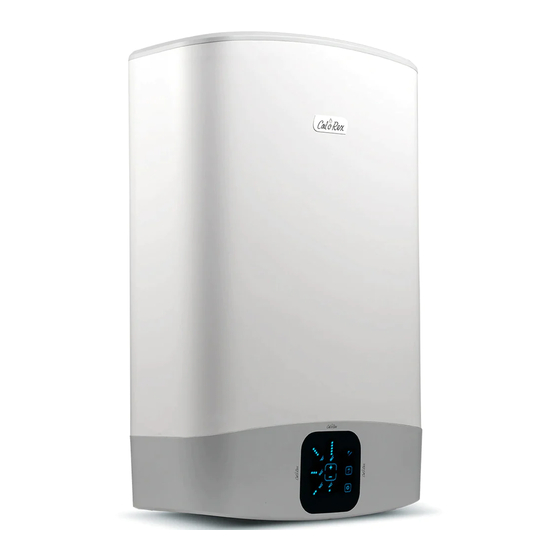

Manual de Instalación Mantenimiento y Operación
Calentador de Depósito Eléctrico
Modelos:
Calorex Lévittas 45 L
Calorex Lévittas 65 L
*5 años en tanque y 2 años en partes eléctricas.
Del interior de la República Lada sin Costo 800 2256739
Voltaje / Potencia:
127 V
/1500 W
~
127 V
/ 1500 W
~
CDMX. y Área Metropolitana 55 5640 0601
¡Llame y active su garantía gratuitamente! *
*El no activar su garantía NO LA INVALIDA
Publicidad
Tabla de contenido
Manuales relacionados para Calorex Lévittas 45 L
Resumen de contenidos para Calorex Lévittas 45 L
- Página 1 Calorex por más de 70 años. Su calentador de agua Calorex Eléctrico, le proporciona el caudal de agua requerido a las temperaturas deseadas, justo en el sitio donde se necesita: consultorios, estéticas, oficinas; cualquier lugar con restricciones de instalaciones de gas y ventilación.
- Página 2 Debe leer completamente este manual antes de instalar su calentador de agua debido a que éste opera con electricidad. Se sugiere que la instalación sea realizada por un Centro de Servicio Calorex. Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a...
-
Página 3: Conozca Su Calentador
II.- CONOZCA SU CALENTADOR Fig. 1 Accesorios Incluidos. Descripción Cantidad SOPORTE TAQUETES TORNILLOS LLAVE PARA INSTALACIÓN ADTADORES NPT VÁLVULA DE ALIVIO... - Página 4 III. INSTALACIÓN DE SU CALENTADOR. UBICACIÓN DEL CALENTADOR: Para obtener mayor rendimiento, coloque el calentador lo más cercano posible a los lugares de uso (Recomendamos a no más de 5 metros de distancia). Esto minimizará la pérdida de calor y dará agua caliente más rápidamente al punto de uso.
-
Página 5: Instalación Hidráulica
Verificar el correcto anclaje del calentador de acuerdo a la figura 3 Fig. 3 Este aparato debe ser instalado conformes a las siguientes indicaciones relativas a la presencia de: Humedad: No instale el aparato en ambientes húmedos (sin ventilación). Hielo: No instale el aparato en ambientes en los que es probable un descenso de temperatura a niveles críticos con riesgo de formación de hielo. - Página 6 Sistema cerrado o presurizado (directo de la red): Para la alimentación de agua al calentador se recomienda instalar en la salida de agua caliente una válvula de alivio (NO INCLUIDA) calibrada a (0,68 MPa) (7 kgf/cm ) (100 psi). Ver Fig.
- Página 7 Diagrama de instalación de Sistema Cerrado Fig. 5 IMPORTANTE Durante la fase de calentamiento es normal que gotee agua del dispositivo. Si se quiere evitar dicho goteo, se debe instalar un tanque de expansión en la instalación de salida. En caso de instalar un tanque de expansión NUNCA obstruya la salida de evacuación del tanque, el hacerlo anula la garantía.
-
Página 8: Instalación Eléctrica
INSTALACIÓN ELÉCTRICA ¡PRECAUCIÓN! La instalación eléctrica debe ser efectuada por un técnico especializado SERVICIO CALOREX ya que es un procedimiento peligroso. Diagrama eléctrico Importante: Si el cordón de alimentación es dañado, éste debe sustituirse por un cordón o ensamble especial disponible por parte del fabricante o por su agente de servicio autorizado. - Página 9 Siga los pasos enumerados a continuación para realizar una correcta instalación: 1. Verifique que el voltaje y la potencia sea adecuado a este aparato, la información la podrá verificar en la etiqueta de datos del producto (se encuentra a un costado del calentador). 2.
- Página 10 Está prohibido usar los tubos de la instalación hidráulica, de calefacción y de gas para la conexión a tierra del aparato. IV. OPERACIÓN DEL CALENTADOR. Antes de operar su calentador de agua, asegúrese de leer y seguir las instrucciones de este manual y todas las etiquetas del producto Antes de encender el calentador, efectúe el llenado del aparato con el agua de la red.
-
Página 11: Posibles Fallas
desconectar el aparato de la corriente eléctrica. Una memoria interna asegura la conservación de los datos por un máximo de 4 horas sin electricidad, después del cual todos los datos adquiridos se cancelan y el proceso de aprendizaje parte desde el inicio. Cada vez que se configure la temperatura, la función "ECO EVO"... -
Página 12: Función Anti-Hielo
Fig. 6 Función anti-hielo La función antihielo es una protección automática del aparato para evitar daños causados por temperaturas muy bajas inferiores a 5 °C, cuando el producto se apaga durante la estación fría. Esta función está habilitada, pero no se indica en caso de su activación. na vez que la temperatura aumenta a un nivel más seguro para evitar daños de hielo y heladas, el calentamiento del agua se apaga de nuevo Se recomienda dejar el producto conectado, también en caso de largos períodos de inactividad. - Página 13 Todas las intervenciones y las operaciones de mantenimiento deben ser efectuadas por personal especializado. Antes de solicitar la intervención del Servicio Calorex por una posible avería, compruebe que la falla del calentador no dependa de otras causas como, por ejemplo, la falta temporal de agua o de energía eléctrica.
- Página 14 Después de un mantenimiento llene el calentador por completo y vacíelo completamente para eliminar las impurezas residuales. IMPORTANTE: Para llenar el calentador abra la válvula de paso en la tubería de suministro de agua fría. Abra lentamente una llave de agua caliente (preferentemente de la regadera) para permitir que el aire salga del calentador y de la tubería.
-
Página 15: Si El Agua Está Hirviendo (Presencia De Vapor En Los Grifos)
VI. CERTIFICADO DE GARANTÍA El Calentador de agua Calorex Eléctrico, está cuidadosamente diseñado y se ha fabricado con los materiales más adecuados, bajo un estricto control de calidad. Para cualquier duda o problema sobre el calentador, por favor contacte al Centro de Servicio Calorex 800 225 6739. - Página 16 Muestre al técnico este certificado de garantía, sellado por el distribuidor. HECHO EN CHINA Comercializado por: Calentadores de América, S.A. de C.V. Blvd. Isidro Lopez Zertuche No. 1839, Col. Universidad, 25260, Saltillo, Coahuila Tel. 5640 0601 y 800 CALOREX (225 6739) www.calorex.mx...
