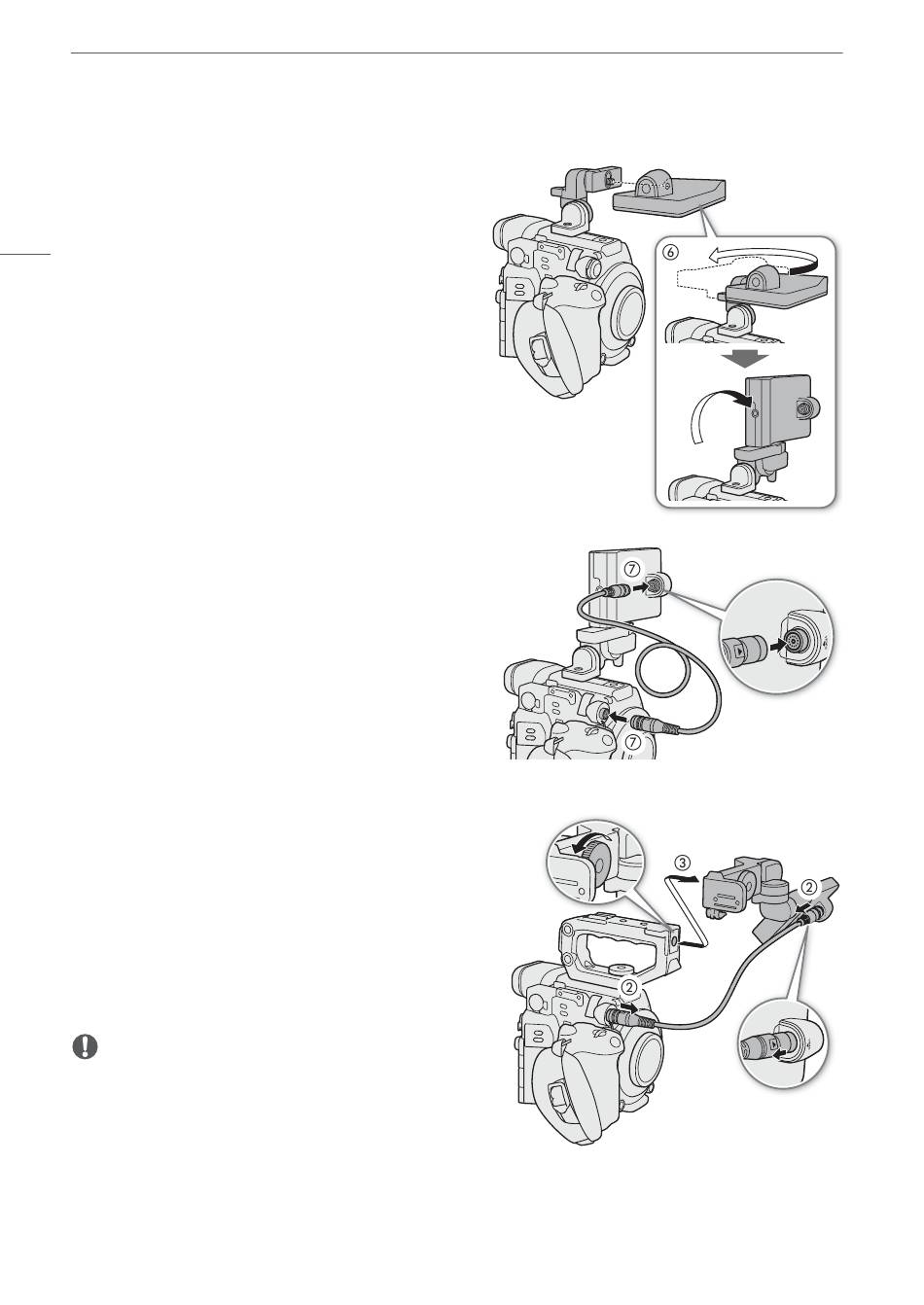

Preparación del asa y del monitor LCD
5 Acople el monitor LCD.
• Utilice la rosca para tornillos 1/4"-20 en la parte
inferior del monitor LCD.
• Utilice la llave hexagonal para fijarlo de manera segura
30
con el tornillo de cabeza hexagonal.
6 Gire el pivote de la unidad de fijación del monitor A 180°
hacia las ranuras de la tarjeta SD y, a continuación, gire
el pivote B 90° hacia el objetivo.
7 Con un cable de la unidad UN-5
VIDEO de la cámara al terminal VIDEO del monitor LCD.
2
Accesorio suministrado con el C200; accesorio opcional para
el C200B.
• Alinee las marcas Í de los terminales y enchufes de
los cables.
Extracción del monitor LCD y de la unidad de
fijación LCD
1 Ajuste el interruptor Q en OFF.
2 Desconecte el cable de la unidad del terminal VIDEO de la
cámara y del monitor.
• Tire de la punta metálica del enchufe y, a continuación,
desconecte el cable del terminal.
3 Afloje el tornillo de fijación del montaje del LCD y, a
continuación, retire el monitor y la unidad de montaje del
LCD.
IMPORTANTE
• Tenga cuidado de no dejar caer la cámara al colocar o
quitar el monitor LCD.
2
, conecte el terminal
