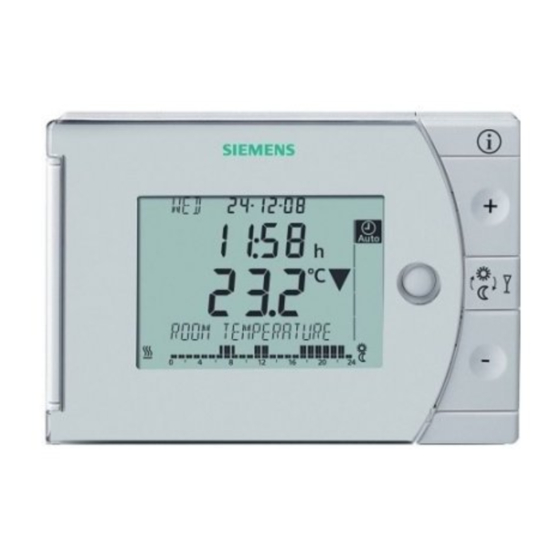

Siemens REV17 Serie Instrucciones De Montaje
Ocultar thumbs Ver también para REV17 Serie:

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 15

Enlaces rápidos

Installationsanleitung
Istruzioni di montaggio
Instruções de montagem
Instrukcja montażu i uruchomienia
Installationsvejledning
CE1G2203xx
Installation instructions
Montage instructie
Návod k montáži a uvední do provozu
Installationsanvisning
tr
Kurulum talimatlari
A
B
C
02.02.2010
G2203
REV17..
Instructions d'installation
Instrucciones de montaje
Telepítési leírás
Asennusohje
Οδηγίες εγκατάστασης
D
E
F
1/40

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Siemens REV17 Serie

  • Página 1 G2203 REV17.. Installation instructions Installationsanleitung Instructions d’installation Istruzioni di montaggio Montage instructie Instrucciones de montaje Instruções de montagem Telepítési leírás Návod k montáži a uvední do provozu Instrukcja montażu i uruchomienia Asennusohje Installationsanvisning Kurulum talimatlari Οδηγίες εγκατάστασης Installationsvejledning CE1G2203xx 02.02.2010 1/40...
  • Página 2 / 1.1.5 24 h 3 min. 12:00 12:00 / 1.1.1 / 1.1.6 DIP Switch 1: OFF DIP Switch 1: ON DIP Switch 7: OFF DIP Switch 7: ON / 1.1.7 / 1.1.3 DIP Switch 3: OFF DIP Switch 3: ON / 1.1.4 °C PID self-learning...
  • Página 3: Dip-Schalter

    Montagehinweise REV17.. Platzierungshinweise Montage • Der REV17.. sollte im Hauptaufenthaltsraum platziert werden • Siehe Abb. A bis E (Wandmontage Abb. B bis E). • Der Platzierungsort des REV17.. ist so zu wählen, dass der Verdrahtung prüfen Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder Die Anschlüsse sind im Kapitel „Anschlussschaltplan“...
  • Página 4 1.1.3 Temperaturanzeige in °C oder °F: 1.1.5 Periodischer Pumpenlauf: DIP-Schalter 6 DIP-Schalter 3 Nur anwendbar bei angesteuerter Umwälzpumpe oder Ventil! DIP-Schalter ON: Temperaturanzeige in °F Diese Funktion schützt die Pumpe oder das Ventil während längeren AUS-Perioden vor möglichem Festsitzen. Der periodische DIP-Schalter OFF: Temperaturanzeige in °C Pumpenlauf wird alle 24 Stunden um 12:00 Uhr für 3 Minuten...
  • Página 5 Funktionskontrolle Reset Anzeige kontrollieren. Erscheint keine Anzeige, muss der Benutzerdefinierte Einstellungen: Einbau und die Funktion der Batterien geprüft werden gleichzeitig für 3 Sekunden drücken: Betriebsart “Dauernd Komfortbetrieb“ , angezeigte Alle Temperatur- und Zeiteinstellungen am Programmwahlschieber Temperatur ablesen werden auf Standardwerte zurückgesetzt (siehe auch Abschnitt „Werkeinstellungen“...
  • Página 6: Configuration

    Configuration and function check REV17. Configuration DIP switches ON / Sensor calibration on Periodic pump run on 1.1.5 1.1.1 Sensor calibration off Periodic pump run off Setpoint limitation Quartz 16…35 °C 1.1.2 1.1.6 Setpoint limitation Radio clock 3…35 °C Temperature display °F When changing one or several 1.1.3 DIP switch reset...
  • Página 7: Emplacement

    Code list Function block Code Name Factory setting Your setting Language English Basic settings Sensor calibration Switching differential 2-point 0.5°C Illumination time 10 seconds LCD settings Background brightness Contrast Time zone Deviation from time signal received from Frankfurt 0 hours Clock settings (Central European Time CET) (refer to Note 1) Start of summer time (refer to Note 2)
  • Página 8: Mise En Service

    Mise en service Mise en marche du REV17.. • Appuyez sur une touche quelconque pour interrompre le défilement du texte de bienvenue. La langue proposée par • Retirer la bande isolante noire (Figure. F); l'appareil est prêt à défaut est "ENGLISH". Appuyer sur la touche fonctionner (voir aussi Mode d'emploi) jusqu'à...
  • Página 9: Contrôle Des Fonctions

    1.1.7 Touche de réinitialisation des commutateurs 1.1.6 Horloge radio: commutateur DIP 7 Lorsque la position d'un ou de plusieurs commutateurs DIP a été Uniquement avec le REV..DC (avec récepteur intégré DCF77 pour modifiée, il faut réinitialiser les commutateurs en appuyant sur la la réception du signal de l'horloge de Francfort).
  • Página 10: Messa In Servizio

    Montaggio del REV17.. Posizionamento dell’unità Montaggio • • Il REV17.. deve essere installato nel locale principale (es. Fare riferimento alle figure A … E soggiorno). Per il montaggio a parete vedere le figg. B…E. • Il REV17.. deve essere posizionato in modo da rilevare il più Verifica dei cablaggi accuratamente possibile la temperatura ambiente, senza essere influenzato dalla radiazione solare diretta o da altre...
  • Página 11 DIP switch 4 OFF e 5 OFF: 2-Point 1.1.1 Calibrazione del sensore: DIP switch 1 Impianti con regolazione difficile, funzionamento a 2-punti con Impostare il DIP switch 1 su ON e premere il tasto reset: differenziale di commutazione di 0.5 °C. Il display visualizza CAL.
  • Página 12: Inbedrijfstelling

    Reset Verifica del funzionamento Reset impostazioni definite dall’utente: a) Verificare l’accensione del display. Se risulta spento controllare la Premere contemporaneamente per 3 secondi: polarità e la carica delle batterie Tutti i setpoint di temperatura ed i programmi orari impostati tramite il b) Impostare il modo “Confort Permanente“...
  • Página 13: Dip-Schakelaars

    Configuratie en functiecontrole REV17.. Configuratie DIP-schakelaars AAN (ON) / UIT (OFF) Periodieke Kalibratie opnemer aan pomplooptijd aan 1.1.5 1.1.1 Periodieke Kalibratie opnemer uit pomplooptijd uit Begrenzing gewenste waarde Kwarts 16…35 °C 1.1.2 1.1.6 Begrenzing gewenste waarde Radioklok 3…35 °C Temperatuur in °F Wanneer er een of meer DIP- 1.1.3 schakelaarstanden gewijzigd...
  • Página 14: Colocación De La Unidad

    Toegang tot het installateurniveau Zet de keuzeschuif in de stand RUN en druk 3 seconden lang gelijktijdig op , laat de knoppen vervolgens los en druk, binnen 3 seconden, 3 seconden lang gelijktijdig op , laat los en houd nog eens 3 seconden ingedrukt. Zo krijgt u toegang tot het installateurniveau, waar u de instellingen voor dat niveau kunt maken.
  • Página 15: Montaje

    Montaje Notas • Consulte las Figs. A hasta E • Se debe cumplir la normativa local para instalaciones Comprobación del cableado eléctricas • Si la sala de referencia cuenta con válvulas de radiador Para las conexiones eléctricas, consulte el “Diagrama de conexión” termostáticas, deberán fijarse en una posición completamente Nota: No utilice cables trenzados, sino solamente macizos abierta...
  • Página 16: Ejecución Periódica De La Bomba: Interruptor

    Interruptor PLD 4 OFF y 5 ON: PID 12 Interruptor PLD OFF: Ejecución de la bomba off (ajuste de fábrica) Para sistemas controlados normales, aplicaciones en lugares Guarde los datos introducidos pulsando el botón de reajuste del con variaciones térmicas normales. interruptor PLD.
  • Página 17: Colocação Ao Serviço

    Todos los ajustes definidos por el usuario más aquellos Reajuste realizados en el nivel experto: Configuración definida por el usuario: Pulse de forma simultánea el botón de ajuste del interruptor PLD, Pulse de forma simultánea durante 3 segundos: durante 5 segundos. La totalidad de las configuraciones de temperatura y de hora de las Tras este reajuste, la totalidad de los ajustes de fábrica volverán posiciones del control deslizante se reajustan a sus valores por...
  • Página 18: Configuração

    Configuração e verificação de funcionamento REV17. 1 Configuração Interruptores DIP ON (ACTIVADO) / Consul- (DESACTIVADO) Funcionamento Equilibragem do sensor on periódico da bomba (activada) on (activado) 1.1.5 1.1.1 Funcionamento Equilibragem do sensor off periódico da bomba (desactivada) off (desactivado) Limitação dos valores de referência Quartz 16…35 °C...
  • Página 19: Verificação Do Funcionamento

    Aceder ao nível avançado Mova a barra de deslocamento para a posição RUN (FUNCIONAMENTO) e pressione em simultâneo por 3 segundos. De seguida, solte os botões e, no espaço de 3 segundos, pressione em simultâneo por 3 segundos, solte e mantenha pressionado mais 3 segundos.
  • Página 20: Uvedení Do Provozu

    Pokyny k montáži REV17.. 1 Umístění přístroje 2 Montáž • • Regulátor REV17.. by měl být umístěn do hlavní obytné Viz. obr. A až E místnosti (montáž na stěnu viz.obr. B • Místo instalace REV17.. by mělo být zvoleno tak, aby 3 Kontrola zapojení...
  • Página 21 DIP přepínač 4 OFF a 5 ON: PID 12 1.1.1 Kalibrace čidla: DIP přepínač 1 Pro běžné regulační soustavy, pro aplikace na místech Nastavte DIP přepínač na ON a stiskněte DIP tlačítko: s normálními teplotními výkyvy. Displej zobrazuje CAL. Aktuálně naměřená prostorová teplota bliká. DIP přepínač...
  • Página 22: Kontrola Funkce

    3 Kontrola funkce 4 Reset a) Kontrola displeje. Jestliže se nic nezobrazuje, zkontrolujte Hodnoty nastavené uživatelem: baterie Stiskněte současně na 3 sekundy: b) Nastavte "Trvale komfortní režim" , odečtěte aktuální Všechny teploty a časy nastavené v různých polohách posuvného zobrazenou teplotu přepínače se vrátí...
  • Página 23 Beállítás és funkciók ellenőrzése REV17. Beállítás DIP kapcsolók ON (BE) / OFF (KI) Lásd Érzékelő kalibrálás BE Szivattyú járatás BE Lásd 1.1.5 1.1.1 Érzékelő kalibrálás KI Szivattyú járatás KI Hőmérséklet állítási tartomány Belső óra 16…35 °C 1.1.2 1.1.6 Hőmérséklet állítási tartomány Rádió...
  • Página 24 Belépés a „szakértői” szintre Kapcsolja a kiválasztó tolókapcsolót a RUN állásba és nyomja le egyszerre a és gombokat 3 másodpercig, aztán engedje fel őket, majd 3 másodpercen belül nyomja le egyszerre a és gombokat 3 másodpercig, engedje fel a és nyomja le a gombot újabb 3 másodpercig.
  • Página 25: Przełączniki Dip

    Sprawdzenie okablowania Uwagi Połączenia elektryczne – patrz „Schemat połączeń”. • Przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych. Uwaga: Stosować kable z końcówkami odpowiednimi do mocowania w zaciskach! • Jeżeli w pomieszczeniu referencyjnym zainstalowane są termostatyczne zawory grzejnikowe, to należy ustawić je w położeniu pełnego otwarcia.
  • Página 26 Przełącznik DIP 6 ON: Funkcja włączona (patrz też rys. Przełącznik DIP 7 OFF: Zegar radiowy (DCF77), Przełącznik DIP 6 OFF: Funkcja wyłączona (nastawa fabryczna) sygnał czasu z Frankfurtu Wprowadzić dokonaną zmianę, naciskając przycisk „Przestaw Wprowadzić dokonaną zmianę, naciskając przycisk „Przestaw przełączniki DIP”.
  • Página 27 Montering REV17.. 2 Montering Placering • Se bild A till E. • REV17.. skall placeras i referensrummet (väggmontering bild B till E). Kontrollera den elektriska • Placeringsstället för REV17..bör väljas så att givaren kan avkänna rumstemperaturen så korrekt som möjligt och inte inkopplingen påverkas av direkt solstrålning eller andra värme- resp.
  • Página 28 1.1.3 Temperaturindikering i °C eller °F: 1.1.5 Periodisk pumpstart: DIP-omkopplare 6 DIP-omkopplare 3 Kan endast användas vid styrd cirkulationspump eller ventil! DIP–omkopplare i läge ON: Temperaturindikering i °F Denna funktion hindrar pumpen eller ventilen från att fastna p.g.a. långa stilleståndsperioder. Den periodiska pumpstarten aktiveras DIP-omkopplare i läge OFF: Temperaturindikering i °C ▲...
  • Página 29 installatörnivån förblir oförändrade. Detta gäller både för skjutreglagets alla lägen och för inställningarna i Tiden börjar kl 12:00, datumet 01-01-08 installationsnivån. (01-januari-2008). Under återställningstiden lyser samtliga indikeringsfält i displayen och kan då kontrolleras. Anmärkning Alla användardefinierade inställningar plus inställningarna för värmeinstallatören: •...
  • Página 30 DIP-kytkin 4 OFF ja 5 OFF: 2-piste 1.1.1 Anturin kalibrointi: DIP-kytkin 1 Vaikeasti säädettäviin järjestelmiin; puhdas 2-pistesäädin, Aseta DIP-kytkin ON-asentoon, ja paina DIP-kytkinten resetointi- kytkentäero 0.5 °C (tehdasasetus). painiketta: Näytölle ilmestyy CAL-symboli. Lämpötilan senhetkinen Tallenna asetus painamalla DIP-kytkinten resetointipainiketta mittausarvo vilkkuu. (ks.
  • Página 31 Toimintatestaus Resetointi a) Tarkista näyttö. Jos se ei toimi, tarkista laitteen asennus ja Käyttäjän määrittelemät asetukset: paristojen toiminta. Paina yhtä aikaa 3 sekunnin ajan: Kaikki ohjel- mointikytkimen eri asentoihin liittyvät lämpötila- ja aika-asetukset b) Valitse käyttötapa "jatkuva mukavuuskäyttö" , ja lue näytöllä palautetaan oletusarvoihin (katso myös käyttöohjeen kappale näkyvä...
  • Página 32 Konfiguration og funktionskontrol REV17.. Konfiguration DIP-omskifter ON / Periodisk pumpedrift Kalibrering af føler Til 1.1.5 1.1.1 Periodisk pumpedrift Kalibrering af føler Fra Begrænsning af nom. værdi Kvarts 16…35 °C 1.1.2 1.1.6 Begrænsning af nom. værdi Radiour 3…35 °C Temperaturvisning °F Efter ændring af en eller flere 1.1.3 Nulstilling af DIP-...
  • Página 33 Liste over koder Funktionsblok Kode Navn Fabriksindstilli Din indstilling Sprog Engelsk Basisindstillinger Kalibrering af føler Koblingsdifference 2-pkt. 0,5°C Belysningstid 10 sekunder LCD-optimering Baggrundslys Kontrast Tidszone Afvigelse fra tidssignal Frankfurt 0 timer (mellemeuropæisk tid CET) (se note 1) Indstilling af ur Start på...
  • Página 34: Devreye Alma

    Devreye alma REV17.. cihazının açılması • Ekran animasyonunu durdurmak için herhangi bir tuşa basın. Dil seçimi "ENGLISH" (İNGİLİZCE) seçeneği ile başlar (fabrika • Siyah renkli pil nakliye mührünü (Şekil F) sökün; mührün ayarı). Arzu ettiğiniz dil ekranda görüntüleninceye kadar sökülmesi ile ünite çalışmaya hazır hale gelir (ayrıca işletim talimatlarına bakın).
  • Página 35 DIP anahtarı sıfırlama düğmesine basarak girişi kaydedin. 1.1.6 Radyo saati: DIP anahtarı 7 (ayrıca Şekil 'ye bakın). Sadece REV..DC ile kullanılabilir (Frankfurt'tan yayınlanan saat sinyali için entegre DCF77 alıcısı ile)! kuvars ile çalışır. DIP anahtarı AÇIK: Saat entegre 1.1.7 DIP anahtarı sıfırlama Bir veya birden fazla DIP anahtarının konumunu değiştirirken, DIP Frankfurt'tan yayınlanan saat sinyali DIP anahtarı...
  • Página 36 Οδηγίες εγκατάστασης REV17 Εγκατάσταση της μονάδας Τοποθέτηση • • Για να τοποθετήσετε τον θερμοστάτη δείτε τα διαγράμματα A Ο REV17.. θα πρέπει να βρίσκεται στον κυρίως χώρο έως E. διαβίωσης (για επίτοιχη τοποθέτηση, δείτε τα διαγράμματα B ως E) • Ο...
  • Página 37: Ρυθμίσεις Παραμέτρων

    Για συστήματα με μεγάλύτερη δυσκολία ελέγχου, έλεγχος 2-θέσεων 1.1.1 Βαθμονόμηση αισθητηρίου: Μικροδιακόπτης με διαφορικό διακοπής 0.5 °C (εργοστασιακή ρύθμιση). Αποθηκεύστε τη ρύθμιση πιέζοντας το μπουτόν επιβεβαίωσης Γυρίστε το μικροδιακόπτη 1 στη θέση ON και πιέστε το μπουτόν ρυθμίσεων (εικόνα. επιβεβαίωσης ρυθμίσεων: Η...
  • Página 38: Έλεγχος Λειτουργίας

    Σημείωση 2: Εάν το ραδιοσυγχρονιζόμενο ρολόι δεν είναι ενεργό, η ώρα αλλάζει την τελευταία Κυριακή πριν από την επιλεγμένη ημερομηνία στις 02:00π.μ η ώρα . Με το ραδιοσυγχρονιζόμενο ρολόι ενεργό, το σήμα συγχρονισμού που λαμβάνεται από τη Φρανκφούρτη διαμορφώνεται βάσει της τιμής της παραμέτρου...
  • Página 39 Massbilder Dimensions Encombrements Ingombri Maatschetsen Dimensiones Dimensões Rozměry Méretek Wymiary Måttuppgifter Mittapiirrokset Målskitse Boyutlar Διαστάσεις 134,5 REV17.. 83,5 Anschlussschaltplan Connection diagram Schéma de raccordement Schema di collegamento Aansluitschema Esquema de conexionado Esquema de ligações Schéma zapojení Villamos bekötés Schemat połączeń Kopplingsscheman Kytkentäkaavio Tilslutningsdiagram Bağlantı...
  • Página 40 Beavatkozó (pl. : kazán, Urządzenie wykonawcze Ställdon Toimilaite zónaszelep, vagy szivattyú) Conformity Declaration Hereby Siemens declares that this Faz, AC 230 V Canlı Φάση, AC 230 V Fase AC 230 V “Room Thermostat” is in Faz, AC 24 ... 250 V Canlı...
