Índice Consideraciones sobre la seguridad y efectividad ........2 Advertencias y contraindicaciones..............3 Resumen......................4 Cómo ver el panel de conectores .............4 Cómo conectar las opciones del Cycle ..........4 Como ver la vista Medición..............5 Cómo usar los botones del Cycle..............5 Cómo usar el modo Memoria ..............6 Cómo ver el historial de mediciones...........6 Cómo preparar a un paciente nuevo ...........6 Cómo configurar el monitor en el modo Menú...
Los siguientes factores pueden afectar la exactitud capacitación sobre la reparación a través de SunTech de la oximetría de pulso: Medical, o que tenga una comprensión profunda de •...
Resumen Cómo ver el panel de conectores Puerto RS232 Entrada de CC Micrófono de sonidos de K Opción de SPO Opción de auriculares: Sin alarma de SPO Manguera neumática Figura 1: Conexiones del panel de conectores Cómo conectar las opciones del Cycle Después de desembalar el monitor y conectar los cables, siga los pasos de la sección “Uso: Cómo preparar al paciente”.

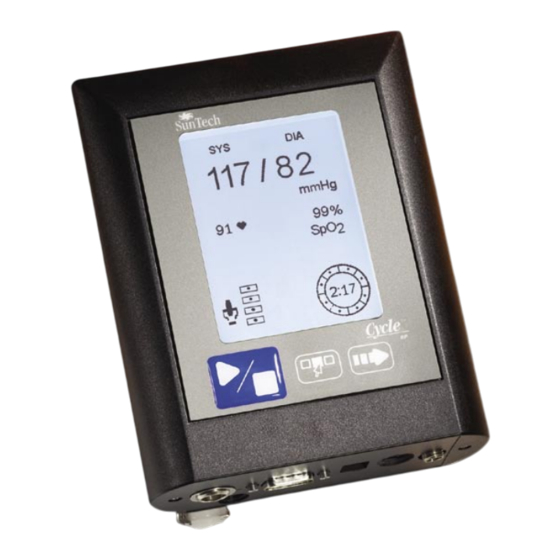

Resumen, continuación Como ver la vista Medición Resultado de la presión arterial % de SpO Frecuencia cardíaca Potencia de la señal del micrófono Temporizador de intervalo Figura 2: Vista Medición (modo estándar) Código de estado Al conectar el monitor Cycle a una fuente de alimentación, aparece brevemente una pantalla de bienvenida.
Resumen, continuación Cómo usar el modo Memoria Figura 3: Modo Memoria Cómo ver el historial de mediciones El Cycle almacena hasta tres mediciones previas. La medición más reciente aparece como la primera medición. Una medición se almacena en la memoria cuando se inicia una nueva medición o cuando la medición actual tiene 5 minutos de antigüedad.
Resumen, continuación Cómo configurar el monitor en el modo Menú Pantalla Intervalo Pantalla Finalizar la Presión Máx. Prueba Figura 4: Modo Menú Cómo acceder al modo Menú Desde la vista Measurement (Medición), presione Menu (Menú). Aparecerá Menu (Menú) - pantalla End Test (Finalizar Prueba). Para desplazarse por las pantallas del modo Menu (Menú), presione Menu (Menú).
Configuración del sistema Sistemas de prueba de esfuerzo compatibles Puede configurar el Cycle para que funcione directamente con su sistema de prueba de esfuer- zo. Esto significa que su sistema de prueba de esfuerzo puede indicarle al Cycle que tome una medición de la PA mientras usted está...
Simplemente elija el modelo de sistema de prueba de esfuerzo. La configuración predeterminada del sistema de prueba de esfuerzo es Custom (Personalizado) con el protocolo de SunTech. Presione Advance (Avanzar) para desplazarse por una lista alfabética de los sistemas de prue- ba de esfuerzo disponibles.
Cómo preparar a su paciente: Resumen Para medir con exactitud la presión arterial durante una prueba de esfuerzo, prepare cuidadosa y correctamente a su paciente. Elija el tamaño de brazalete apropiado. Inserte el micrófono en el brazalete. Coloque el brazalete en el brazo del paciente. Conecte el brazalete y el micrófono al cable del paciente.
Uso, continuación Cómo preparar al paciente Para medir con exactitud la presión arterial durante una prueba de esfuerzo, prepare cuidadosa y correctamente a su paciente. 1. Elija el tamaño de brazalete apropiado. Sin usar la banda del brazalete, colóquelo alrededor de la parte superior del brazo del paciente.
Página 13
Uso, continuación 4. Conecte la manguera de aire y el micrófono al Figura 8: Cables y muñequera cable del paciente. Preste mucha atención al conector del micrófono y al cable cuando los conecte. 5. Coloque el brazalete alrededor del brazo y ajústelo.
Uso, continuación Cómo realizar la prueba de esfuerzo Después de que su paciente esté correctamente preparado, tome las mediciones presionando START/STOP (INICIAR/DETENER) o usando su sistema de prueba de esfuerzo si cuenta con una interfaz adecuada (consulte la sección “Sistemas de prueba de esfuerzo compatibles”). Puede detener una medición en curso presionando START/STOP (INICIAR/DETENER).
Uso, continuación Tipos de lecturas de medición El Cycle le permite tomar lecturas de medición de las siguientes formas: • Lecturas de medición manual, en las que usted presiona Start/Stop (Iniciar/Detener) cada vez que desea tomar una medición. Mediciones con intervalo, donde usted especifica un intervalo de tiempo en el que el Cycle toma •...
Uso, continuación Cómo restablecer el monitor Puede restablecer todas las configuraciones del monitor y del sistema establecidas en los modos Menu (Menú) y System (Sistema) a sus configuraciones predeterminadas. Presione Menu (Menú) y Advance (Avanzar) simultáneamente durante, al menos, 6 segundos. Este tiempo prolongado evita restablecimientos accidentales.
Uso, continuación Cómo preparar al paciente para una oximetría de pulso: colocación en el dedo La correcta colocación del sensor es fundamental para el buen funcionamiento. Si el sensor no se ubica correctamente, la luz puede desviarse y no pasar por el tejido, con lo cual se producen inexactitudes en la oximetría de pulso.
Página 18
Uso, continuación Cómo preparar al paciente para una oximetría de pulso: colocación en la frente. Diseñado para su uso en pacientes con superficies cutáneas bien vascularizadas, que pesen más de 30 kilogramos. Por lo general, el lugar de colocación será en la frente. Nota: Por lo general, el funcionamiento de los Sensores de Reflectancia no es tan preciso como el de los sensores colocados en los dedos de la mano o del pie.
Revise la configuración del Cycle y del sistema de prueba de esfuerzo siguiendo las instrucciones indicadas para su modelo en el sitio web de SunTech: http://www.SunTechMed. com/. Consulte la sección “Preguntas frecuentes” para obtener más detalles. 2. Inicie una prueba en el sistema de prueba de esfuerzo y comience una medición de la PA. Si la interfaz está...
Consejos y solución de problemas, continuación Códigos de estado y soluciones Código de es- Descripción Solución tado Sonidos de K débiles o ausentes. Si el paciente está estático o quieto: 1. Controle que la frecuencia cardíaca esté den- tro de los 10 latidos de la frecuencia cardiaca mostrada por el sistema de prueba de esfuerzo.
Página 21
Consejos y solución de problemas, continuación Código de es- Descripción Solución tado Pulso irregular o ruido. Si el paciente está estático o quieto: 1. Vuelva a posicionar el brazalete de forma tal que el micrófono quede sobre la arteria humeral, e intente nuevamente.
Advance (Avanzar). Al presionar el botón Menu (Menú), eliminará la alarma, y el monitor volverá a ejecutar sus pruebas internas. Si el error se produce en forma repetida, comuníquese con el Departamento de Reparaciones de SunTech o con un agente de reparaciones autorizado.
- Pedir asistencia al fabricante o al técnico de reparaciones de campo. Con este monitor, use únicamente cables y accesorios aprobados por SunTech. El uso de cables o accesorios no autorizados puede provocar un aumento de las emisiones y una disminución de la inmunidad.
Consejos y solución de problemas, continuación Guía y declaración del fabricante: inmunidad electromagnética El Monitor de PA Cycle está diseñado para su uso en los entornos electromagnéticos especifica- dos a continuación. El cliente o el usuario del Monitor de PA Cycle deben asegurarse de que sea utilizado en dicho tipo de entornos.
Asesoramiento y detección de errores Orientación y declaración del fabricante, inmunidad electromagnética El monitor de presión sanguínea Cycle está pensado para utilizarlo en el entorno electromagnético que se especifica a continuación. El cliente o usuario del monitor Cycle debería asegurarse que se utiliza en tal entorno.
Página 26
Asesoramiento y detección de errores Distancias de separación recomendadas entre el equipo de comunicación de RF portátil y móvily monitor de presión sanguínea Cycle El monitor de presión sanguínea Cycle se utiliza en un entorno electromagnético en el que se controlan las perturbaciones de RF.
Configure el protocolo de comunicaciones en el menú System (Sistema) - pantalla Communication (Comunicación). Si su sistema de prueba de esfuerzo no está incluido en la lista, use la configuración Custom (Personalizado) o comuníquese con SunTech Medical. P. El Cycle muestra un mensaje de estado. ¿Qué significa y qué debo hacer? R.
Limpie el sensor con un paño suave rango de presiones de 0-250 mmHg. De lo humedecido con un detergente suave o alcohol contrario, comuníquese con SunTech para isopropílico. Asegúrese de retirar todos los obtener información sobre la calibración. residuos de cinta adhesiva. No vierta ni rocíe ningún líquido sobre el sensor.
Mantenimiento y limpieza, continuación Eliminación Este símbolo indica que el monitor contiene materiales (como componentes eléctricos) que son peligrosos. Envíelos nuevamente a SunTech Medical para su eliminación. Para realizar preguntas acerca de reparaciones, comuníquese con: SunTech Medical, Ltd. SunTech Medical, Inc.
Accesorios e insumos, continuación Cables de interfaz RS232 Sistema de prueba de esfuerzo RS-232 Burdick Quest 91-0013-00 Cambridge Heart CH2000 (v2.0.3 y superi- 91-0065-00 ores) Esaote Formula 91-0048-00 Marquette Case 12 ó 15 91-0012-00 Marquette Case 16 91-0013-00 Marquette Centra 91-0012-00/91-0013-00 Marquette Case 8000 91-0013-00...
Alimentación: Fuente de alimentación externa, use únicamente el número de pieza 19-0012-00 de SunTech. Entrada: 100-240 VCA a 50-60 Hz. Salida: conector de entrada tipo IEC 320 de 9 VCC a 5 A. Calibración: Verifique anualmente la exactitud de los transductores/indicadores de...
Esta garantía limitada será nula si el instrumento se ha dañado por accidente, uso inadecuado, neg- ligencia o caso fortuito, o si ha sido reparado por una persona no autorizada por SunTech Medical, Inc.
