Resumen de contenidos para Dell S2715H

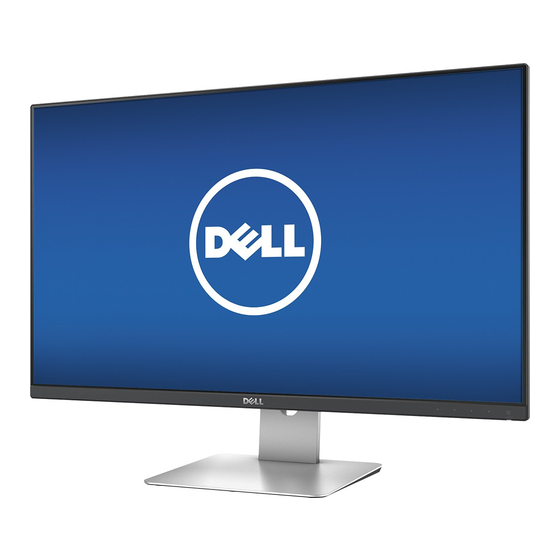

- Página 1 Dell S2715H Guía del usuario Modelo: S2715H Modelo normativo: S2715Ht...
- Página 2 Dell™ y el logotipo de Dell son marcas comerciales de Dell Inc. en Estados Unidos y/o en otras jurisdicciones. Todas las demás marcas y nombres mencionados en este documento son marcas comerciales de sus respectivas empresas.
-
Página 3: Tabla De Contenido
Contenido Acerca del monitor ........5 Contenido del paquete . - Página 4 Aviso FCC (solo para EE. UU.) y otra información sobre normativas . 50 Contactar con Dell....... 50 Configurar el monitor .
-
Página 5: Acerca Del Monitor
Contenido del paquete Su monitor se envía con los componentes que se muestran a continuación. Asegúrese de que ha recibido todos ellos y póngase en contacto con Dell en caso de que algo falte. NOTA: algunos artículos pueden ser opcionales y no incluirse con el monitor. - Página 6 Adaptador de corriente Cable de carga USB 3.0 (permite la función de pantalla táctil en el monitor) Cable HDMI • Guía de instalación rápida • Disco con los controladores y la documentación • Información de seguridad y normativas Acerca del monitor...
-
Página 7: Características Del Producto
Características del producto Las pantallas planas Dell S2715H tienen una matriz activa, un transistor de película fina (TFT), pantalla de crisal líquido (LCD) y retroiluminación LED. Características del monitor: • Pantalla con área de visualización de 68,58 cm (27 pulgadas) (medido diagonalmente). -
Página 8: Identificar Las Partes Y Los Controles
Identificar las partes y los controles Vista frontal Etiqueta Descripción Puerto de auriculares ADVERTENCIA: Una presión acústica excesiva a través de auriculares o cascos puede causar lesiones auditivas o pérdida de oído. Botones de función (para obtener más información, consulte la sección Utilizar el monitor) Botón de encendido y apagado (con indicador LED) -
Página 9: Vista Inferior
Barcode, serial number, and Tenga a mano esta etiqueta si necesita ponerse Service Tag label en contacto con el soporte técnico de Dell. Ranura para administración de Se utiliza para organizar los cables cables colocándolos a través de la ranura. -
Página 10: Especificaciones Del Monitor
Especificaciones del monitor Especificaciones del panel plano Tipo de pantalla Matriz activa - LCD TFT Tipo de panel IPS (Variación en plano) Imagen visible: Diagonal 68.58 cm (27 pulgadas) área activa: Horizontal 597,89 mm (23,54 pulgadas) Vertical 336,31 mm (13,24 pulgadas) Área 201076,39 mm (311,67 pulgadas... -
Página 11: Especificaciones De La Resolución
Especificaciones de la resolución Intervalo de escaneado 30 kHz – 83 kHz (automático) horizontal Intervalo de escaneado 56 Hz – 75 Hz (automático) vertical Resolución máxima 1920 x 1080 a 60 Hz Funciones de vídeo 480i, 480p, 576i, 576p, 720p, 1080p y 1080i (reproducción VGA y HDMI) Modos de visualización preconfigurados... -
Página 12: Modos De Visualización Mhl
*Compatible con adaptadores de CA/CC. **La fuente de alimentación de CA debe utilizar Chroma 6330 3KV u otra fuente de alimentación CA del mismo nivel. PRECAUCIÓN: Para evitar daños al monitor, utilice únicamente el adaptador diseñado para este monitor Dell particular. Marca Fabricante Modo... -
Página 13: Especificaciones De Altavoz
Especificaciones de altavoz Potencia nominal del altavoz 2 x (3 W + 6 W) Respuesta de frecuencia 100 Hz - 20 kHz Impedancia 8 ohm Características físicas Tipo de conector • de 15 contactos, D-subminiatura • HDMI (MHL) • Audio-in •... -
Página 14: Características Medioambientales
Características medioambientales Temperatura: Funcionamiento 0°C a 40°C (32°F a 104°F) Sin funcionar -20°C a 60°C (-4°F a 140°F) Humedad: Funcionamiento 10% a 80% (sin condensación) Sin funcionar 5% a 90% (sin condensación) Altitud: Funcionamiento 5 000 m (16 404 pies) máx. Sin funcionar 12 192 m (40 000 pies) máx. - Página 15 El menú OSD solamente funcionará en el modo de funcionamiento normal. Si pulsa cualquier botón en modo apagado-Activo, se mostrará el siguiente mensaje: * Solo se puede alcanzar un nivel de consumo de energía cero en modo APAGADO desconectando el cable de alimentación de la pantalla. ** Consumo máximo de energía se mide en el estado de la luminancia máxima Active su PC y el monitor para obtener acceso al menú...
-
Página 16: Asignaciones De Contactos
Asignaciones de contactos Puerto VGA Número Pin 15 contactos - lado Conectado al Cable de Señal Vídeo rojo Vídeo verde Vídeo azul TIERRA Comprobación automática TIERRA-ROJO TIERRA-VERDE TIERRA-AZUL Ordenador 5 V/3,3 V TIERRA Sincronización TIERRA Datos DDC Sinc. H. Sinc. V. Reloj DDC Acerca del monitor... -
Página 17: Puerto Hdmi
Puerto HDMI Número Pin 19 contactos - lado Conectado al Cable de Señal TMDS DATA 2+ BLINDAJE TMDS DATA 2 TMDS DATA 2- TMDS DATA 1+ BLINDAJE TMDS DATA 1 TMDS DATA 1- TMDS DATA 0+ BLINDAJE TMDS DATA 0 TMDS DATA 0- RELOJ TMDS BLINDAJE DE RELOJ TMDS... - Página 18 Puerto Pin number 19-contactos - lado Conectado al Cable de Señal TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1- MHL+ TMDS DATA 0 SHIELD MHL- TMDS CLOCK+ TMDS CLOCK- Reservado (N.C. en el dispositivo) DDC CLOCK (SCL) DDC DATA (SDA) VBUS (+5 V, 900 mA maximum)
- Página 19 Interfaz para Universal serial Bus (USB) Esta sección ofrece información acerca de los puertos USB disponibles en el lado izquierdo de su monitor. Su ordenador posee los siguientes puertos USB: • upstream • downstream NOTA: Los puertos USB de este monitor cumplen con la normativa USB 2.0. Velocidad de transferencia Velocidad de datos Consumo eléctrico...
-
Página 20: Plug-And-Play
Éstos no son fáciles de ver y no afectan a la calidad de la pantalla o su utilización. Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: http://www.dell.com/support/monitors. -
Página 21: Preparar El Monitor
Preparar el monitor Acoplar la base NOTA: El elevador de la base y la base están separados cuando el monitor sale de fábrica. NOTA: El siguiente procedimiento se aplica a una base predeterminada. Si ha adquirido cualquier otra base, consulte la documentación proporcionada con la base para configurarla. -
Página 22: Conectar El Monitor
Conectar el monitor ADVERTENCIA: Siga las instrucciones de seguridad antes de realizar ningún procedimiento en esta sección. Para conectar el monitor al equipo: 1 Apague el PC y desconecte el cable de alimentación. 2 Conecte el cable VGA/HDMI/Audio/USB de su monitor al equipo. Conectar el cable VGA (opcional). -
Página 23: Conectar El Cable Usb
Conectar el cable USB Usar el enlace de alta definición móvil (MHL) NOTA: Este monitor cuenta con la certificación MHL. NOTA: Para utilizar la función MHL, use únicamente un cable MHL aprobado y dispositivos de origen que admitan salida MHL. NOTA: Dependiendo del dispositivo, algunos dispositivos de origen MHL pueden emplear un momento en producir una imagen. -
Página 24: Organizar Los Cables
4 Seleccione HDMI (MHL) como fuente de entrada del monitor utilizando el menú en pantalla (consulte Utilizar el menú en pantalla (OSD) para más detalles). 5 Si el monitor no muestra ninguna imagen, consulte Problemas específicos del enlace de alta definición móvil (MHL). -
Página 25: Retirar La Base Del Monitor
Retirar la base del monitor PRECAUCIÓN: Para evitar que se arañe la pantalla LCD al extraerla del soporte, asegúrese de colocar el monitor sobre una superficie limpia. NOTA: El siguiente procedimiento se aplica a una base predeterminada. Si ha adquirido cualquier otra base, consulte la documentación proporcionada con la base para configurarla. -
Página 26: Instalación En Pared (Opcional)
Instalación en pared (opcional) NOTA: Utilice tornillos M4 x 10 mm para conectar el monitor al kit de instalación en pared. Consulte las instrucciones que acompañan al kit de instalación en pared compatible con VESA. 1 Coloque el monitor sobre un paño suave o cojín, en una mesa plana y estable. 2 Desmonte la base. -
Página 27: Utilizar El Monitor
Utilizar el monitor Encender el monitor Utilice los botones situados en el panel frontal del monitor para ajustar la configuración de la imagen. Si pulsa estos botones se mostrará el menú OSD con detalles de configuración que puede modificar. Utilizar los controles del panel frontal Utilice los botones situados en el panel frontal del monitor para ajustar las características de la imagen que se muestra en pantalla. -
Página 28: Botón Del Panel Frontal
La siguiente tabla describe los botones del panel frontal: Botón del panel-frontal Descripción Utilice este botón para escoger modos de color preestablecidos en una lista. Clave de acceso directo: ajustes predefinidos Utilice este botón para acceder directamente a la barra de nivel de volumen. Clave de acceso directo: Volumen Utilice este botón para iniciar el menú... -
Página 29: Utilizar El Menú En Pantalla (Osd)
Utilizar el menú en pantalla (OSD) Acceder al sistema de menú NOTA: Cualquier cambio que haga utilizando el menú OSD es automáticamente guardado si se desplaza a otro menú OSD, si sale de él o si espera que el menú OSD desaparezca. - Página 30 2 Pulse el botón y el para desplazarse entre las opciones. A medida que se mueve de un icono a otro, el nombre de la opción se resalta. 3 Pulse el botón o el una vez para activar la opción destacada. 4 Presione los botones para seleccionar el parámetro que desee.
- Página 31 Icono Menú y Descripción submenús Ajuste Incluso si el PC reconoce el monitor durante la automático inicialización, la función de Ajuste automático optimiza la configuración de pantalla para utilizarla con su configuración particular. La opción Ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo entrante.
- Página 32 Icono Menú y Descripción submenús color Utilice el menú Color para ajustar el modo de configuración del color. Formato Le permite establecer el modo de entrada de vídeo en. de color de RGB: Seleccione esta opción si el monitor está conectado entrada a un equipo (o reproductor de DVD) utilizando un cable HDMI;...
- Página 33 Icono Menú y Descripción submenús Modos Si selecciona modos preestablecidos, podrá elegir entre las preestablecidos opciones Estándar, Multimedia, Cine, Juego, Papel, Cálida, Fría o Color personalizado • Estándar: Configuración de color por defecto. Se trata del modo preestablecido predeterminado. • Multimedia: Ideal para aplicaciones multimedia.
- Página 34 Icono Menú y Descripción submenús pantalla Utilice la Configuración de pantalla para ajustar la imagen. Relación de Permite ajustar la relación de la imagen con los valores 16:9 aspecto panorámico, 4:3 o 5:4. Posición Utilice los botones para desplazar la imagen horizontal hacia la izquierda o la derecha.
- Página 35 Icono Menú y Descripción submenús Tiempo de Permite ajustar el tiempo de respuesta entre normal o respuesta rápido. Restablecer Restaura la configuración de pantalla a los valores configuración predeterminados de fábrica. de pantalla Audio Volume Permite establecer el nivel de volumen de la fuente de audio.
- Página 36 Icono Menú y Descripción submenús Sistema Estado del Encendido Reposo Apagado monitor Monitor Encendido Encendido Apagado con subida (Deshabilitado) (Deshabilitado) (Deshabilitado) conectado Monitor Encendido Apagado/ Apagado sin subida Encendido* conectado (depende de las opciones de OSD) Restablecer Seleccione esta opción para restablecer la configuración de configuración energía predeterminada.
- Página 37 Icono Menú y Descripción submenús Bloqueo Controla el acceso del usuario a los ajustes. Si se selecciona la opción Bloqueo, el usuario no podrá realizar ajustes. Todos los botones están bloqueados. NOTA: Función de bloqueo – Tanto el bloqueo suave (a través del menú...
- Página 38 Icono Menú y Descripción submenús Otras Seleccione esta opción para ajustar la configuración OSD, como el DDC/CI, el Condicionador LCD, etc. DDC/CI DDC/CI (Display Data Channel/Command Interface) le permite ajustar la configuración del monirto utilizando software de su ordenador. Habilitar esta función para una mejor experiencia de usuario y un rendimiento óptimo de su monitor.
- Página 39 Icono Menú y Descripción submenús Acondiciona- Esta función ayuda a reducir los casos menores de retención de imagen. miento Dependiendo del grado de retención de imagen, el program de la pantalla puede tardar cierto tiempo para ejecutarse. Seleccione Habilitarpara iniciar el proceso. Restablecer Restaura otras configuraciones, como DDDC/CI, a los otras...
-
Página 40: Mensajes De Advertencia Osd
Mensajes de advertencia OSD Cuando la función Contraste dinámico está habilitada (en estos modos predefinidos: Juego o Película), el ajuste manual de brillo está deshabilitado. Cuando el monitor no admita un determinado modo de resolución, aparecerá el siguiente mensaje: Esto significa que el monitor no puede sincronizarse con la señal que está recibiendo desde el PC. - Página 41 Active su ordenador y reactive el monitor para acceder al menú OSD. Si presiona cualquier botón que no sea el de alimentación, aparecerá uno de los siguientes mensajes en función de la entrada seleccionada: VGA/HDMI (MHL) input Si se selecciona la entrada VGA o HDMI (MHL) y el cable correspondiente no está conectado, aparece un cuadro de diálogo flotante como el que se muestra abajo.
-
Página 42: Uso De Las Funciones De Inclinación
Uso de las funciones de inclinación NOTA: Esto se aplica a un monitor con base. Cuando adquiera cualquier otra base, consulte la guía de instalación de la base correspondiente para obtener instrucciones sobre la instalación. inclinación Con la base montada en el monitor, puede inclinar y girar el monitor en el ángulo de visualización más cómodo. -
Página 43: Solucionar Problemas
Solucionar problemas PRECAUCIÓN: antes de empezar con cualquiera de los procedimientos de esta sección, siga las Instrucciones de seguridad. Autocomprobación El monitor le proporciona una función de comprobación automática que comprueba si el monitor funciona adecuadamente. Si el monitor y su PC están conectados correctamente, pero la pantalla del monitor permanece oscura, ejecute la comprobación automática del monitor llevando a cabo los pasos siguientes: 1 Apague el ordenador y el monitor. -
Página 44: Diagnósticos Integrados
Si la pantalla del monitor permanece en blanco después de haber realizado el procedimiento anterior, compruebe el controlador de vídeo y su PC, ya que el monitor funciona correctamente. Diagnósticos integrados El monitor cuenta con una herramienta de diagnósticos integrados que ayuda a determinar si las anomalías de la pantalla que está... -
Página 45: Problemas Comunes
Problemas comunes La siguiente tabla contiene información acerca de la solución de problemas habituales del monitor. Síntomas El problema Soluciones posibles comunes • Asegúrese de que el cable de vídeo que conecta No hay vídeo No hay imagen (Luz de el monitor y su PC esté... - Página 46 LCD. • Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: http://www.dell.com/support/monitors. Píxeles La pantalla LCD • Apague y vuelva a encender la unidad.
- Página 47 • No realice ninguno de los pasos incluidos en la relacionados de humo o sección de solución de problemas. con la seguridad chispas • Póngase en contacto con Dell inmediatamente. Problemas El monitor se • Asegúrese de que el cable de vídeo que conecta intermitentes enciende y se el monitor y su PC esté...
-
Página 48: Problemas Específicos Del Producto
Síntomas El problema Soluciones posibles comunes Color incorrecto Color de • Cambie la configuración de los modos imagen preestablecidos en el menú en pantalla Color en incorrecto función de la aplicación. • Ajuste el valor de R/G/B en la opción Color personalizado del menú en pantalla Color. • Cambie el formato de color de entrada a RGB PC o YPbPr en el menú... -
Página 49: Problemas Específicos Del Enlace De Alta Definición Móvil (Mhl)
Síntomas El problema Soluciones posibles específicos La imagen no La imagen no • Debido a los diferentes formatos de vídeo y ocupa toda la puede ocupar la relación de aspecto de los DVD, el monitor quizá pantalla. altura o anchura no pueda mostrar el vídeo a pantalla completa. de la pantalla • Ejecute los diagnósticos integrados. -
Página 50: Apéndice
Para obtener asistencia en línea sobre monitores: Visite .www.dell.com/support/monitors Para ponerse en contacto con Dell en referencia a ventas, asistencia técnica o servicio de atención al cliente. 1 Vaya a www.dell.com/support. 2 Compruebe su país o región en el menú desplegable Elija un país o región situado en la parte superior izquierda de la página. -
Página 51: Configurar El Monitor
PC que esté utilizando y siga los pasos proporcionados. Ordenador Dell 1 Vaya a www.dell.com/support, entre en la Ficha de Servicio de su ordenador y descargue los controladores de vídeo más actualizados para su tarjeta de vídeo. -
Página 52: Instrucciones De Mantenimiento
NOTA: Si no puede establecer la resolución recomendada, póngase en contacto con el fabricante del equipo o adquiera un adaptador gráfico que admita dicha resolución. Instrucciones de mantenimiento Limpiar el Monitor ADVERTENCIA: antes de limpiar el monitor, desenchufe el cable de alimentación de la toma de corriente eléctrica.
