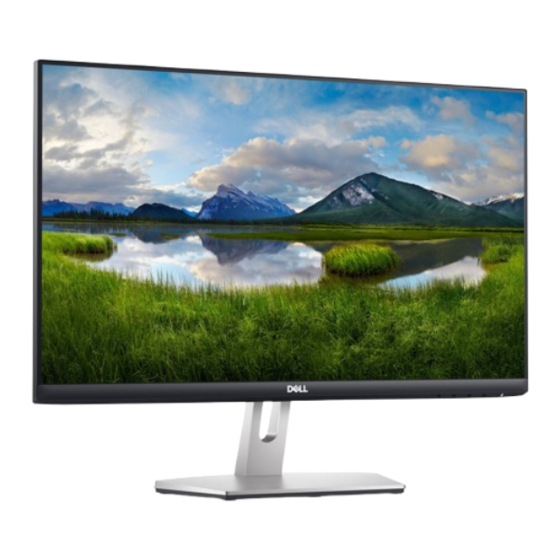

- Página 1 Dell S2421HN/S2721HN/S2421NX/ S2721NX Monitor Guía del usuario Modelo: S2421HN/S2721HN/S2421NX/S2721NX Modelo normativo: S2421Ht/S2721Ht/S2421Ho/S2721Ho...
- Página 2 1111244653 1111244655 Copyright © 2022 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales. Otras marcas comerciales pueden ser marcas comerciales de sus respectivos propietarios.
-
Página 3: Tabla De Contenido
Contenido Instrucciones de seguridad ....5 Acerca del monitor ......6 Contenido del paquete . - Página 4 ......59 Contactar con Dell ..... 59 Base de datos de productos de la UE para la etiqueta de energía y la hoja de información del producto: .
-
Página 5: Instrucciones De Seguridad
Instrucciones de seguridad PRECAUCIÓN: La utilización de los controles, ajustes o procedimientos de forma diferente a como se especifica en esta documentación puede producir descargas, riesgos eléctricos y/o riesgos mecánicos. • Coloque el monitor en una superficie sólida y manipúlelo con cuidado. La pantalla es frágil y puede dañarse en caso de que se caiga o sea golpeada con violencia. -
Página 6: Acerca Del Monitor
Su monitor se envía con los componentes indicados en la tabla siguiente. Asegúrese de que ha recibido todos ellos y póngase en contacto con Dell en caso de que algo falte. NOTA: Algunos componentes pueden ser opcionales y no incluirse con el monitor. - Página 7 © 20 2 0 Dell In c . or i t s subsidiarie 2 02 0- 0 7 ww w . d ell . c om / co n t a c t dell 7 4 6 . A 3E01. 0001...
-
Página 8: Características Del Producto
(TFT), pantalla de crisal líquido (LCD) y retroiluminación LED. Características del monitor: • S2421HN/S2421NX: Pantalla con área de visualización de 60,45 cm (23,80 pulgadas) (medido diagonalmente). Resolución de 1920 x 1080(16:9) con compatibilidad con pantalla completa para bajas resoluciones. -
Página 9: Identificar Las Partes Y Los Controles
No es necesario que el usuario realice ninguna otra configuración. Identificar las partes y los controles Vista frontal S2421HN/S2721HN S2421NX/S2721NX Etiqueta Descripción Botones de función Para obtener más información, consulte la sección... -
Página 10: Vista Posterior
Tenga a mano esta etiqueta si necesita Service Tag label ponerse en contacto con el soporte técnico de Dell. La Etiqueta de servicio es un identificador alfanumérico único que permite a los técnicos de servicio de Dell identificar los componentes de hardware de su PC y acceder a la información de la... -
Página 11: Vista Inferior
Ranura para administración Se utiliza para organizar los cables de cables colocándolos a través de la ranura. Vista inferior 3 4 5 S2421HN/S2721HN 3 4 5 S2421NX/S2721NX Etiqueta Descripción Ranura para bloqueo Protege el monitor con la cerradura del cable de de seguridad Botón de... -
Página 12: Especificaciones Del Monitor
Especificaciones del monitor Modelo S2421HN/S2421NX S2721HN/S2721NX Tipo de pantalla Matriz activa - LCD TFT Tipo de panel Tecnología de conmutación en el mismo plano Relación de aspecto 16:9 Dimensiones de la imagen visualizable: Diagonal 60,45 cm (23,8 pulgadas) 68,6 cm (27 pulgadas) área activa:... -
Página 13: Resolución
Pivote Administración de los Sí cables Compatibilidad con el administrador de Fácil organización visualización de Dell y otras funciones clave (DDM, Dell Display Manager) Seguridad Ranura de bloqueo de seguridad (la cerradura del cable se vende por separado) *Solo en el panel nativo, bajo el Modo personalizado predefinido. -
Página 14: Modos De Visualización Preconfigurados
Modos de visualización preconfigurados S2421HN/S2421NX/S2721HN/S2721NX Modo de Frecuencia Frecuencia Reloj de Polaridad de visualización horizontal vertical píxeles sincronización (KHz) (Hz) (MHZ) (Horizontal / Vertical) VGA, 720 x 400 31,5 70,0 28,3 VGA, 640 x 480 31,5 60,0 25,2 VESA, 640 x 480... -
Página 15: Eléctrico
Eléctrico Modelo S2421HN/S2421NX/S2721HN/S2721NX Señales de entrada de • Señal de vídeo digital para cada línea diferencial. vídeo Por línea diferencial con una impedancia de 100 ohmios. • Compatibilidad con entrada de señal HDMI Voltaje de entrada/ 100 VAC–240 VAC / 50 Hz/60 Hz ± 3 Hz / 1,5 A Frecuencia/Corriente: (máximo) -
Página 16: Características Físicas
Características físicas Modelo S2421HN/S2421NX S2721HN/S2721NX Tipo de conector • Dos puertos HDMI 1,4 • Un puerto de salida de audio Tipo de cable de señal Cable HDMI 1,4 de 1,8 m Dimensiones (con soporte): Altura 412,8 mm (16,25 pulgadas) 453,3 mm (17,85 pulgadas) -
Página 17: Características Medioambientales
Características medioambientales Modelo S2421HN/S2421NX/S2721HN/S2721NX Normas compatibles • Monitor con la certificación ENERGY STAR • TCO Certified • Compatibilidad con RoHS • Monitor con reducción de BFR/PVC (las placas de circuito están fabricadas en laminados libres de BFR/PVC) • Pantalla sin mercurio y cristal sin arsénico... -
Página 18: Asignaciones De Contactos
Asignaciones de contactos Puerto HDMI Número Pin 19 contactos - lado Conectado al Cable de Señal TMDS DATA 2+ BLINDAJE TMDS DATA 2 TMDS DATA 2- TMDS DATA 1+ BLINDAJE TMDS DATA 1 TMDS DATA 1- TMDS DATA 0+ BLINDAJE TMDS DATA 0 TMDS DATA 0- RELOJ TMDS BLINDAJE DE RELOJ TMDS... -
Página 19: Plug-And-Play
Éstos no son fáciles de ver y no afectan a la calidad de la pantalla o su utilización. Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: https://www.dell.com/pixelguidelines. - Página 20 • Asegúrese de que la pantalla del monitor está al o ligeramente por debajo del nivel en el que usted está sentado frente al monitor. • Ajuste la inclinación del monitor, el contraste y el brillo. • Ajuste la luz ambiente a su alrededor (como las luces de techo, lámparas de escritorio y las cortinas o persianas de las ventanas cercanas) para minimizar los reflejos y destellos de la pantalla del monitor.
-
Página 21: Manipulación Y Transporte De La Pantalla
Manipulación y transporte de la pantalla Para asegurarse de que el monitor esté manejado de manera segura cuando se levante o se transporte, siga las directrices que se mencionan a continuación: • Antes de mover o levantar el monitor, apague el PC y el propio monitor. • Desconecte todos los cables del monitor. -
Página 22: Directrices De Mantenimiento
• Cuando levante o transporte el monitor, no gire el monitor de arriba a abajo mientras soporta el pedestal o el elevador. Esto podría resultar en daños accidentales al monitor o provocar lesiones personales. Directrices de mantenimiento Limpieza del monitor ADVERTENCIA: antes de limpiar el monitor, desenchufe el cable de alimentación de la toma de corriente eléctrica. -
Página 23: Preparar El Monitor
Preparar el monitor Conexión de la base NOTA: El elevador de la base y la base del soporte están desmontados cuando el monitor sale de fábrica. NOTA: Las instrucciones siguientes son aplicables solamente para el pedestal enviado junto con el monitor. Si está conectando un pedestal que haya comprado de otras fuentes, siga las instrucciones de instalación incluidas con ese pedestal. - Página 24 4. Abra la tapa protectora del monitor e instale la tapa del tornillo VESA. 5. Alinee las cuñas del soporte del elevador de la base con los orificios de la parte trasera del monitor. 6. Inserte el soporte del elevador de la base en el orificio del monitor hasta que encaje.
- Página 25 PRECAUCIÓN: Agarre el elevador del pedestal fírmemente cuando levante el monitor para evitar cualquier daño accidental. Agarre el elevador del pedestal y levante el monitor con cuidado; a continuación colóquelo en una superficie plana. 8. Levante la tapa protectora desde el monitor. Preparar el monitor | 25...
-
Página 26: Uso De A Inclinación
Uso de a inclinación NOTA: Las instrucciones siguientes son aplicables solamente para el pedestal enviado junto con el monitor. Si está conectando un pedestal que haya comprado de otras fuentes, siga las instrucciones de instalación incluidas con ese pedestal. Con la base acoplada al monitor, puede inclinar y girar este para conseguir el ángulo de visión más cómodo. -
Página 27: Conectar El Monitor
Conectar el monitor ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las Instrucciones de seguridad. Para conectar el monitor al equipo: 1. Apague el equipo. 2. Conecte el cable HDMI de tipo C de su monitor al equipo. 3. -
Página 28: Organizar Los Cables
Organizar los cables HDMI Tras acoplar todos los cables necesarios al monitor y PC, (consulte la sección Conectar el monitor a la conexión de los cables), organice todos ellos tal y como se muestra anteriormente. Asegurar el monitor utilizando el cierre Kensington (opcional) La ranura para cierre de seguridad está... -
Página 29: Retirar La Base Del Monitor
NOTA: La imagen tiene únicamente el propósito de ilustrar. La forma del cierre podría variar. Retirar la base del monitor PRECAUCIÓN: Para evitar arañazos en la pantalla LCD mientras quita la base, asegúrese de que el monitor está colocado sobre una superficie suave y limpia. - Página 30 Para extraer la cubierta VESA: Presione la abolladura en la cubierta VESA para liberarla de la parte trasera de la pantalla. 30 | Preparar el monitor...
-
Página 31: Instalación En Pared (Opcional)
XXXXXXXX-XXXXX R-R-WT1-S2421Ht DELL S2421HN Flat Panel Monitor / 液晶显示器 型号 : S2421HN Input Rating / 输入电源 : 100-240V ~ 50/60Hz 1.5A Made in China / 制造地:中国 Manufactured date / 制造日期: NOTA: Utilice tornillos M4 x 10 mm para asegurar el juego de soporte en pared al monitor. -
Página 32: Utilizar El Monitor
Utilizar el monitor Encender el monitor Pulse el botón para encender el monitor Utilizar los controles del panel frontal Utilice los botones de control situados en el borde inferior del monitor para ajustar las características de la imagen que se muestra. Cuando utilice los botones de control, aparece en la pantalla un menú... -
Página 33: Descripción
La siguiente tabla describe los botones del panel frontal: Botón del panel-frontal Descripción Utilice este botón para escoger modos de color preestablecidos en una lista. Clave de acceso directo: ajustes predefinidos Utilice este botón para elegir en una lista de fuentes de entrada. -
Página 34: Utilizar La Función De Bloqueo Osd
Puede bloquear los botones de control del panel delantero para prevenir el acceso al menú OSD y/o el botón de alimentación. Utilice el menú de Bloqueo para bloquear el botón/los botones. 1. Seleccione una de las siguientes opciones. Dell 24/27 Monitor Brillo/Contraste Idioma Fuente entrada... -
Página 35: Bloqueo Del Botón De Alimentación
Utilice el botón de control del panel frontal para bloquear el botón(botones). 1. Pulse sin soltar el Botón 4 durante cuatro segundos y un menú aparecerá en la pantalla. Dell 24/27 Monitor Select Option: 2. Seleccione una de las siguientes opciones: Opciones Descripción... - Página 36 Pulse sin soltar Botón 4 durante cuatro segundos hasta que aparece un menú en la pantalla. La siguiente tabla describe las opciones para desbloquear los botones de control del panel frontal. Dell 24/27 Monitor Dell 24/27 Monitor Dell 24/27 Monitor...
-
Página 37: Botón Del Panel Frontal
Botón del panel frontal Utilice los botones situados en el panel frontal del monitor para ajustar la configuración de la imagen. Botón Descripción Utilice esta opción para desbloquear la función del menú OSD. Arriba Abajo Utilice esta opción para bloquear el botón de alimentación para apagar el monitor. -
Página 38: Utilizar El Menú En Pantalla (Osd)
OSD, sale del menú OSD o espera a que dicho menú desaparezca automáticamente. 1. Presione el botón para abrir el menú OSD y mostrar el menú principal. Dell 24/27 Monitor Brillo/Contraste Fuente entrada Color Pantalla Menú... -
Página 39: Icono Menú Y Submenús Descripción
Icono Menú y submenús Descripción Brillo/Contraste Utilice este menú para activar los ajustes de Brillo/ Contraste. Dell 24/27 Monitor Brillo/Contraste Fuente entrada Color Pantalla Menú Personalizar Otros Brillo El Brillo ajusta la luminosidad de la retroiluminación (mín. 0; máx. 100). - Página 40 Icono Menú y submenús Descripción Fuente de entrada Utilice el menú Fuente de entrada para seleccionar entre señales de vídeo diferentes que se pueden conectar al monitor. Dell 24/27 Monitor Brillo/Contraste HDMI1 HDMI2 Fuente entrada Selección automática Encedido Color Rest. fte. Entrada Pantalla Menú...
- Página 41 Icono Menú y submenús Descripción Modos Cuando seleccione Modos predefinidos, puede elegir preestablecidos Estándar, ComfortView, Coincidencia en varias pantallas, Película, Juego, Temp. del color o Color personalizado en la lista. Dell 24/27 Monitor Estándar Brillo/Contraste Modos predefinidos Fuente entrada ComfortView Formato color entrada Película...
-
Página 42: Saturación
• R GB: Seleccione esta opción si el monitor está conectado a un equipo (o reproductor de DVD) utilizando el cable HDMI. • Y PbPr: Seleccione esta opción si el reproductor de DVD solamente admite la salida YPbPr. Dell 24/27 Monitor Modos predefinidos Brillo/Contraste Fuente entrada Formato color entrada... - Página 43 Icono Menú y submenús Descripción Pantalla Utilice la Configuración de pantalla para ajustar la imagen. Dell 24/27 Monitor Brillo/Contraste Relación de aspecto Panorámico 16:9 Fuente entrada Nitidez Color Tiempo de respuesta Normal Pantalla Restablecer pantalla Menú Personalizar Otros Relación de Seleccione la relación de imagen entre 16:9 (ancho),...
-
Página 44: Icono Menú Y Submenús Descripción Configuración Del Menú
Configuración del Seleccione esta opción para ajustar la configuración menú del menú OSD como, por ejemplo, los idiomas de dicho menú, la cantidad de tiempo que el menú permanece en pantalla, etc. Dell 24/27 Monitor Brillo/Contraste Idioma Español Fuente entrada Transparencia... -
Página 45: Icono Menú Y Submenús Descripción Bloquear
Icono Menú y submenús Descripción Bloquear Permite controlar el acceso del usuario a los ajustes. Los botones están bloqueados. Dell 24/27 Monitor Brillo/Contraste Idioma Fuente entrada Transparencia Color Temporizador Botones Menú Pantalla Bloquear Menú Restablecer menú Botón de encendido Botones Menú + Encendido... -
Página 46: Información De Pantalla
Restaura las claves de acceso directo a los valores personalización predeterminados de fábrica. Otras Seleccione esta opción para ajustar la configuración OSD, como el DDC/CI, el Condicionador LCD, etc. Dell 24/27 Monitor Brillo/Contraste Información Pantalla Fuente entrada DDC/CI Encedido Color... -
Página 47: Acondicionamiento De La Pantalla Lcd
Habilitar esta función para una mejor experiencia de usuario y un rendimiento óptimo de su monitor. Seleccione Desactivado para deshabilitar esta función. Dell 24/27 Monitor Brillo/Contraste Información Pantalla Fuente entrada DDC/CI... - Página 48 Etiqueta de Muestra la etiqueta servicio. La etiqueta de servicio es servicio un identificador alfanumérico único que permite a Dell identificar las especificaciones del producto y acceder a la información de la garantía. NOTA: La etiqueta de servicio también se imprime en una etiqueta ubicada en la base del pedestal.
-
Página 49: Mensajes De Advertencia Osd
Cuando el monitor no admita un determinado modo de resolución, aparecerá el siguiente mensaje: S2421HN/S2421NX S2721HN/S2721NX Dell 24 Monitor Dell 27 Monitor Los tiempos de entrada actuales no son compatibles con el monitor. Los tiempos de entrada actuales no son compatibles con el monitor. - Página 50 Cuando selecciona elementos del menú OSD del Modo Reposo en la función Personalizar, aparecerá el siguiente mensaje: S2421HN/S2421NX S2421HN/S2421NX Dell 24 Monitor Dell 27 Monitor Cambiar a este ajuste (sin el símbolo ) aumentará el Cambiar a este ajuste (sin el símbolo ) aumentará...
- Página 51 Si se selecciona la entrada HDMI1, HDMI2 cable correspondiente no está conectado, aparece un cuadro de diálogo flotante como el que se muestra abajo. S2421HN/S2421NX S2721HN/S2721NX Dell 24 Monitor Dell 27 Monitor No Cable HDMI1 No Cable HDMI1 La pantalla entrará en el modo de espera en 4 minutos.
-
Página 52: Configuración De Resolución Máxima
• Vaya a la página https://www.dell.com/support, especifique la etiqueta de servicio y descargue el controlador más reciente para la tarjeta gráfica. Si está utilizando un PC que no es de Dell (portátil o sobremesa): • Vaya al sitio web de ayuda del fabricante del PC y descargue los controladores gráficos más recientes. -
Página 53: Solucionar Problemas
Además, en función de la entrada seleccionada, uno de los cuadros de diálogo que se muestra a continuación recorrerá continuamente la pantalla. S2421HN/S2421NX S2721HN/S2721NX Dell 24 Monitor Dell 27 Monitor No Cable HDMI1 No Cable HDMI1 La pantalla entrará en el modo de espera en 4 minutos. -
Página 54: Diagnósticos Integrados
5. Apague el monitor y vuelva a conectar el cable de vídeo; encienda tanto su PC como el monitor. Si la pantalla del monitor permanece en blanco después de haber realizado el procedimiento anterior, compruebe el controlador de vídeo y su PC, ya que el monitor funciona correctamente. -
Página 55: Problemas Comunes
Píxeles defecto natural que puede darse en la tecnología bloqueados LCD. • Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: https://www.dell.com/support/monitors. Solucionar problemas | 55... - Página 56 LCD. • Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: https://www.dell.com/support/monitors. Problemas con La imagen está • Restablezca la configuración de fábrica del...
-
Página 57: Soluciones Posibles
Síntomas El problema Soluciones posibles comunes Color incorrecto Color de imagen • Cambie la configuración de los modos incorrecto preestablecidos en el menú en pantalla Color en función de la aplicación. • Ajuste el valor de R/G/B en la opción Color personalizado del menú en pantalla Color. • Cambie el formato de color de entrada a RGB PC o YPbPr en el menú... -
Página 58: Problemas Específicos Del Producto
Problemas específicos del producto Problema El problema Soluciones posibles La imagen de La imagen • Compruebe la configuración Relación de aspecto la pantalla es está centrada en Configuración de pantalla del menú OSD demasiado en la pantalla, • Restablezca la configuración de fábrica del pequeña pero no ocupa monitor. -
Página 59: Apéndice
Dell. Dell ofrece distintas opciones de asistencia en línea y por teléfono. Su disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su zona.
