Procedimentos para medição (Sensores)

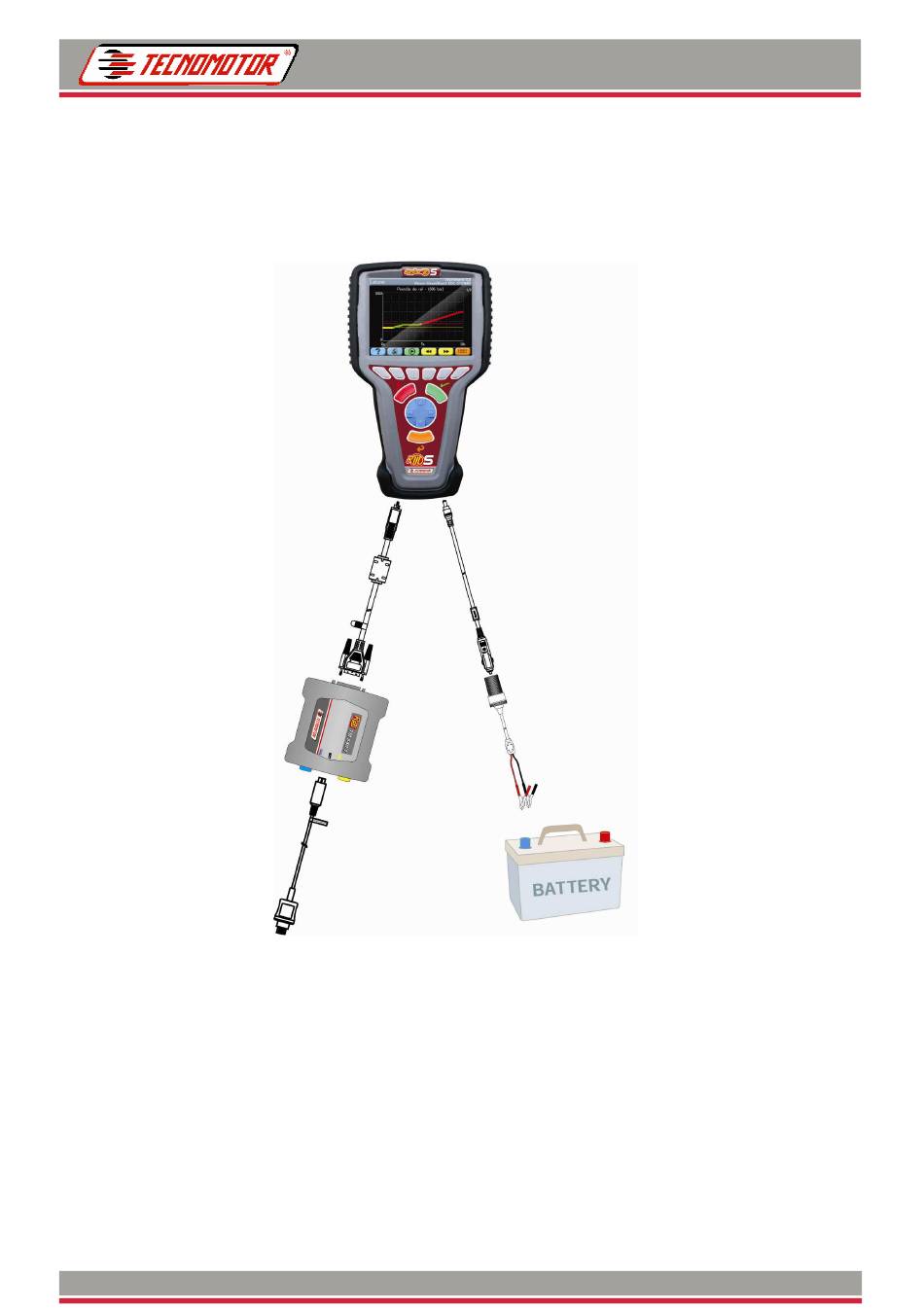

Conecte o sensor de pressão ao veículo.
Feita a conexão com o RAI e a alimentação do equipamento (Rasther III ou Rasther Box),
como explicado na seção "Introdução", deve-se conectar o cabo do sensor ao RAI (entre
os bornes banana).
Atenção: Nunca conectar o cabo banana e o cabo de sensor ao mesmo tempo, pois
isso altera a medida em questão.
Em alguns segundos após a conexão, o modo de operação vai mudar para "Sensor de
Pressão". Pressione o botão "Sensor" para selecionar o sensor utilizado.
Após selecionar o sensor usado, o valor da medida aparecerá na tela.
Análises das formas de onda
Um sinal elétrico amostrado pelo RAI TM 540/1 é representado na tela do Rasther III (ou
do Rasther PC) como um gráfico da amplitude (tensão) em função do tempo. A esta
representação gráfica é dado o nome de forma de onda.
Podem existir diferentes formas de ondas, porém as mais comuns em veículos são
mostradas no "Apêndice B".
