Paneles de control de alarmas de
incendio
Nota!
No se recomienda el uso de cableado compartido para el bus de opciones, el bus de puntos
direccionables, la línea telefónica ni el NAC.
Nota!
Para cumplir con las normas UL, no comparta dispositivos suplementarios con el dispositivo
principal del bus de opciones.
Evite el uso de cables blindados o de par trenzado. En aplicaciones especiales, donde es
aceptable una longitud de cableado reducida (aproximadamente el 50 %), se admite el uso de
este tipo de cableado para soportar un entorno eléctrico adverso.
La longitud de cable permitida entre el panel de control y el último dispositivo del recorrido
del cableado depende del consumo actual de corriente en dicho cableado. La reducción del
número de dispositivos en un recorrido de cableado permite que los recorridos individuales
sean más largos.
Sume el consumo de corriente actual en estado de alarma de todos los dispositivos del
recorrido para determinar la distancia máxima permitida entre los terminales del bus de
opciones del panel de control y el último dispositivo del recorrido del cableado (el dispositivo
más alejado del panel de control).
Para determinar la longitud máxima permitida para el recorrido, sume la carga total en estado
de alarma de los dispositivos del bus de opciones del recorrido del cableado. Por ejemplo, si
la carga total de los dispositivos del bus de opciones de un determinado recorrido es de
400 mA, la distancia máxima del recorrido puede ser de hasta 152 m (500 pies). No pueden
conectarse más de 1.219 m (4.000 pies) de cable a los terminales del bus de opciones,
aunque las longitudes individuales de los recorridos estén dentro del límite.
Para conocer las longitudes permitidas para el cable 18 AWG (ISO 0,75 mm
siguiente imagen:

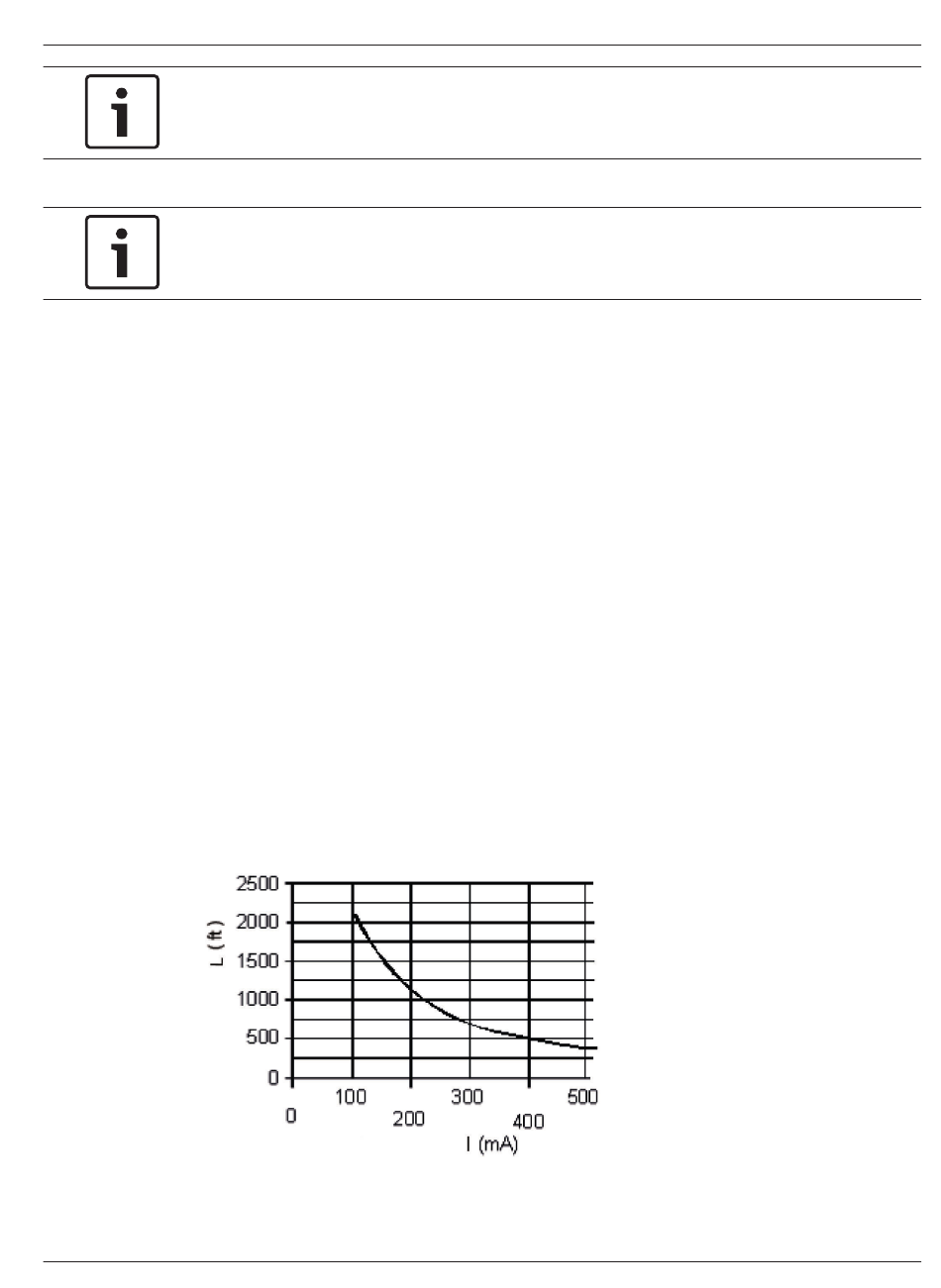

Figura 5.8: Longitud de cable 18 AWG para el consumo de corriente actual
Bosch Security Systems, Inc.
Manual de Instalación y Operación
Avisos | es-AR
35
), consulte la
2
2015.02 | 1.0 | F.01U.310.447
