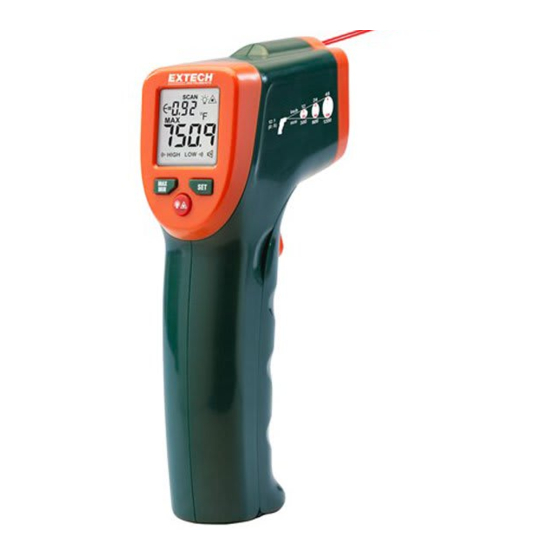

- Página 1 GUÍA DEL USUARIO Mini‐Termómetro infrarrojo Con puntero láser y alarmas Alta‐Baja Modelo IR260 ...
-
Página 2: Introducción
EXTECH INSTRUMENTS Introducción Agradecemos su compra del Termómetro IR IR260. Este termómetro toma medidas sin contacto (infrarrojo) de temperatura al toque de un botón. El puntero láser integrado aumenta la precisión al objetivo y la pantalla LCD con luz de fondo y teclado se combinan ergonómicamente para facilitar su operación. Este instrumento se embarca completamente probado y calibrado y con uso apropiado le proveerá muchos años de servicio confiable. Por favor visite nuestro sitio web (www.extech.com) para comprobar la última versión de esta Guía del usuario, actualizaciones de productos y soporte al cliente. Características Medidas sin contacto de la temperatura de superficie hasta 400°C (752°F) Relación de distancia al punto 12:1 (campo de visión) Focalización láser de un solo punto Retención de datos automática al soltar el gatillo Luz de fondo de pantalla Función de la temperatura máxima, mínima Unidades de temperatura seleccionables (°C /°F) Indicador dinámico del estado de la batería Emisividad ajustable Indicación de alarma audible y visible de alarma alta y baja de temperatura Seguridad Señales internacionales de seguridad Esta señal adyacente a otra señal o terminal, indica que el usuario debe referirse al manual para ... -
Página 3: Descripción Del Medidor
2. Botón MAX‐MIN / Abajo 3. Botón Luz de fondo ‐ Puntero láser / Arriba 4. Lente puntero láser 5. Lente del termómetro IR 6. Botón SET 7. Gatillo de medición 8. Compartimiento de la batería Descripción de la pantalla Indicación del valor de emisividad Icono puntero láser activo Modo de escaneado (activo mientras aprieta el gatillo; temperatura indicada rastrea la temperatura de las superficies escaneadas) Modo retención (temperatura indicada se congela al soltar el gatillo) Iconos de temperatura máximos / mínimos Indicador de capacidad de la batería (destella cuando el voltaje de la batería es crítico) Icono de luz de fondo de pantalla Unidades de temperatura (°C /°F) Iconos de temperatura de alarma e icono desactivar alarma audible IR260‐es‐ES_V1.2 1/16 ... -
Página 4: Operación
Luz de fondo de pantalla Jale del gatillo y suelte. Presione brevemente el botón luz de fondo para encender o apagar. Indicadores de sobre escala (OL y ‐OL) Si la medida de temperatura excede 415°C (779°F), el termómetro indicará OL en lugar de la lectura de temperatura. Si la medición de la temperatura es menor a ‐25°C (‐13°F), el termómetro indicará ‐OL en lugar de la lectura de temperatura. IR260‐es‐ES_V1.2 1/16 ... -
Página 5: Modo De Configuración
arriba y MAX‐MIN abajo para aumentar o disminuir el límite de Alarma de Temperatura Baja (0,1 Pasos para °C o 0,2 pasos para °F). Mantenga presionado el botón arriba o abajo aumentará o disminuirá rápidamente el valor límite BAJO. Sonará un pitido si el valor de temperatura BAJA alcanza el valor de temperatura ALTA durante la programación. Presione el botón SET para confirmar y pasar a la siguiente opción. IR260‐es‐ES_V1.2 1/16 ... -
Página 6: Localización De Puntos Calientes O Fríos
Es necesario asegurar que el tamaño del objetivo es mayor que el tamaño del punto. Cuanto menor sea el objetivo, más cerca debe ser la distancia. Vea el diagrama adjunto. Emisividad La emisividad representa la reflectividad de energía de un material. La mayoría de los materiales orgánicos y las superficies pintadas u oxidadas tienen una emisividad de aproximadamente 0.95. Si es posible, debe usar cinta de enmascarar o pintura negro mate para cubrir la superficie a medir. Deje pasar un poco de tiempo para que la cinta o pintura alcancen el equilibrio térmico con la superficie del objeto cubierto. Mida la temperatura de la superficie cubierta con cinta o pintura sólo después de alcanzar el equilibrio. IR260‐es‐ES_V1.2 1/16 ... -
Página 7: Mantenimiento
2. Si la superficie del objeto bajo prueba está cubierta con hielo, aceite, mugre, etc., limpie antes de tomar medidas. 3. Si la superficie de un objeto es altamente reflejante, aplique cinta de enmascarar o pintura negro mate antes de medir. 4. El medidor no puede medir con precisión a través de superficies transparentes como el vidrio. 5. El vapor, polvo, humo, etc. pueden obscurecer las medidas. 6. El medidor compensa desviaciones en temperatura ambiente. Sin embargo, puede tardar hasta 30 minutos para que el medidor se ajuste a cambios amplios de temperatura. 7. Para encontrar un punto caliente, apunte el medidor fuera del área de interés, luego explore (con movimientos arriba y abajo) hasta localizar el punto caliente. Mantenimiento Limpieza Para limpiar la lente, use aire comprimido para quitar el polvo y otras partículas, y luego limpie cuidadosamente con un algodón húmedo. Debe humedecer el hisopo de algodón con agua limpia. Para limpiar la caja del medidor, limpie con un paño húmedo y suave. No use solventes o abrasivos. No sumerja el IR260 en agua u otro líquido. Solución de problemas Síntoma Problema Acción Indicación OL Temperatura objetivo excede la escala Seleccione un objetivo dentro de la escala Indicación ‐OL Temperatura objetivo bajo la escala Seleccione un objetivo dentro de la escala Icono de la batería Potencia de batería baja Reemplace las baterías destella ... -
Página 8: Sustitución De Baterías
EXTECH INSTRUMENTS Sustitución de Baterías Reemplace las baterías cuando el icono de batería destella, o cuando el medidor no enciende. El compartimiento de batería está situado en la empuñadura. La tapa del compartimiento de la batería se encuentra justo debajo del gatillo. Haga palanca en la tapa del compartimiento para abrir. Reemplace las baterías AA de 1.5V observando la polaridad correcta y cierre la tapa del compartimiento. Notas de seguridad de batería: Deseche las baterías de manera responsable; nunca arroje las baterías al fuego., las baterías pueden explotar o tener fugas. Si el medidor no será usado durante periodos mayores a 60 días, retire la batería y guarde por separado. No mezcle diferentes tipos de pilas o niveles de carga; use pilas del mismo tipo y del mismo nivel de carga. Nunca deseche las baterías usadas o pilas recargables en la basura doméstica. Como consumidores, los usuarios tienen la obligación legal de llevar las pilas usadas a los sitios adecuados de recolección, la tienda donde se compraron las pilas, o dondequiera que se venden baterías. No se deshaga de este instrumento en la basura doméstica. El usuario está obligado a llevar los dispositivos al final de la vida a un punto de recolección designado para el desecho de equipos eléctricos y electrónicos. IR260‐es‐ES_V1.2 1/16 ... -
Página 9: Especificaciones Del Termómetro Infrarrojo
F) Precisión ‐20~0 C (‐4~32 F): ±5°C (9°F) 0~400 C (32~752 F) ±2°C (3.6°F) o 2% de la lectura (la que sea mayor) Nota: La precisión está especificada para la siguiente escala de temperaturas ambientales: 21 a 25°C (70 a 77°F) Emisividad Ajustable de 0.10 a 1.00 Campo de visión Relación de distancia al objetivo de 12:1 Potencia Láser Menor a 1 Mw Respuesta del espectro 630 a 670 nm (longitud de onda) Especificaciones generales Pantalla Pantalla LCD con luz de fondo e indicadores de función Frecuencia de pantalla 500 ms aprox. Temperatura de operación 0°C a 40°C (32°F a 104°F) Humedad de operación Max. 75% HR Fuente de tensión Dos baterías alcalinas AA de 1.5V Apagado automático El medidor se apaga automáticamente después de 9 segundos Peso 226g (8.0 oz.) Dimensiones 172 x 97 x 46 mm (6.8 x 3.8 x 1.8”) Copyright © 2015‐2016 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio ISO‐9001 www.extech.com IR260‐es‐ES_V1.2 1/16 ...
