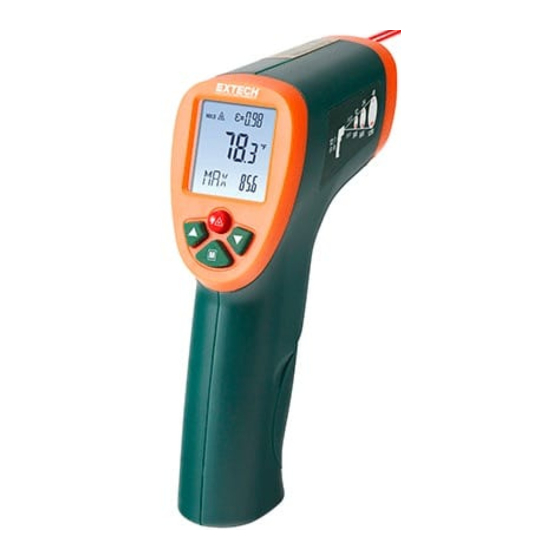

- Página 1 MANUAL DEL USUARIO Termómetro infrarrojo Con puntero láser y alarmas Alta‐Baja Modelo IR270 Traducciones del Manual del Usuario están disponibles en www.extech.com ...
-
Página 2: Introducción
Introducción Agradecemos su elección del termómetro IR270 de Extech. El IR270 realiza mediciones de temperatura de superficie sin contacto (infrarrojo) e incluye un puntero láser para orientación conveniente. El medidor se enciende y comienza a escanear las temperaturas de la superficie tan pronto como se aprieta el gatillo. Este instrumento se embarca completamente probado y calibrado y con uso apropiado le proveerá muchos años de servicio confiable. Visite por favor nuestro sitio web (www.extech.com) para comprobar la versión más reciente de este Manual del usuario, actualizaciones de producto, Registro del Producto y Soporte al Cliente. Características Medidas sin contacto de la temperatura de superficie hasta 650°C (1202°F) Escala automática Relación de distancia al punto 12:1 (campo de visión) Puntero láser para apuntar Retención de datos automática al soltar el gatillo Alarmas de temperatura Alta / Baja Indicadores de Máxima, Mínima, Promedio, y Diferencial Registrador de datos de 20 memorias Emisividad seleccionable Luz de fondo de pantalla Unidades de temperatura seleccionables (°C /°F) Indicación del estado de la batería Seguridad Señales internacionales de seguridad Esta señal adyacente a otra señal o terminal, indica que el usuario debe referirse al manual para más información Advertencias No apunte el láser directa o indirectamente hacia los ojos de una persona o un animal Inspeccione por daños o por cualquier faltante de piezas o accesorios ... -
Página 3: Descripción Del Medidor
4. Botón modo indicador secundario 5. Lente puntero láser 6. Lente del termómetro IR 7. Botón flecha abajo 8. Gatillo (jale y sostenga para exploración de superficies) 9. Compartimento de la batería (9V) Descripción de la pantalla 1. Modo exploración de medición El icono destella mientras jala del gatillo. La lectura indicada representa la temperatura de la superficie explorada 2. Modo de retención de datos. La lectura se retiene después de soltar el gatillo 3. Indicador principal. Lectura de temperatura de superficie 4. Modo Registrador de datos 5. Iconos de modo del indicador secundario (EMS, MAX, MIN, DIF, HAL, LAL) 6. Valor indicador secundario 7. Icono del estado de la batería. Destella cuando el voltaje de la batería es críticamente bajo. 8. Unidades de temperatura (seleccionable) 9. Emisividad. Seleccionable de 0.10~1.00 10. Icono de puntero láser. Aparece cuando el láser es activado IR270‐es‐ES_V1.0 12/17 ... -
Página 4: Operación
2. Jale y sostenga el gatillo para encender el medidor y explorar las temperaturas de superficie. Con el gatillo apretado, el icono SCAN destella en el área superior izquierda de la pantalla. Lea la temperatura medida en la pantalla principal. 3. Si HI (Alto)’ aparece en los dígitos LCD principales, la lectura de temperatura excede la escala alta del medidor. 4. Suelte el gatillo; la lectura será retenida durante aproximadamente 7 segundos y luego el medidor se apagará automáticamente. 5. Consulte la sección Campo de visión para consideraciones de la relación de distancia al objetivo. 6. El medidor guarda la configuración al apagarse. Por ejemplo, si el láser estaba predispuesto en ON y las unidades de temperatura en °F al momento de apagar la unidad, la unidad encenderá en la misma configuración. Modos predeterminados de puntero láser y luz de fondo de LCD Presione el M botón o jale/suelte el gatillo para encender el medidor. Ahora, presione y suelte el botón para pasar estos ajustes predeterminados: Láser ON/Luz de fondo OFF Láser ON/Luz de fondo ON Láser OFF/Luz de fondo OFF Láser OFF/Luz de fondo ON Cuando activa el láser, el icono láser aparece arriba a la izquierda. Para usar el láser, jale y sostenga el gatillo y apunte el láser aproximadamente a media pulgada por encima del punto de prueba. Selección de unidades de medida de temperatura (°C/°F) Con el medidor ENCENDIDO, presione largo el botón M para conmutar las unidades de temperatura. La pantalla emite pitidos y cambia entre °C y °F. Localización de puntos calientes o fríos Para encontrar un punto caliente, apunte el medidor fuera del área de interés, luego explore (con movimientos arriba y abajo) hasta localizar el punto caliente. IR270‐es‐ES_V1.0 12/17 ... -
Página 5: Relación De Distancia Al Punto (Campo De Visión)
Es necesario asegurar que el tamaño del objetivo es mayor que el tamaño del punto. Cuanto menor sea el objetivo, más cerca debe ser la distancia. Consideraciones sobre medición 1. El objeto bajo prueba deberá ser mayor que el punto (objetivo) calculado con la sección previa Campo de visión). 2. Quite el hielo, aceite, mugre, etc. de la superficie antes de tomar medidas. 3. Si la superficie de un objeto es altamente reflectante, aplique cinta adhesiva o pintura negra mate a la superficie antes de medir. 4. El medidor no puede medir con precisión a través de superficies transparentes como el vidrio. 5. El vapor, polvo, humo, etc. pueden obscurecer las medidas. 6. El medidor compensa las desviaciones en la temperatura ambiente, pero puede tardar hasta 30 minutos para que el medidor se ajuste a grandes cambios de temperatura ambiente. 7. Para encontrar un punto caliente, apunte el medidor fuera del área de interés, luego explore (con movimientos arriba y abajo) hasta localizar el punto caliente. Modos de pantalla secundarios El área de visualización secundaria se encuentra en la parte inferior de la pantalla LCD del medidor. Puede desplazarse por los modos de visualización secundarios simplemente presionando brevemente el botón MODE (M) desde una condición de encendido o apagado. El icono de modo aparece en la parte inferior izquierda y su valor asociado aparece en la parte inferior derecha (excepto por emisividad; su valor como aparece arriba a la derecha). Utilice los botones de flecha para hacer cambios en un ajuste donde sea aplicable. Consulte las secciones, abajo, para información detallada para cada modo. Para obtener mejores resultados, jale y suelte el gatillo para encender el medidor, use el botón M para seleccionar el modo deseado y luego jale el gatillo para comenzar a medir con el modo deseado ahora activo. IR270‐es‐ES_V1.0 12/17 ... -
Página 6: Memoria Del Registrador (Log)
Lectura Promedio (AVG) Utilice el botón M para pasar al parámetro AVG, luego presione y mantenga presionado el gatillo para comenzar a escanear temperaturas de superficie. La lectura en la parte inferior derecha representa la lectura promedio registrada durante el escaneo de medición actual. Cuando presiona M desde una condición de apagado, el valor mostrado en la parte inferior derecha es la lectura promedio registrada durante el último escaneo de medición realizado. Límite de alarma alta (HAL) Use el botón M para pasar al parámetro HAL. Use los botones de flecha para cambiar el límite de alarma alta. Durante la medición, el medidor emite un pitido cuando la lectura indicada es mayor que el ajuste de alarma alta. Si la luz de fondo está encendida, el color de la luz de fondo se volverá rojo en una condición de alarma alta. Límite de alarma baja (LAL) Use el botón M para pasar al parámetro LAL. Use los botones de flecha para cambiar el límite de alarma baja. Durante la medición, el medidor emite un pitido cuando la lectura indicada es más baja que el ajuste de alarma baja. Si la luz de fondo está encendida, el color de la luz de fondo se volverá azul en una condición de alarma baja. Memoria del registrador (LOG) El medidor tiene veinte posiciones de memoria (1~20) en las que almacenar las lecturas de temperatura. 1. Desde una condición de encendido o apagado, presione brevemente el botón M para pasar al modo LOG (el icono de visualización LOG es mucho más pequeño que los demás iconos de modo) IR270‐es‐ES_V1.0 12/17 ... -
Página 7: Ajuste De Emisividad (Ems)
0.92 a 0.96 Laca 0.80 a 0.95 Agua 0.92 a 0.96 Laca (mate) 0.97 Hielo 0.96 a 0.98 Hule (negro) 0.94 Nieve 0.83 Plástico 0.85 a 0.95 Vidrio 0.90 a 0.95 Madera 0.90 Cerámica 0.90 a 0.94 Papel 0.70 a 0.94 Mármol 0.94 Óxidos de cromo 0.81 Yeso 0.80 a 0.90 Óxidos de cobre 0.78 Mortero 0.89 a 0.91 Óxidos de fierro 0.78 a 0.82 Ladrillo 0.93 a 0.96 Textiles 0.90 IR270‐es‐ES_V1.0 12/17 ... -
Página 8: Mantenimiento
Mantenimiento Limpieza Use aire comprimido para limpiar el polvo y otras partículas de las lentes del medidor y luego limpie cuidadosamente con un hisopo de algodón humedecido (agua limpia). Para limpiar la caja del medidor, limpie con un paño húmedo y suave. No use solventes o abrasivos. No sumerja el IR270 en agua o en otros líquidos. Solución de problemas Síntoma Problema Acción Icono ‘HI (Alto)’ en Temperatura del objetivo sobre la Seleccione un objetivo dentro de la pantalla escala escala Icono de la batería destella Batería baja Reemplace la batería Pantalla de visualización Batería baja Reemplace la batería fuera de enfoque o ‘neblinoso’ Puntero láser no aparece Láser defectuoso Devuelva el medidor para servicio cuando está activado Sustitución de Baterías Reemplace la batería cuando el icono de batería destella, o cuando el medidor no enciende. El compartimiento de la batería se localiza en el asa del medidor. La tapa del compartimiento de la batería se encuentra justo debajo del gatillo. Deslice la tapa del compartimento hacia abajo (desde la parte superior del compartimento) para abrirlo. Remplace la batería de 9V siguiendo la polaridad correcta y luego cierre el compartimiento de la batería antes de usar el medidor. Nunca deseche las baterías usadas o pilas recargables en la basura doméstica. Como consumidores, los usuarios tienen la obligación legal de llevar las pilas usadas a los sitios adecuados de recolección, la tienda donde se compraron las pilas, o dondequiera que se venden baterías. ... -
Página 9: Especificaciones Del Termómetro Infrarrojo
ambientales: 23 ~ 25°C (73 ~ 77°F), <80%HR Emisividad 0.10 ~ 1.00 ajustable Campo de visión 12:1 (aprox.) Relación de distancia a punto Potencia Láser Clase 2 < 1mW, 650nm ±10nm Respuesta al espectro 8 ~ 14 µm IR Repetibilidad ±0.5%lect. ó ±1°C (1.8°F); la que sea mayor Especificaciones generales Pantalla LCD con luz de fondo e indicadores multifunción Tiempo de respuesta 150ms Indicador fuera de escala ‘HI (Alto)’ para sobre escala Temperatura de operación 0°C ~ 50°C (32°F ~ 122°F) Humedad relativa de operación 10 ~ 90% RH Temperatura de almacenamiento ‐10°C ~ 60°C (14°F ~ 140°F) Almacenamiento humedad relativa 80% HR máxima Fuente de energía Una batería de 9V; Apagado automático Después de aprox 7 segundos de soltar el gatillo Peso 150g (5.3 oz.) Dimensiones 180 x 107 x 40mm (7.1 x 4.2 x 1.6”) Copyright © 2017 FLIR Systems, Inc. Reservados todos los derechos, inclusive el derecho de reproducción total o parcial en cualquier forma www.extech.com IR270‐es‐ES_V1.0 12/17 ...
