Rotex RRLQ011CAV3 Manual De Instalación

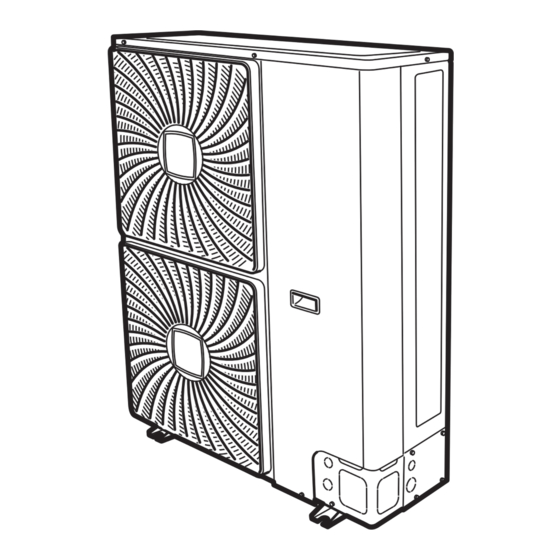

Unidad exterior para bomba de calor de aire-agua
Ocultar thumbs
Ver también para RRLQ011CAV3:
- Manual de instalación (204 páginas) ,
- Guia de instalacion (16 páginas)
Manuales relacionados para Rotex RRLQ011CAV3
Resumen de contenidos para Rotex RRLQ011CAV3
- Página 1 Manual de instalación Unidad exterior para bomba de calor de aire-agua RRLQ011CAV3 RRLQ014CAV3 RRLQ016CAV3 RRLQ011CAW1 Manual de instalación RRLQ014CAW1 Español Unidad exterior para bomba de calor de aire-agua RRLQ016CAW1...
- Página 2 (mm) RRLQ — ≥200 A, B, C — ≥200 ≥200 ≥200 B, E — ≥200 ≥1000 ≤500 A, B, C, E — ≥300 ≥300 ≥300 ≥1000 ≤500 — ≥500 D, E — ≥500 ≥1000 ≤500 B, D — ≥200 ≥500 B, D, E <H ≤½H...
- Página 3 3PW57793-2A...
-
Página 4: Tabla De Contenido
Las revisiones más recientes de la documentación suministrada 4.1.3 Cómo habilitar un drenaje adecuado ......pueden estar disponibles en la página Web regional de ROTEX o a 4.1.4 Cómo evitar que la unidad exterior se caiga....través de su distribuidor. -
Página 5: Instalación
4 Instalación La unidad exterior solo está diseñada para su instalación en el 4.1.2 Cómo instalar la unidad exterior exterior y para una temperatura ambiente de entre 10~43°C en modo refrigeración y –25~25°C en modo calefacción. Instalación Montaje de la unidad exterior 4×... -
Página 6: Cómo Conectar Las Tuberías De Refrigerante
4 Instalación Cómo conectar las tuberías de refrigerante PELIGRO: RIESGO DE QUEMADURAS 4.2.1 Cómo conectar las tuberías de refrigerante a la unidad exterior 1 Haga lo siguiente: ▪ Extraiga la tapa de servicio (a) con el tornillo (b). ▪ Extraiga la placa de admisión de la tubería (c) con el tornillo (d). -
Página 7: Comprobación De Las Tuberías De Refrigerante
4 Instalación 3 Evacue durante al menos 2 horas hasta alcanzar una presión Entonces en el colector de –0,1 MPa (–1 bar). La unidad interior está Instale un separador de aceite cada 4 Después de desactivar la bomba, compruebe la presión instalada más arriba que 10 m (diferencia de altura). -
Página 8: Conexión Del Cableado Eléctrico
únicamente a un suministro con una potencia de cortocircuito S mayor o equivalente al valor mínimo S Modelo Valor S mínimo RRLQ011CAV3 0,22 Ω 525 kVA RRLQ014CAV3 RRLQ016CAV3 RRLQ_W1 Equipo que cumple con EN/IEC 61000‑3‑12 (norma técnica europea/internacional que ajusta los límites para corrientes... -
Página 9: Cómo Cambiar De Posición El Termistor De Aire En La Unidad Exterior
4 Instalación Conexión a la Al pasar los cables desde la unidad, es estructura posible insertar un manguito de protección para las conducciones (inserciones PG) en el orificio ciego. Cuando no utilice un conducto de cables, proteja los cables con tubos de vinilo para evitar que el borde del orificio ciego los corte. -
Página 10: Finalización De La Instalación De La Unidad Exterior
5 Puesta en marcha de la unidad exterior Finalización de la instalación de la unidad exterior 4.6.1 Cómo finalizar la instalación de la unidad exterior 1 Aísle y fije las tuberías de refrigerante y el cable de interconexión de la siguiente manera: Tubo de gas Aislamiento de tuberías de gas Cable de interconexión... - Página 11 6 Datos técnicos Opción Termistor (succión) Termistor (intercambiador de calor) Cableado dependiente del modelo Termistor (intercambiador de calor, Colores: medio) Negro Termistor (líquido) Termistor (aleta) Azul Marrón (RRLQ_W1) Verde R10T Termistor (aleta) Naranja (RRLQ_V3) Rojo Circuito receptor de señal Blanco (RRLQ_V3) Amarillo S1NPH...
- Página 12 Sede operativa Via Milano, 6 - 20097 San Donato Milanese MI-Italy Tel. +39 02 51619.1 · Fax +39 02 51619222 e-mail info@rotexitalia.it · www.rotexitalia.it Numero verde ROTEX 800-886699 ROTEX ROTEX Heating Systems SARL Représenté en France par: 1, rue des Artisans ·...
