INTRODUCCIÓN
Este manual provee la información necesaria para la instalación , operación, y mantenimiento de este
calentador.
La descripción del modelo está ubicada en la placa de identificación la cual está sujeta a un costado del
calentador.
Por favor lea todas las instrucciones de instalación antes de instalar este producto.
Si tiene algún problema o pregunta sobre este equipo, consulte al fabricante o a su representante local.
Este es un equipo Sobre-Demanda, diseñado como calentador sin tanque para optimizar el suministro de agua
caliente sin fin para sus necesidades.
Estos modelos de alta eficiencia tienen un intercambiador de calor secundario interno para absorber el calor
latente del escape de gases.
Los modelos interior TKGHE-38-IN (T-H3-DV-N) y TKGHE-38-IP (T-H3-DV-P) son para ser instalados solamente
en interiores. Los modelos TKGHE-38-EN (T-H3-OS-N) y TKGHE-38-EP (T-H3-OS-P) son para ser instalados
solamente en exteriores.
El principio detrás de los calentadores tankless es simple:
Toma de aire
Termistor de
escape
7 Termistor
Válvula
by pass
Válvula control
de agua
Tarjeta
4
computarizada
7 Termistor
8 1
7 Salida de agua caliente

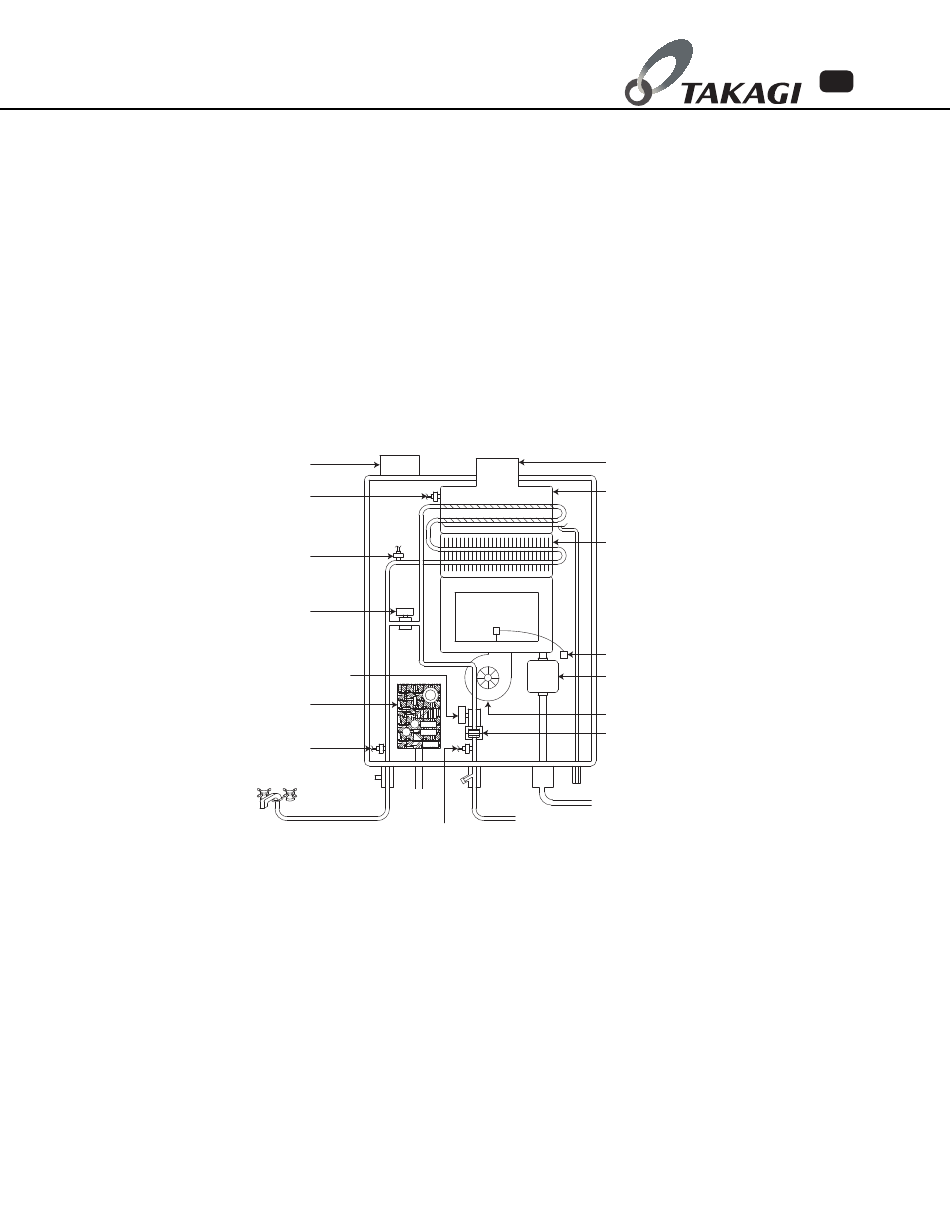

*Este diagrama solo ilustra el concepto de diseño del calentador Tankless y no representa una descripción física
del calentador.
1.- Una llave de agua caliente se abre.
2.- El agua entra al calentador.
3.- El sensor de flujo detecta flujo de agua.
4.- La computadora enciende el ventilador y manda una señal al encendedor para crear una chispa.
5.- El gas enciende y una flama aparece dentro de la cámara de combustión.
6.- El agua circula a través del intercambiador de calor y se calienta.
7.- Usando termistores para medir temperaturas a través del calentador, la computadora modula las válvulas
de gas y agua para asegurar una temperatura de agua adecuada.
8.- Cuando la llave se cierra, la unidad se apaga.
MANUAL DE INSTALACIÓN
5 Quemador
Dren
condensación
Gas 4
Termistor Toma agua fría
7 2
Escape
Intercambiador
de calor secundario
Intercambiador
de calor primario
Igniter 4
Váluva de gas
Motor ventilador 4
Sensor de flujo 3
5
