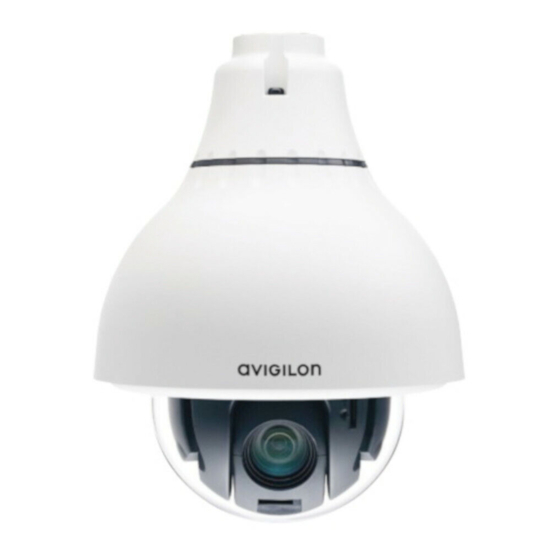

- Página 1 Guía de instalación Cámara domo IP PTZ H.264 de alta definición de Avigilon, modelos: 1.0W-H3PTZ-DP20 y 2.0W-H3PTZ-DP20...
- Página 3 Información importante sobre la seguridad Este manual proporciona información sobre la instalación y funcionamiento de la cámara domo, así como precauciones a tener en cuenta durante su uso. Una instalación incorrecta podría provocar un fallo inesperado. Antes de instalar este equipo, lea atentamente este manual.
- Página 4 Avigilon de la misma serie del modelo. Las conexiones de alimentación externas deben aislarse como es debido. • Bajo ningún concepto, nunca conecte el dispositivo directamente a la corriente eléctrica. Precaución: Si no se tienen en cuenta las siguientes instrucciones, pueden producirse lesiones o daños en la cámara domo.
-
Página 5: Avisos Regulatorios
Los cambios o modificaciones efectuados en este equipo no aprobados expresamente por Avigilon Corporation o las partes autorizadas por Avigilon Corporation podrían anular la capacidad del usuario para utilizar el equipo. Información sobre la eliminación de residuos y el reciclaje Cuando este producto haya llegado al final de su vida útil, deshágase... -
Página 6: Otros Avisos
El contenido de este manual y las especificaciones de este producto están sujetos a cambios sin previo aviso. Avigilon se reserva el derecho de efectuar cambios sin previo aviso en las especificaciones y materiales contenidos aquí y no se hará responsable de ningún daño (incluidos los resultantes) causados por depender de los... -
Página 7: Tabla De Contenido
Tabla de Contenido Visión general ......1 Vista frontal ....... 1 Vista superior . -
Página 9: Visión General
Visión general Vista frontal Etiqueta del número de serie LED de enlazado LED de estado de conexión Función Descripción Etiqueta del número de serie Etiqueta con el número de serie y la referencia del producto. LED de enlazado Indica si hay una conexión activa en el puerto Ethernet. -
Página 10: Vista Superior
Vista superior Anclaje de la correa Puerto Ethernet E/S externa Alimentación externa Función Descripción Alimentación Acepta una conexión de alimentación eléctrica cuando externa Power over Ethernet no está disponible. Anclaje de la La correa de seguridad se fija al anclaje para evitar que correa la cámara se caiga durante la instalación. -
Página 11: Adaptador De Montaje Colgante
Adaptador de montaje colgante Adaptador de montaje NPT de 1 1/2” Tornillos a prueba de alteraciones Función Descripción Adaptador de Adaptador NPT de 1-1/2” estándar para el montaje montaje NPT de la cámara domo a un soporte de montaje de 1 -1/2” colgante. -
Página 12: Instalación
• Alimentación externa cableados, Avigilon números de pieza 110-0017B • E/S externa Cableados, Avigilon números de pieza 110- 0018B Pasos para la instalación Complete los procedimientos siguientes para instalar la cámara domo. Instalación del adaptador de montaje en la página 4 Conexión de cables en la página 7... - Página 13 Rodee la rosca del soporte de montaje con la cinta de sellado de Teflón suministrada para crear un sellado estanco en torno a la conexión de la cámara. Debe dar un mínimo de tres vueltas alrededor de toda la superficie roscada.
- Página 14 información sobre los cables. Instale el adaptador de montaje NPT de 1 1/2”.
-
Página 15: Conexión De Cables
Fije la correa de seguridad que se encuentra en el interior del adaptador de montaje NPT al anclaje en la cámara domo PTZ. Conexión de cables Consulte la Vista superior en la página 2 de la cámara para localizar los distintos conectores. Asegúrese de que la correa de seguridad está... - Página 16 Conecte la alimentación usando uno de los métodos siguientes: • Power over Ethernet (PoE) Plus IEEE 802.3at Clase 4: conecte un inyector o conmutador compatible con PoE Plus al cable de red Ethernet. • Alimentación externa: conecte una unidad de alimentación externa con la etiqueta “Clase 2”...
-
Página 17: Sujeción De La Cámara Domo Ptz
Sujeción de la cámara domo PTZ Una vez realizadas todas las conexiones de los cables, asegure la cámara domo PTC a la montura. Introduzca la cámara domo PTZ en el adaptador de montaje NPT 1 1/2” y, a continuación, gírela hasta que esté... -
Página 18: Acceso Al Flujo De Vídeo En Tiempo Real
Guía del usuario de Avigilon Camera Installation Tool • Guía del usuario de Avigilon Control Center Client • Guía del usuario de la interfaz web de la cámara IP H.264 HD de Avigilon Los manuales están disponibles en el sitio web de Avigilon: http://avigilon.com/#/support-and-downloads/. -
Página 19: Conexiones De Cable
Conexiones de cable Conexión de la alimentación externa NOTA: No realice este procedimiento si se utiliza Power over Ethernet (PoE). Si PoE no está disponible, la cámara domo debe alimentarse con 24 V CA o 24 V CC a través del conector de alimentación extraíble: Suprima tanto aislante como necesite para unir el conector de alimentación suministrado a los cables de adaptador de alimentación (no incluido). -
Página 20: Conexión De Dispositivos Externos
Conexión de dispositivos externos Los dispositivos externos, incluyendo los dispositivos de audio y vídeo, se conectan a la cámara a través del terminal de E/S. La asignación eléctrica del conector de E/S se muestra en la tabla siguiente. Tabla:Conector E/S externo Pin Color del cable Descripción Blanco... - Página 21 60 Hz, la señal de salida de vídeo es NTSC. Si el control del parpadeo de la cámara se establece en 50 Hz, la señal de salida de vídeo es PAL. Utilice la herramienta Avigilon Camera Installation Tool para configurar el control de parpadeo en la...
-
Página 22: Indicadores Led
Indicadores LED Cuando la cámara está conectada a la red, los LED de estado de conexión mostrarán el progreso de la conexión de la cámara al software de gestión de vídeo de red. En la tabla siguiente se describe lo que indican los LED: Tabla:Indicadores LED Estado de LED de estado... -
Página 23: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si la cámara ya no funciona de la manera esperada, puede restaurarla a sus valores predeterminados de fábrica. Utilice el botón de reversión de firmware para restablecer la cámara. NOTA: Procure no rayar el domo tipo burbuja. Botón de reversión de firmware Figura: Microconmutador de reversión de firmware entre los LED de estado. -
Página 24: Configuración De La Dirección Ip A Través Del Método Arp/Ping
Configuración de la dirección IP a través del método ARP/Ping Complete los pasos siguientes para configurar la cámara para que utilice una dirección IP específica: Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. Abra la ventana Símbolo del sistema e introduzca los comandos siguientes: arp -s <Nueva dirección IP de la... -
Página 25: Especificaciones
Especificaciones Cámara Objetivo 4,7-94 mm, 20 x zoom, F1.6 y enfoque automático 100Base-TX Tipo de cableado CAT5 Conector RJ-45 Conformidad con ONVIF (www.onvif.org) Seguridad Protección por contraseña, cifrado HTTPS, autenticación implícita, autenticación WS, registro de acceso de usuario Protocolos IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Zeroconf, ARP Protocolos de RTP/UDP, multidifusión RTP/UDP, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP, RTP/... -
Página 26: Garantía Limitada Y Servicio De Asistencia Técnica
Avigilon, sus distribuidores, agentes o empleados podrá crear otra garantía o modificar esta garantía. Esta garantía constituye la única responsabilidad de Avigilon y el único recurso del cliente ante Avigilon en cuanto a los fallos de funcionamiento de este producto.
