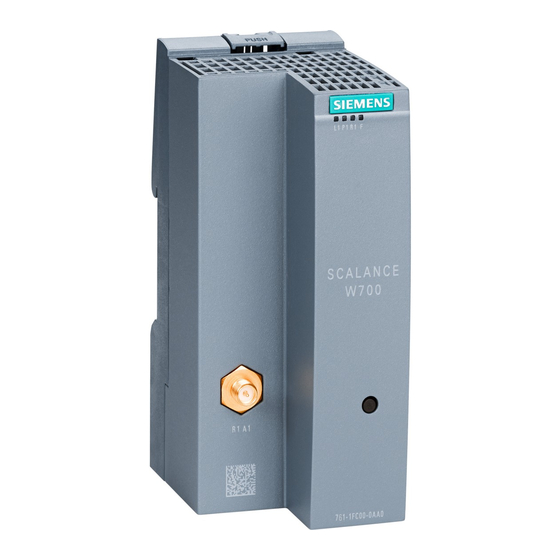

SCALANCE W760/W720
SIMATIC NET
Industrial Wireless LAN
SCALANCE W760/W720
Instrucciones de servicio
11/2014
C79000-G8978-C322-03
___________________
Información en Internet
___________________
Introducción
___________________
Descripción
___________________
Montaje
___________________
Conexión
___________________
Datos técnicos
___________________
Homologaciones
1
2
3
4
5
6
7
Publicidad
Tabla de contenido
Manuales relacionados para Siemens SCALANCE W760
Resumen de contenidos para Siemens SCALANCE W760
- Página 1 ___________________ SCALANCE W760/W720 Información en Internet ___________________ Introducción ___________________ SIMATIC NET Descripción ___________________ Montaje Industrial Wireless LAN SCALANCE W760/W720 ___________________ Conexión ___________________ Datos técnicos Instrucciones de servicio ___________________ Homologaciones 11/2014 C79000-G8978-C322-03...
- Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
-
Página 3: Tabla De Contenido
Cables adecuados para la alimentación eléctrica y Ethernet ..........23 Conexión de antena ........................ 24 Cables de antena y antenas adecuados ................25 Datos técnicos ............................27 Croquis acotado ........................29 Homologaciones ........................... 31 Índice alfabético ............................ 33 SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... - Página 4 Índice SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 5: Información En Internet
Noudata lyhyen käyttöoppaan sisältämiä varoituksia ja huomio sen muutkin tiedot. Oman kielisesi käyttöoppaan löydät internetistä osoitteesta: http://support.automation.siemens.com/ww/view/fi/10806097 Λάβετε υπόψη τις υποδείξεις προειδοποίησης και τις πρόσθετες πληροφορίες των συνοπτικών οδηγιών χρήσης που παρέχονται στη γλώσσα σας στο Διαδίκτυο: http://support.automation.siemens.com/ww/view/gr/10806097 请注意互联网上精编版操作说明相应语言版本中的警告提示和附加信息： http://support.automation.siemens.com/ww/view/cn/10806097 SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... - Página 6 Observera varningshänvisningarna och extrainformationerna i kompaktbruksanvisningen som finns på ditt språk på internet: http://support.automation.siemens.com/ww/view/se/10806097 İnternette kendi dilinizdeki kompakt işletim kılavuzunda yer alan uyarı notlarına ve ek bilgilere lütfen dikkat edin: http://support.automation.siemens.com/ww/view/tr/10806097 SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 7: Introducción
6GK5721-1FC00-0AB0 Las instrucciones de servicio se aplican a la siguiente versión del software: ● SCALANCE W760/W720 con firmware a partir de la versión 5.00 Finalidad de las instrucciones de servicio Las instrucciones de servicio deben ponerle en condiciones de montar y conectar correctamente el SCALANCE W760/W720. -
Página 8: Composición De La Designación De Tipo
La designación de tipo de un dispositivo se compone de varias partes, cuyo significado es el siguiente: Indicaciones de seguridad Siemens comercializa productos de automatización y accionamientos con funciones de seguridad industrial que contribuyen al funcionamiento seguro de la instalación o máquina. Dichas funciones son un componente importante de un sistema global de seguridad industrial. -
Página 9: Descripción
● 1 conector para la tensión de alimentación ● CD SIMATIC NET Industrial Wireless LAN Compruebe que no falte nada en el suministro. En caso contrario, póngase en contacto con su proveedor o la oficina comercial local de Siemens. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... -
Página 10: Indicadores Ópticos
Verde SCALANCE W760 en el modo Access Point: La interfaz WLAN se ha inicializado y está preparada. SCALANCE W760 en el modo Cliente o SCALANCE W720: Existe conexión a través de la interfaz WLAN. Intermitente Transferencia de datos vía interfaz WLAN. - Página 11 Descripción 3.2 Indicadores ópticos Color Significado SCALANCE W760 en el modo Cliente o SCALANCE W720: Verde 3 intermitencias El cliente espera la llegada de la dirección MAC mediante el ajuste "Au- breves, 1 larga tomatic" para el parámetro "MAC Mode" y está conectado con un Access Point.
-
Página 12: Pulsador Reset
"restart" en el modo Priviliged EXEC), los cambios de configuración se conservarán en cualquier caso. ● Carga de un firmware nuevo ● Restablecimiento de los parámetros predeterminados (estado de suministro, Factory default) Encontrará información más detallada en el manual de configuración SCALANCE W760/W720 WBM. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... -
Página 13: Montaje
Para cumplir la directiva de la Unión Europea 94/9 (ATEX 95) o las condiciones de IECEx, la carcasa o el armario eléctrico han de satisfacer como mínimo los requisitos de IP 54 según EN 60529. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... -
Página 14: Montaje En Un Perfil Din Simétrico/Desmontaje
Montaje en un perfil DIN simétrico/desmontaje Procedimiento para el montaje Realice las operaciones siguientes para montar un SCALANCE W760/W720 en un perfil DIN simétrico: 1. Coloque el dispositivo como se representa en la figura sobre el borde superior del perfil DIN simétrico. - Página 15 Realice las operaciones siguientes para desmontar un SCALANCE W760/W720: 1. Presione el botón de desbloqueo de la parte superior del dispositivo para desencajar la corredera para perfiles. 2. Bascule el SCALANCE W760/W720 hacia delante y extraiga el dispositivo del perfil DIN simétrico. SCALANCE W760/W720...
- Página 16 Montaje 4.1 Montaje en un perfil DIN simétrico/desmontaje SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 17: Conexión
El elemento de protección contra rayos LP798-1N solo resulta operativo en el marco de un concepto de protección contra rayos integral. Si tiene preguntas al respecto, póngase en contacto con un especialista cualificado. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... - Página 18 La alimentación por PELV (según DIN VDE 0100-410 o IEC 60364-4-41) también se permite, siempre y cuando la tensión nominal generada no sobrepase los límites de tensión de 25 V AC o 60 V DC. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
- Página 19 NO ABRA EL APARATO ESTANDO CONECTADA LA TENSIÓN DE ALIMENTACIÓN. Indicaciones generales para uso conforme con ATEX e IECEx ADVERTENCIA RIESGO DE EXPLOSIÓN EN UNA ATMÓSFERA FÁCILMENTE INFLAMABLE O COMBUSTIBLE NO SE DEBEN CONECTAR CABLES AL DISPOSITIVO NI DESCONECTARLOS DEL MISMO. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
- Página 20 D y en áreas sin peligro de explosión. Este dispositivo solo es apto para el uso en áreas según Class I, Zone 2, Group IIC y en áreas sin peligro de explosión. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 21: Alimentación
Conexión 5.2 Alimentación Alimentación La alimentación eléctrica de SCALANCE W760/W720 se realiza a través del conector hembra de tres polos. Conector hembra El conector hembra de tres polos tiene la siguiente asignación de pines: Asignación +24 V DC Masa Puesta a tierra... -
Página 22: Ethernet
Conexión 5.3 Ethernet Ethernet SCALANCE W760/W720 dispone de una interfaz Ethernet que se encuentra en la parte ① inferior del dispositivo (posición SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... -
Página 23: Cables Adecuados Para La Alimentación Eléctrica Y Ethernet
Referencia: 6XV1 870-2F 3. IE FC TP Trailing Cable 2 x 2 (tipo C) Referencia: 6XV1 840 3AH10 Homologado por UL: Tipo PLTC o ITC (los tres tipos menciona- dos poseen esta homologación) SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... -
Página 24: Conexión De Antena
Conexión 5.5 Conexión de antena Conexión de antena SCALANCE W760/W720 dispone de una conexión de antena R1 A1 del tipo R-SMA que se ① encuentra en la parte frontal del dispositivo (posición Procedimiento Realice las siguientes operaciones para conectar un cable de una antena externa a un SCALANCE W760/720: 1. -
Página 25: Cables De Antena Y Antenas Adecuados
Antena omnidireccional, 0 dBi 6XV1875-2A 2,4 GHz PE 1/2" 2,400 - 2,485 GHz, conector N hembra. Cable IWLAN RCoax 5 Antena omnidireccional, 0 dBi 6XV1875-2D GHz PE 1/2" 5,150 - 5,875 GHz, conector N hembra. SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... - Página 26 Conexión 5.6 Cables de antena y antenas adecuados SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 27: Datos Técnicos
Cable + 10 m TP Cord mediante IE FC RJ45 Outlet Interfaz inalámbrica Conexión de antena Número Ejecución Conector hembra R-SMA Impedancia 50 Ω nominal Rango de frecuencia 2412 ... 2480 MHz 4920 ... 5875 MHz SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... - Página 28 Concentración de sustancias nocivas Según IEC 60721 Forma, medidas y peso Grado de protección IP20 Peso 130 g Dimensiones (an x al x p) 50 x 114 x 74 mm Posibilidades de montaje Montaje en perfil DIN simétrico SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 29: Croquis Acotado
Datos técnicos 6.1 Croquis acotado Croquis acotado SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... - Página 30 Datos técnicos 6.1 Croquis acotado SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 31: Homologaciones
Homologaciones Las homologaciones de los productos se encuentran en el manual de referencia "Approvals SCALANCE W700 802.11n" en las páginas de Internet de Siemens Industry Online Support: ● Con la función de búsqueda: support.automation.siemens.com (http://support.automation.siemens.com/WW/view/es) Basta con que introduzca la ID del manual en cuestión como término de búsqueda. - Página 32 Homologaciones SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
-
Página 33: Índice Alfabético
Conector, 9 Croquis acotado, 29 Datos técnicos, 27 Designación de tipo, 8 Documentación en el CD, 7 Indicadores ópticos, 10 Interfaces, 27 Interfaz Ethernet, 22 Montaje Perfil DIN simétrico, 14 Pulsador Reset, 12 SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03... - Página 34 Índice alfabético SCALANCE W760/W720 Instrucciones de servicio, 11/2014, C79000-G8978-C322-03...
